本技術涉及冰袋裝置，具體為一種手掌降溫冰袋握持結構。

背景技術：

1、冰袋具有降溫消腫作用，廣泛應用于醫療領域。目前，一般的做法是直接將冰塊或冰袋敷用在消腫處，這種方式具有消腫效率高、消腫及時的優點，但對于年老體弱者而言，長時間使用冰袋進行降溫，會對這類患者造成凍傷。

2、現有的手掌降溫冰袋握持結構在使用時，

3、(1)較難的保持冰塊的持久使用，容易導致使用不了很久冰塊就化了，需要重新放置新的冰塊；

4、(2)較難的手部進行固定，需要患者自身手動的一直握住，使用起來較為麻煩。

5、針對上述問題，本實用新型提供了一種手掌降溫冰袋握持結構。

技術實現思路

1、本實用新型的目的在于提供一種手掌降溫冰袋握持結構，本實用新型可以通過制冷裝置使冰塊的使用時長更加，其次通過綁帶便于固定患者手部，從而解決了背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種手掌降溫冰袋握持結構，包括冰袋本體，所述冰袋本體內部的底部固定連接有制冷機裝置，所述冰袋本體的內部滑動連接有防水內膽，所述冰袋本體的正面固定連接有手握凹槽，所述冰袋本體正面的底部固定連接有綁帶，所述綁帶的底部固定連接有子魔術貼，所述冰袋本體正面的中部固定連接有母魔術貼。

3、進一步地，所述防水內膽的一側固定連接有滑塊，所述冰袋本體內部的一側開設有滑槽，達到了滑動的效果。

4、進一步地，所述冰袋本體的背面固定連接有轉軸，所述轉軸的一側轉動連接有保護蓋結構，達到了蓋住的效果。

5、進一步地，所述防水內膽的底部固定連接有排水管，所述排水管的一端轉動連接有固定蓋，達到了排水的效果。

6、進一步地，所述冰袋本體的一側固定連接有開關，所述保護蓋結構的底部固定連接有密封條，達到了密封的效果。

7、進一步地，所述保護蓋結構的頂部固定連接有提手，所述提手的上表面固定連接有防凍保護套，達到了防凍的效果。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型提供的一種手掌降溫冰袋握持結構，

10、(1)通過冰袋本體和制冷機裝置的設置，在使用時達到了持久制冷的效果，可以通過制冷機使內部的冰塊保持的持久一點，避免使用不了多久就需要更換新的冰塊，經常的更換，使用起來就比較麻煩，提高了持久制冷的效果。

11、(2)通過綁帶和子魔術貼的設置，在使用時達到了綁住的效果，可以將患者的手部固定住，使手部和冰袋能夠牢固地貼合在手掌上，不易滑動或掉落，提高了綁住避免滑落的效果。

技術特征：

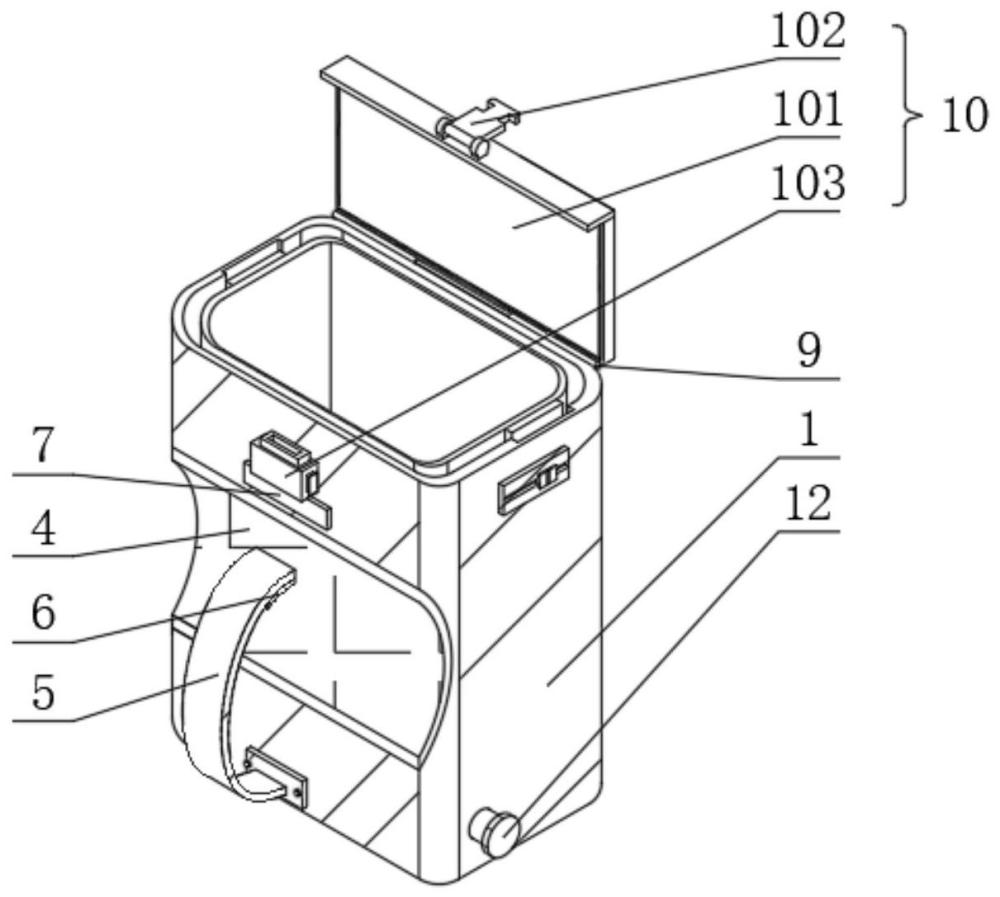

1.一種手掌降溫冰袋握持結構，包括冰袋本體(1)，其特征在于：所述冰袋本體(1)內部的底部固定連接有制冷機裝置(2)，所述冰袋本體(1)的內部滑動連接有防水內膽(3)，所述冰袋本體(1)的正面固定連接有手握凹槽(4)，所述冰袋本體(1)正面的底部固定連接有綁帶(5)，所述綁帶(5)的底部固定連接有子魔術貼(6)，所述冰袋本體(1)正面的中部固定連接有母魔術貼(7)。

2.根據權利要求1所述的一種手掌降溫冰袋握持結構，其特征在于：所述防水內膽(3)的一側固定連接有滑塊(8)，所述冰袋本體(1)內部的一側開設有滑槽。

3.根據權利要求1所述的一種手掌降溫冰袋握持結構，其特征在于：所述冰袋本體(1)的背面固定連接有轉軸(9)，所述轉軸(9)的一側轉動連接有保護蓋結構(10)。

4.根據權利要求1所述的一種手掌降溫冰袋握持結構，其特征在于：所述防水內膽(3)的底部固定連接有排水管(11)，所述排水管(11)的一端轉動連接有固定蓋(12)。

5.根據權利要求3所述的一種手掌降溫冰袋握持結構，其特征在于：所述冰袋本體(1)的一側固定連接有開關(13)，所述保護蓋結構(10)的底部固定連接有密封條。

6.根據權利要求3所述的一種手掌降溫冰袋握持結構，其特征在于：所述保護蓋結構(10)的頂部固定連接有提手(14)，所述提手(14)的上表面固定連接有防凍保護套(15)。

技術總結
本技術公開了一種手掌降溫冰袋握持結構，涉及冰袋裝置技術領域，包括冰袋本體，所述冰袋本體內部的底部固定連接有制冷機裝置，所述冰袋本體的內部滑動連接有防水內膽，所述冰袋本體的正面固定連接有手握凹槽，所述冰袋本體正面的底部固定連接有綁帶，所述綁帶的底部固定連接有子魔術貼，所述冰袋本體正面的中部固定連接有母魔術貼，所述防水內膽的一側固定連接有滑塊，所述冰袋本體內部的一側開設有滑槽；本技術通過冰袋本體和制冷機裝置的設置，在使用時達到了持久制冷的效果，可以通過制冷機使內部的冰塊保持的持久一點，避免使用不了多久就需要更換新的冰塊，經常的更換，使用起來就比較麻煩，提高了持久制冷的效果。

技術研發人員：林麗麗,胡兵,周俊
受保護的技術使用者：重慶市渝中區精神衛生中心
技術研發日：20240423
技術公布日：2025/3/20
