本技術屬于冷能利用裝置領域，具體涉及一種節能的lng接收站冷能利用裝置。

背景技術：

1、lng接收站冷能利用裝置是為提高液化天然氣在接收站解壓和氣化過程中的能效的設備，lng在常溫下以低于大氣壓力的低溫液體形式儲存和運輸，在接收站中，lng需要重新氣化為天然氣，以便進入天然氣管網或用于其他用途，這個過程中包含著大量的冷能，通常會被浪費掉，現有的lng接收站冷能利用裝置通常缺少冷熱交換的機構，難以高效地從lng再氣化過程中回收冷能，而不讓其直接排放到海水或大氣中，有待進一步的改善。

技術實現思路

1、為了克服現有的lng接收站冷能利用裝置通常缺少冷熱交換的機構，難以高效地從lng再氣化過程中回收冷能，而不讓其直接排放到海水或大氣中的問題。

2、本實用新型的技術方案為：一種節能的lng接收站冷能利用裝置，包括有冷熱交換組件；還包括有第一抽液組件、第一儲冷組件、安裝組件、第二抽液組件和第二儲冷組件；冷熱交換組件上設置有用于抽液的第一抽液組件和第二抽液組件；冷熱交換組件上設置有用于儲冷的第一儲冷組件和第二儲冷組件；冷熱交換組件上還設有用于安裝的安裝組件。

3、優選的，使用時，先將安裝組件安裝在冷熱交換組件上，將外界的水體或者冷卻鹽溶液通過安裝組件置入冷熱交換組件內，然后將接收站的lng接入到冷熱交換組件上，由于lng的主要成分是液態的甲烷，其溫度非常低，因此會持續釋放冷氣，就會對冷熱交換組件內進行制冷，通過熱交換就會使得水體變冷，然后開啟第二抽液組件將冷水抽入第二儲冷組件中儲存，當通過安裝組件向冷熱交換組件內注入的是冷卻鹽溶液時，開啟第一抽液組件將冷卻鹽溶液抽入第一儲冷組件內儲存即可，從而解決了現有的lng接收站冷能利用裝置通常缺少冷熱交換的機構，難以高效地從lng再氣化過程中回收冷能，而不讓其直接排放到海水或大氣中的問題。

4、作為優選，冷熱交換組件包括有承載板、支座、超薄銅筒、連接柱、保溫筒和第一固定管；承載板的上端固接有兩個支座；兩個支座上固接有超薄銅筒；超薄銅筒的外壁固接有多個連接柱；連接柱的另一端固接有保溫筒；保溫筒的前后兩端均為封閉結構；保溫筒的前后兩端內壁固接于超薄銅筒的外壁；超薄銅筒的前后兩端均貫穿式固接有第一固定管，使用時，將接收站的lng接入到冷熱交換組件上，由于lng的主要成分是液態的甲烷，其溫度非常低，因此會持續釋放冷氣，就會對保溫筒內進行制冷。

5、作為優選，第一抽液組件包括有第一抽液泵、第一抽液管和第一出液管；承載板的上端固接有第一抽液泵；第一抽液泵的抽液端口上固接有第一抽液管；第一抽液泵的出液端口上固接有第一出液管；第一抽液管的另一端貫穿保溫筒的外壁延伸至保溫筒的內壁，當需要對保溫筒內壁的液體抽出時，開啟第一抽液泵即可將保溫筒內的液體快速抽出。

6、作為優選，第一儲冷組件包括有第一箱體、保溫罐、保溫塊、螺孔、蓋體、把手和第一螺紋柱；承載板的上端固接有第一箱體；第一箱體的內壁的下端面固接有保溫罐；保溫罐的外壁活動設置有多個保溫塊；保溫塊的上端開設有螺孔；多個保溫塊的上端活動設置有蓋體；蓋體的外壁和第一箱體的內壁貼合；蓋體的上端固接有把手；蓋體的上下兩端四角邊緣處貫穿式螺紋安裝有第一螺紋柱；第一螺紋柱的下端螺紋安裝于螺孔的內壁；保溫罐的內外壁貫穿式固接有第二固定管；第二固定管的另一端貫穿第一箱體延伸至第一箱體的外部；第二固定管上設置有第二電磁閥；第一出液管的另一端貫穿第一箱體和保溫罐的外壁延伸至保溫罐的內壁，將保溫塊放置在第一箱體的內部，使得多個保溫塊圍繞放置在保溫罐的外壁，就可以提高對保溫罐的保溫，然后將蓋體放置在多個保溫塊的上端，然后將第一螺紋柱從上向下穿過蓋體螺紋安裝于螺孔的內壁，就可以實現蓋體的快速安裝放置，當需要對保溫塊取出時，手持把手就可以對多個保溫塊進行取出。

7、作為優選，安裝組件包括有第三固定管、固定罐、第一內筒、第二內筒、安裝蓋、注液管和第一電磁閥；保溫筒的上端貫穿式固接有第三固定管；第三固定管的上端固接有固定罐；固定罐的內壁的下端面固接有第一內筒和第二內筒；固定罐的上端內壁螺紋安裝有安裝蓋；安裝蓋的上下兩端中央貫穿式固接有注液管；注液管上固定設置有第一電磁閥，將安裝蓋螺紋安裝于固定罐的內壁，可以方便通過注液管向固定罐的內壁注入水體或者冷卻鹽溶液。

8、作為優選，第二抽液組件包括有第二抽液泵、第二抽液管和第二出液管；承載板的上端固接有第二抽液泵；第二抽液泵的抽液端口上固接有第二抽液管；第二抽液管的另一端貫穿保溫筒的外壁延伸至保溫筒的內壁；第二抽液泵的出液端口上固接有第二出液管，開啟第二抽液泵可以方便將保溫筒內的液體抽出。

9、作為優選，第二儲冷組件包括有第二箱體、承載框、活動蓋和第二螺紋柱；承載板的上端固接有第二箱體；第二箱體的內壁上部固接有承載框；承載框的上端活動設置有活動蓋；活動蓋的上下兩端四角邊緣處貫穿式螺紋安裝有第二螺紋柱；第二螺紋柱的下端穿過活動蓋螺紋安裝于承載框的壁層內；第二出液管的另一端貫穿第二箱體的外壁延伸至第二箱體的內壁，將活動蓋放置在承載框的上端，再將第二螺紋柱穿過活動蓋螺紋安裝于承載框的壁層內，即可將第二箱體的上端進行密封。

10、本實用新型的有益效果:

11、1、通過將安裝組件安裝在冷熱交換組件上，將外界的水體或者冷卻鹽溶液通過安裝組件置入冷熱交換組件內，然后將接收站的lng接入到冷熱交換組件上，由于lng的主要成分是液態的甲烷，其溫度非常低，因此會持續釋放冷氣，就會對冷熱交換組件內進行制冷，通過熱交換就會使得水體變冷，然后開啟第二抽液組件將冷水抽入第二儲冷組件中儲存，當通過安裝組件向冷熱交換組件內注入的是冷卻鹽溶液時，開啟第一抽液組件將冷卻鹽溶液抽入第一儲冷組件內儲存即可，從而解決了現有的lng接收站冷能利用裝置通常缺少冷熱交換的機構，難以高效地從lng再氣化過程中回收冷能，而不讓其直接排放到海水或大氣中的問題；

12、2、當需要對保溫筒內壁的液體抽出時，開啟第一抽液泵即可將保溫筒內的液體快速抽出，將保溫塊放置在第一箱體的內部，使得多個保溫塊圍繞放置在保溫罐的外壁，就可以提高對保溫罐的保溫，然后將蓋體放置在多個保溫塊的上端，然后將第一螺紋柱從上向下穿過蓋體螺紋安裝于螺孔的內壁，就可以實現蓋體的快速安裝放置，當需要對保溫塊取出時，手持把手就可以對多個保溫塊進行取出，保溫塊的設置可以減緩冷氣流失的速度；

13、3、通過將安裝蓋螺紋安裝于固定罐的內壁，可以方便通過注液管向固定罐的內壁注入水體或者冷卻鹽溶液，將活動蓋放置在承載框的上端，再將第二螺紋柱穿過活動蓋螺紋安裝于承載框的壁層內，即可將第二箱體的上端進行密封，方便對第二箱體進行檢修。

技術特征：

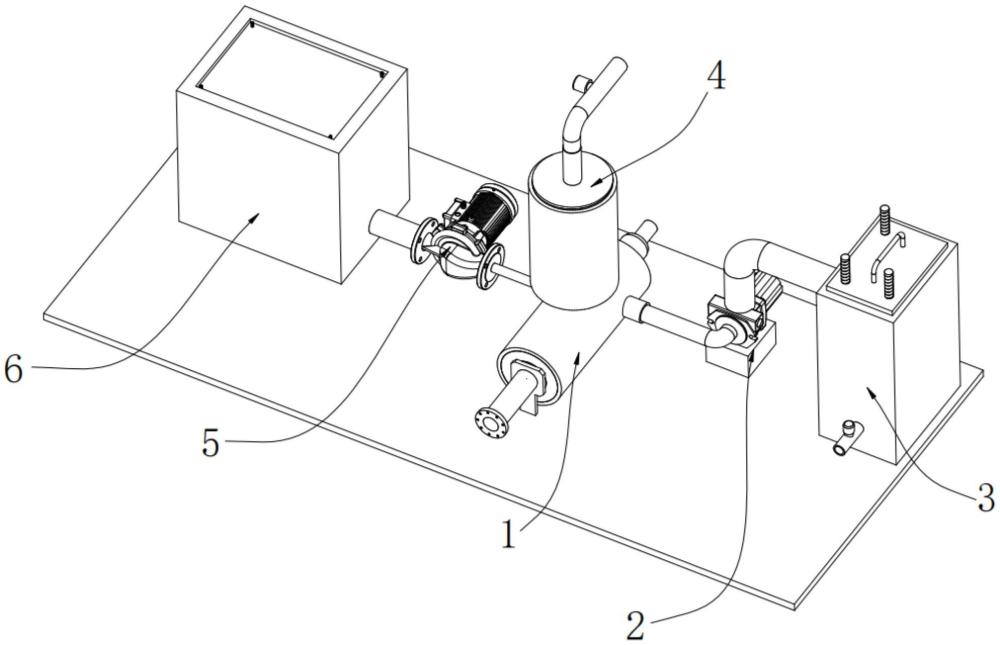

1.一種節能的lng接收站冷能利用裝置，包括有冷熱交換組件(1)；其特征在于：還包括有第一抽液組件(2)、第一儲冷組件(3)、安裝組件(4)、第二抽液組件(5)和第二儲冷組件(6)；冷熱交換組件(1)上設置有用于抽液的第一抽液組件(2)和第二抽液組件(5)；冷熱交換組件(1)上設置有用于儲冷的第一儲冷組件(3)和第二儲冷組件(6)；冷熱交換組件(1)上還設有用于安裝的安裝組件(4)，冷熱交換組件(1)包括有承載板(101)、支座(102)、超薄銅筒(103)、連接柱(104)、保溫筒(105)和第一固定管(106)；承載板(101)的上端固接有兩個支座(102)；兩個支座(102)上固接有超薄銅筒(103)；超薄銅筒(103)的外壁固接有多個連接柱(104)；連接柱(104)的另一端固接有保溫筒(105)；保溫筒(105)的前后兩端均為封閉結構；保溫筒(105)的前后兩端內壁固接于超薄銅筒(103)的外壁；超薄銅筒(103)的前后兩端均貫穿式固接有第一固定管(106)。

2.根據權利要求1所述的一種節能的lng接收站冷能利用裝置，其特征在于：第一抽液組件(2)包括有第一抽液泵(201)、第一抽液管(202)和第一出液管(203)；承載板(101)的上端固接有第一抽液泵(201)；第一抽液泵(201)的抽液端口上固接有第一抽液管(202)；第一抽液泵(201)的出液端口上固接有第一出液管(203)；第一抽液管(202)的另一端貫穿保溫筒(105)的外壁延伸至保溫筒(105)的內壁。

3.根據權利要求2所述的一種節能的lng接收站冷能利用裝置，其特征在于：第一儲冷組件(3)包括有第一箱體(301)、保溫罐(302)、保溫塊(303)、螺孔(304)、蓋體(305)、把手(306)和第一螺紋柱(307)；承載板(101)的上端固接有第一箱體(301)；第一箱體(301)的內壁的下端面固接有保溫罐(302)；保溫罐(302)的外壁活動設置有多個保溫塊(303)；保溫塊(303)的上端開設有螺孔(304)；多個保溫塊(303)的上端活動設置有蓋體(305)；蓋體(305)的外壁和第一箱體(301)的內壁貼合；蓋體(305)的上端固接有把手(306)；蓋體(305)的上下兩端四角邊緣處貫穿式螺紋安裝有第一螺紋柱(307)；第一螺紋柱(307)的下端螺紋安裝于螺孔(304)的內壁；保溫罐(302)的內外壁貫穿式固接有第二固定管(308)；第二固定管(308)的另一端貫穿第一箱體(301)延伸至第一箱體(301)的外部；第二固定管(308)上設置有第二電磁閥(309)；第一出液管(203)的另一端貫穿第一箱體(301)和保溫罐(302)的外壁延伸至保溫罐(302)的內壁。

4.根據權利要求1所述的一種節能的lng接收站冷能利用裝置，其特征在于：安裝組件(4)包括有第三固定管(401)、固定罐(402)、第一內筒(403)、第二內筒(404)、安裝蓋(405)、注液管(406)和第一電磁閥(407)；保溫筒(105)的上端貫穿式固接有第三固定管(401)；第三固定管(401)的上端固接有固定罐(402)；固定罐(402)的內壁的下端面固接有第一內筒(403)和第二內筒(404)；固定罐(402)的上端內壁螺紋安裝有安裝蓋(405)；安裝蓋(405)的上下兩端中央貫穿式固接有注液管(406)；

5.根據權利要求1所述的一種節能的lng接收站冷能利用裝置，其特征在于：第二抽液組件(5)包括有第二抽液泵(501)、第二抽液管(502)和第二出液管(503)；承載板(101)的上端固接有第二抽液泵(501)；第二抽液泵(501)的抽液端口上固接有第二抽液管(502)；第二抽液管(502)的另一端貫穿保溫筒(105)的外壁延伸至保溫筒(105)的內壁；第二抽液泵(501)的出液端口上固接有第二出液管(503)。

6.根據權利要求5所述的一種節能的lng接收站冷能利用裝置，其特征在于：第二儲冷組件(6)包括有第二箱體(601)、承載框(602)、活動蓋(603)和第二螺紋柱(604)；承載板(101)的上端固接有第二箱體(601)；第二箱體(601)的內壁上部固接有承載框(602)；承載框(602)的上端活動設置有活動蓋(603)；活動蓋(603)的上下兩端四角邊緣處貫穿式螺紋安裝有第二螺紋柱(604)；第二螺紋柱(604)的下端穿過活動蓋(603)螺紋安裝于承載框(602)的壁層內；第二出液管(503)的另一端貫穿第二箱體(601)的外壁延伸至第二箱體(601)的內壁。

技術總結
本技術涉及冷能利用裝置領域，尤其涉及一種節能的LNG接收站冷能利用裝置。技術問題：現有的LNG接收站冷能利用裝置通常缺少冷熱交換的機構，難以高效地從LNG再氣化過程中回收冷能，而不讓其直接排放到海水或大氣中。技術方案：一種節能的LNG接收站冷能利用裝置，包括有冷熱交換組件；還包括有第一抽液組件、第一儲冷組件、安裝組件、第二抽液組件和第二儲冷組件。本技術通過開啟第二抽液組件將冷水抽入第二儲冷組件中儲存，當通過安裝組件向冷熱交換組件內注入的是冷卻鹽溶液時，開啟第一抽液組件將冷卻鹽溶液抽入第一儲冷組件內儲存即可，從而解決了上述提出的技術問題。

技術研發人員：郝鵬
受保護的技術使用者：中海油江蘇天然氣有限責任公司
技術研發日：20240627
技術公布日：2025/3/20
