本發明涉及風洞試驗段的轉盤裝置，屬于風洞試驗中的試驗裝置領域，主要是通過鋼球作為滾動體，通過調節桿限定為轉動自由度，通過液壓缸作為動力源，實現轉盤頂部的試驗段安全可靠轉動90°。

背景技術：

風洞試驗段是風洞試驗的核心裝置，幾乎所有的風洞試驗都在試驗段內完成。風洞建設初期，大多數風洞僅僅配套1個或者2個試驗段，通過試驗段在軌道上的直線行走即可實現試驗段的更換。伴隨著風洞試驗技術的發展，在一座風洞中必須增設各種類型的多個試驗段來滿足不同的試驗需求。而試驗段數量增多之后，在有限空間的廠房內更換試驗段不可能僅僅通過直線行走的方式實現，設置轉盤使試驗段行走方向轉90°，從而將試驗段行走到廠房的指定區域成為必然需求。

以前的風洞試驗段轉盤是依靠4個輪子(2個主動輪2個從動輪，主動輪由電機和減速機驅動)在圓環形軌道上轉動實現的。首先由于僅僅有4個輪子與軌道接觸，支撐點過少，試驗段走上或走下轉盤的時候，轉盤的一個輪子會被壓翹起。其次由于輪子的內外側轉動線速度不一致，造成軌道與輪子發生滑動摩擦，長期工作造成主動輪和軌道磨損嚴重，主動輪懸空失去動力，失去轉盤轉90°的功能，而從動輪磨損較弱，造成4個輪子的直徑不一致，4個輪子在圓環形軌道上為波浪式行走。最后由于主動輪與電機及減速機的連接為剛性連接，轉盤啟停及波浪式行走過程中，電機及減速機的負載變化很大，極易損壞。

本發明所涉及風洞試驗段的轉盤裝置比原有機構簡單、合理，具有承載能力強、滾動阻力小、滾動體不易損壞、驅動裝置可靠等特點，由于不影響原有轉盤的地基并加裝了調節桿，因此安裝拆卸方便，轉盤蓋定位準確，是一套實用性很強的風洞試驗段的轉盤裝置。

技術實現要素：

本發明提供了一種風洞試驗段的轉盤裝置，解決了以前轉盤支撐點過少、滾動體磨損嚴重、驅動裝置負載變化過大的不足，具有結構簡單合理，機構承載能力強、滾動阻力小、滾動體不易損壞、驅動裝置可靠的特點，由于不影響原有轉盤的地基并加裝了調節桿，因此轉盤蓋定位準確、安裝拆卸方便，具有很強的實用性。

本發明的風洞試驗段的轉盤裝置，其特征在于：包括盤蓋、盤座、底座、鋼球、調節桿和液壓缸；底座固定在地基上作為支撐結構，盤座安裝在底座上固定不動，盤座與盤蓋之間采用5排鋼球作為滾動體，通過液壓缸的推拉，實現盤蓋90°的轉動，從而帶動盤蓋頂部的試驗段實現90°轉向。

優選還包括調節桿，能夠通過調節桿調整盤座的位置，從而使盤座在底座上的準確定位。

優選通過調節桿和5排鋼球的定位，限定了盤蓋與盤座之間只具有轉動的自由度，而沒有其它方向的自由度。

優選液壓缸具有的自鎖功能使得盤蓋的轉動位置能夠固定。

本發明的優點是：

1、本發明一種風洞試驗段的轉盤裝置，使用5排鋼球作為滾動體，避免了由于支撐點過少造成的轉盤被重載荷壓起翹頭的現象，具有支撐點密集、支撐力分布均勻、承載能力強的優點。

2、本發明一種風洞試驗段的轉盤裝置，使用5排鋼球作為滾動體，避免了由于輪子內外側線速度不一致造成的滑動摩擦，具有滾動阻力小、滾動體不易損壞的優點。

3、本發明一種風洞試驗段的轉盤裝置，使用液壓缸作為驅動裝置，可以承受驅動重載荷加減速造成的負載較大變化，具有驅動裝置簡單可靠的優點。

4、本發明一種風洞試驗段的轉盤裝置，由于不影響原有轉盤的地基，并加裝了調節桿，因此轉盤蓋定位準確、安裝拆卸方便，具有很強的實用性。

附圖說明

圖1為本發明的結構示意圖。

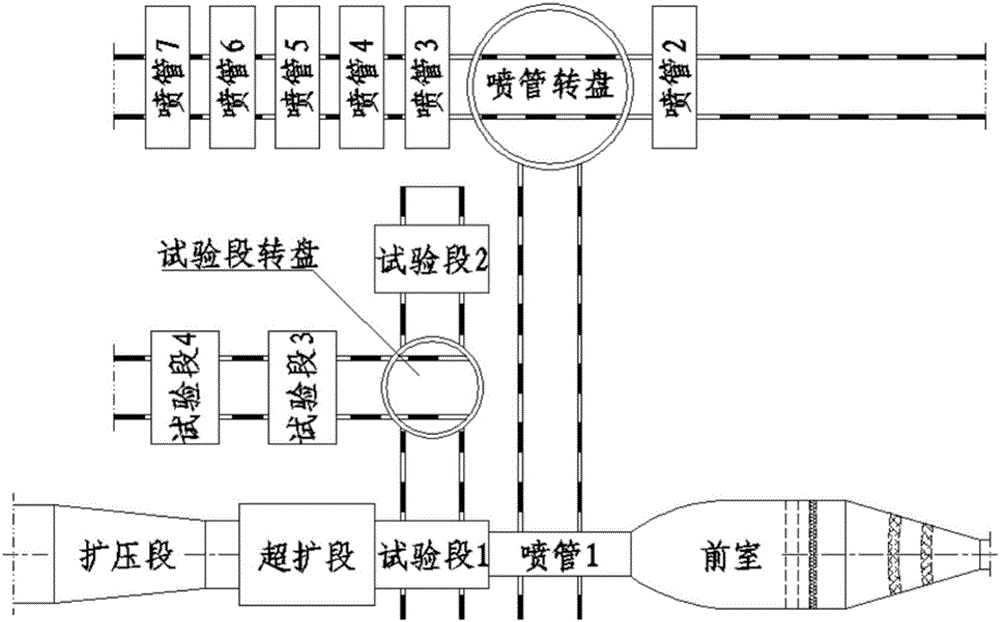

圖2為本發明的安裝位置示意圖。

具體實施方式

如圖1所示，本發明提供了一種風洞試驗段的轉盤裝置，其特征包括盤蓋1、盤座2、底座3、鋼球4、調節桿5、液壓缸6。

底座3固定在地基上作為支撐結構，盤座2安裝在底座3上固定不動，與盤蓋1之間采用5排鋼球4作為滾動體，通過液壓缸6的推拉，實現盤蓋190°的轉動，從而帶動盤蓋1頂部的試驗段實現90°轉向。

通過調節桿5調整盤座2的位置，實現盤座2在底座3上的準確定位。

通過調節桿5和5排鋼球4的定位，限定了盤蓋1與盤座2之間只具有轉動的自由度，而沒有其它方向的自由度。

盤座2與盤蓋1之間采用5排鋼球4作為滾動體，從而實現盤蓋1在承受重載荷的情況下可以與盤座2之間發生轉動。

通過液壓缸6的推拉實現盤蓋190°的轉動，液壓缸6具有的自鎖功能使得盤蓋1的轉動位置能夠固定。
