本發明涉及一種糧油檢化驗儀器上的運動稱量裝置。

背景技術：

在糧油檢化驗儀器上，很多地方需要對檢驗樣品進行稱量。為了提高糧油檢化驗儀器效率和降低檢化驗人員的勞動強度，很多糧油檢化驗儀器生產廠家在儀器內部配置了稱量裝置，自動完成檢驗樣品的稱量工作。

糧油檢化驗儀器內部的稱量斗往往不是靜止不動的，而是在工作過程中，會隨著工作需要進行提升、下降、翻轉等動作。這就需要在稱量斗上增加完成動作的支耳、導向輪、提升銷等附屬件。帶有附屬件的稱量斗在稱量裝置上稱量時，由于附屬件的存在，加上稱量斗內重量每次的變化，稱量斗每次下落在稱量盤上的位置就會不同，從而導致稱量斗稱量時附屬件與周圍機構有接觸，沒有完全脫開，進而導致稱量結果有偏差乃至不能稱量。

技術實現要素：

有鑒于此，本發明提供一種運動稱量裝置，具有用于將稱量斗定位的定位盒，使得每次稱量斗都能下落到同一位置。

為解決以上技術問題，本發明的技術方案為：一種運動稱量裝置，包括用于稱量的壓力傳感器，所述壓力傳感器上安裝有定位盒。所述定位盒具有與稱量斗底部形狀完全吻合的空腔，所述空腔上大下小。

作為一種改進，所述定位盒設置成U形，包括底板以及兩塊固定在底板上的支撐板；所述兩塊支撐板相對設置，并向外側傾斜；所述兩塊支撐板與底板圍成容納稱量斗的空腔。

作為一種改進，所述支撐板邊緣設置有擋板。支撐板用于定位稱量斗左右方向上的位置，而擋板可以輔助固定稱量斗前后方向的位置。

作為一種改進，所述定位盒內底面敷設有橡膠墊，起到減震緩沖的作用，減輕稱量斗在下落的瞬間對稱量裝置的沖擊。

作為一種改進，支撐板背面設置有加強筋，提高整體強度。

作為一種優選，所述加強筋沿支撐板縱向設置。

作為一種改進，還包括用于安裝壓力傳感器的安裝板以及用于將壓力傳感器采集到的壓力值轉化為重量值的稱量模塊。

作為一種優選，所述定位盒、壓力傳感器、稱量模塊、安裝板連接成一個整體形成運動稱量裝置，便于在儀器上安裝、調整。運動稱量裝置在儀器上安裝、調整完成后，能夠保證稱量斗每次都下落在同一位置，使稱量斗附屬件與周圍機構不接觸，完全脫開。

本發明的有益之處在于：具有上述結構的運動稱量裝置，在安裝、調整完成后，能夠保證稱量斗每次都下落在同一位置，使稱量斗附屬件與周圍機構不接觸，完全脫開，進而保證稱量結果的準確性。

附圖說明

圖1為本發明的結構示意圖。

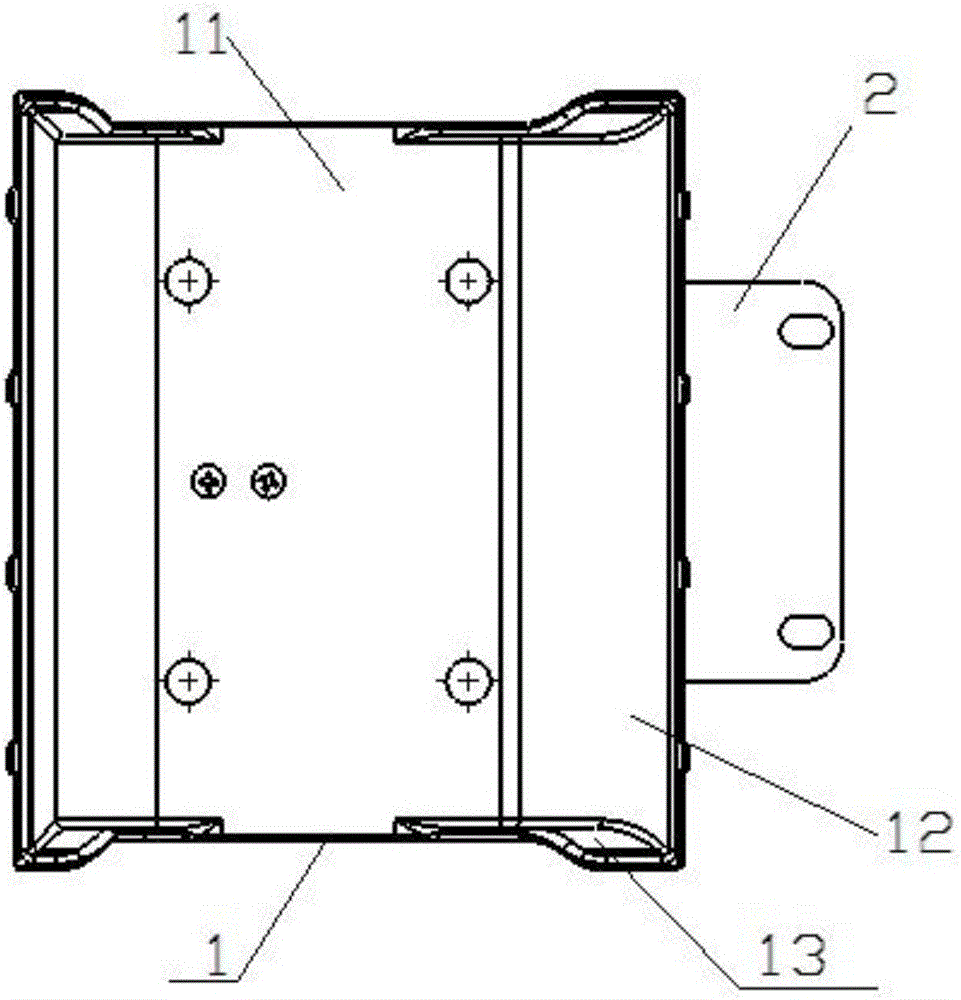

圖2為本發明的俯視圖。

圖中標記：1定位盒、2安裝板、3壓力傳感器、4稱量模塊、5橡膠墊、6加強筋、11底板、12支撐板、13擋板。

具體實施方式

為了使本領域的技術人員更好地理解本發明的技術方案，下面結合具體實施方式對本發明作進一步的詳細說明。

如圖1、圖2所示，本發明括包括用于稱量的壓力傳感器，所述壓力傳感器上安裝有定位盒1，所述定位盒1具有與稱量斗底部形狀完全吻合的空腔，所述空腔上大下小。具體的，定位盒1包括底板11以及兩塊固定在底板11上的支撐板12；所述兩塊支撐板12相對設置，并向外側傾斜；所述兩塊支撐板12與底板11圍成容納稱量斗的空腔。支撐板12邊緣設置有擋板13。定位盒1內底面上敷設有橡膠墊5，起到減震緩沖的作用。支撐板12背面設置有加強筋6。加強筋6沿支撐板12縱向設置。還包括用于安裝壓力傳感器3的安裝板2以及用于將壓力傳感器3采集到的壓力值轉化為重量值的稱量模塊4。

運動稱量裝置在安裝、調整完成后，定位盒1能夠保證稱量斗每次都下落在同一位置，使稱量斗附屬件與周圍機構不接觸，完全脫開，進而保證稱量結果的準確性。

以上僅是本發明的優選實施方式，應當指出的是，上述優選實施方式不應視為對本發明的限制，本發明的保護范圍應當以權利要求所限定的范圍為準。對于本技術領域的普通技術人員來說，在不脫離本發明的精神和范圍內，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
