本發明涉及美國高溫測量標準AMS2750E中的系統精度校驗（SAT），尤其是SAT測試用爐溫檢測元件的安裝結構及其測試方法。

背景技術：

美國高溫測量標準AMS2750E作為世界先進國家的技術標準，是美國航空業在長期生產實踐中的智慧結晶，學習并理解世界先進國家航空行業的相關標準對我國該行業的發展有重要的指導作用，嚴格執行該標準下SAT測試是對航空航天所用材料安全性的負責，具有重大意義。

SAT是System Accuracy Test的縮寫，其中文含義為：系統精度校驗。“系統精度校驗（SAT）探頭檢查”：將工藝儀表∕導線∕傳感器讀數或數值與已校準的測試儀表∕導線∕傳感器讀數或數值進行現場比較，以確定所測量的溫度偏差是否在允許的范圍內。進行系統精度校驗的目的是保證爐子的每個控制區的控制和記錄系統的精確度。

美國高溫測量標準AMS2750E標準第3.4.5.2條規定：系統精度校驗傳感器的末端（測量接頭）應盡量靠近控制、監測和記錄傳感器的末端（測量接頭），其距離應不大于3英寸(76mm)。后續系統精度校驗使用的校驗熱電偶應置于與初次系統校驗相同的場所∕位置∕深度。系統精度校驗傳感器可以為了測試臨時插入或是一直固定在爐上的測試傳感器，對其限制見3.4.5.2.1。

在實際系統精度校驗（SAT）過程中爐溫測量點由于是在封閉爐膛的內部，我們無法確定做SAT測試時需要將系統精度校驗傳感器的末端（測量頭）是否真的靠近控制、監測和記錄傳感器的末端（測量頭）并且肯定符合規范要求。

技術實現要素：

本發明的目的是為了解決現有技術存在的上述問題，提供一種SAT測試用爐溫檢測元件的安裝結構及其測試方法，能讓測試過程中系統精度校驗傳感器的末端（測量接頭）與控制、監測和記錄傳感器的末端（測量接頭）之間的距離符合AMS2750E所規定的系統精度校驗（SAT）中兩傳感器之前的距離限制。

本發明的目的通過以下技術方案來實現：

一種SAT測試用爐溫檢測元件的安裝結構，包括爐體控溫?zé)犭娕己蜏y試儀表，所述測試儀表和爐體控溫?zé)犭娕嫉暮蠖讼噙B接，用于讀取爐體控溫?zé)犭娕紲y量數值，還包括熱電偶連接塊、堵頭、校驗用熱電偶以及現場檢測儀表，所述熱電偶連接塊呈中空狀型，所述熱電偶連接塊的前端設有通孔，熱電偶連接塊的后端設有第一連接孔和第二連接孔，所述第一連接孔和第二連接孔均與通孔相連通，所述熱電偶連接塊的前端伸入爐體內部，后端位于爐體外部；所述爐體控溫?zé)犭娕及惭b于熱電偶連接塊內腔，爐體控溫?zé)犭娕记岸顺鰺犭娕歼B接塊的通孔，爐體控溫?zé)犭娕己蠖顺鰺犭娕歼B接塊的第一連接孔，所述爐體控溫?zé)犭娕继幱诠ぷ鳡顟B(tài)時，所述堵頭堵住第二連接孔；所述爐體控溫?zé)犭娕继幱赟AT測試狀態時，所述校驗用熱電偶安裝于熱電偶連接塊內腔，所述校驗用熱電偶的前端超出熱電偶連接塊的通孔，校驗用熱電偶的后端超出熱電偶連接塊的第二連接孔，所述校驗用熱電偶的后端與所述現場檢測儀表相連接。

進一步地，上述SAT測試用爐溫檢測元件的安裝結構，其中：所熱電偶連接塊內且靠近第一連接孔和第二連接孔的位置填充有硅酸鋁纖維棉。

更進一步地，上述SAT測試用爐溫檢測元件的安裝結構，其中：所述爐體控溫?zé)犭娕己蠖送庵苓B接有卡套式接頭，所述第一連接孔內安裝有鎖螺母，所述卡套式接頭與所述鎖螺母相連接，使得鎖螺母與硅酸鋁纖維棉密封壓緊，從而鎖緊所述爐體控溫?zé)犭娕肌?/p>

再進一步地，上述SAT測試用爐溫檢測元件的安裝結構，其中：所述測試儀表包括航空專用插座和本體顯示設備，所述航空專用插座與爐體控溫?zé)犭娕嫉暮蠖讼噙B接，所述本體顯示設備與航空專用插座相連接。

本發明還公開了一種SAT測試用爐溫檢測元件的測試方法，包括以下步驟：正常測試爐體內溫度時，（1）將爐體控溫?zé)犭娕?從熱電偶連接塊3的第一連接孔內插入，使得爐體控溫?zé)犭娕?的前端穿過熱電偶連接塊3的通孔伸入爐體內，后端超出第一連接孔，（2）在熱電偶連接塊3內腔，且靠近第一連接孔的位置填充硅酸鋁纖維棉2，（3）在第一連接孔和第二通孔內安裝鎖螺母，在爐體控溫?zé)犭娕?外安裝卡套式接頭，通過旋轉卡套式接頭和鎖螺母5，使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊，進一步鎖緊爐體控溫?zé)犭娕?；（4）將第二連接孔用堵頭4堵住，（5）將測試儀表和爐體控溫?zé)犭娕?的后端相連接；對爐體控溫?zé)犭娕?進行SAT測試時，按照上述步驟（1）至步驟（5）固定連接將爐體控溫?zé)犭娕?后，采取以下步驟，（6）拔去第二通孔上的堵頭4，（7）將校驗用熱電偶7從熱電偶連接塊3的第二連接孔內插入，使得校驗用熱電偶7的前端穿過熱電偶連接塊3的通孔伸入爐體內，后端超出第二連接孔，（8）在熱電偶連接塊3內腔，且靠近第二連接孔的位置填充硅酸鋁纖維棉2，（9）在校驗用熱電偶7外安裝卡套式接頭，通過旋轉卡套式接頭和鎖螺母5，使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊，進一步鎖緊校驗用熱電偶7，（10）將現場檢測儀表8和校驗用熱電偶7的后端相連接，（11）比較與校驗用熱電偶7連接的現場檢測儀表8和與爐體控溫?zé)犭娕?連接的測試儀表的數值，若數值相同或在誤差范圍內，則說明爐體控溫?zé)犭娕?處于正常工作狀態，若數值在誤差范圍之外，則說明爐體控溫?zé)犭娕?非正常工作

本發明的技術效果主要體現在：本發明設計獨到、結構簡單，其主要結構熱電偶連接塊可以按用戶要求選擇材料制作，爐體控溫?zé)犭娕己托ｒ?yàn)用熱電偶固定可靠，在校驗用熱電偶與爐體控溫?zé)犭娕奸L度一致的條件下，校驗用熱電偶的測量接頭與爐體控溫?zé)犭娕嫉臏y量接頭之間的距離滿足美國AMS2750E的要求。

附圖說明

圖1為本發明所述SAT測試用爐溫檢測元件結構在箱體上的安裝；

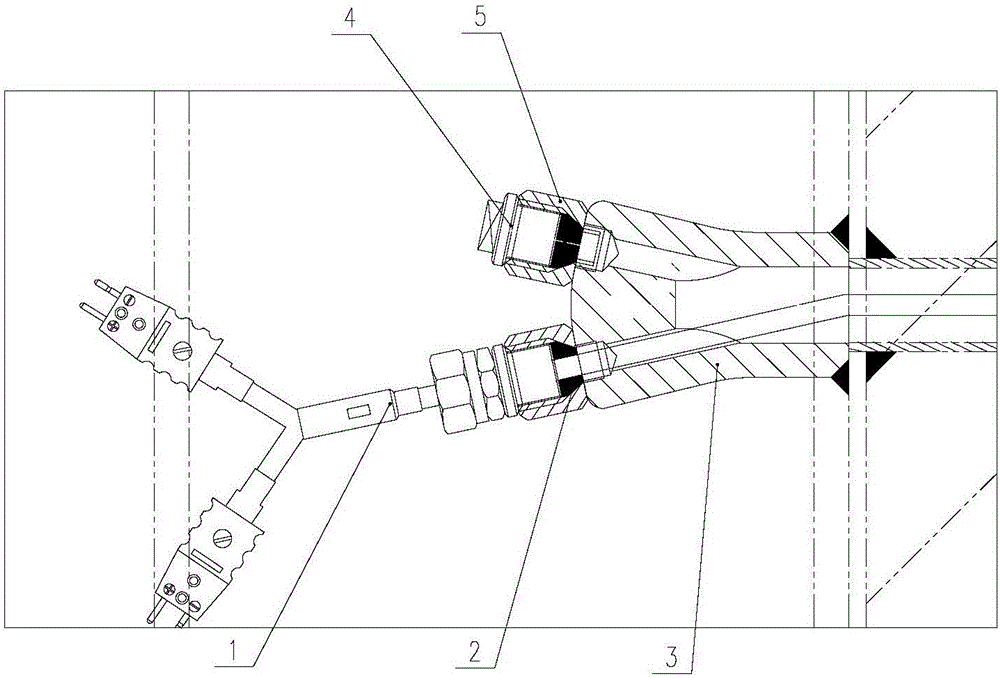

圖2為圖1中的Ⅰ放大圖；

圖3為本發明所述SAT測試用爐溫檢測元件的安裝結構用于SAT測試用時的示意圖。

圖中各標記的含義：1-爐體控溫?zé)犭娕迹?-硅酸鋁纖維棉，3-熱電偶連接塊，4-堵頭，5-鎖螺母，6-航空航天專用插座，7-校驗用熱電偶，8-現場檢測儀表，9-本體顯示設備。

具體實施方式

AMS2750是美國航空航天領域材料規范，也是航空系統Nadcap認證的依據。在實際系統精度校驗（SAT）過程中爐溫測量點由于是在封閉爐膛的內部，我們無法確定做SAT測試時需要將系統精度校驗傳感器的末端（測量頭）是否真的靠近控制、監測和記錄傳感器的末端（測量頭）并且肯定符合規范要求，而本實用是為了能更好的完成它所規定的系統精度校驗（SAT）。

美國AMS2750E中SAT對統精度校驗傳感器（即熱電偶）的末端（測量接頭）與控制、監測和記錄傳感器（即熱電偶）的末端（測量接頭）之間的距離的要求使得我們必須制作一種簡單、可靠的熱電偶裝置。

以下結合附圖，對本發明的具體實施方式作進一步詳述，以使本發明技術方案更易于理解和掌握。

如圖1、圖2和圖3所示，SAT測試用爐溫檢測元件的安裝結構：爐體控溫?zé)犭娕?、硅酸鋁纖維棉2、熱電偶連接塊3、堵頭4、鎖螺母5以及SAT測試用爐溫檢測元件的安裝形式所需元件：航空航天專用插座6、校驗用熱電偶7、現場檢測儀表8、本體顯示設備9。

如圖1和圖2所示，熱電偶連接塊3呈中空狀型，熱電偶連接塊3的前端設有通孔，后端設有第一連接孔和第二連接孔，第一連接孔和第二連接孔均與通孔相連通，熱電偶連接塊3的前端伸入爐體內部，后端位于爐體1外部。正常使用爐子時，爐體控溫?zé)犭娕?安裝于熱電偶連接塊3內腔，爐體控溫?zé)犭娕?的前端超出熱電偶連接塊3的通孔，爐體控溫?zé)犭娕?的后端超出熱電偶連接塊3的第一連接孔，爐體控溫?zé)犭娕?后端外周連接有卡套式接頭，第一連接孔內安裝有鎖螺母5，卡套式接頭與鎖螺母5相連接，熱電偶連接塊3內且靠近第一連接孔和第二連接孔的位置填充有硅酸鋁纖維棉2，通過旋轉卡套式接頭和鎖螺母5使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊進一步卡死爐體控溫?zé)犭娕?。爐體控溫?zé)犭娕?正常工作時，即在非SAT測試時第二連接孔是用堵頭4堵住的，爐體控溫用熱電偶1用上述的方法固定住之后，將爐體控溫用熱電偶1的后端與爐墻上航空專用插座6連接，然后再與本體顯示設備9（例如PLC）相接，這里航空專用插座6和本體顯示設備9也可由其它測試儀表替代，只要能準確顯示爐體控溫用熱電偶1所測量的數值即可。

如圖3所示，第二連接孔只有在SAT測試中有用，SAT測試時，拔去堵頭4，將校驗用熱電偶7按照上述爐體控溫?zé)犭娕?固定方法固定于第二連接孔內，即將校驗用熱電偶安裝于熱電偶連接塊3內腔，校驗用熱電偶7的前端超出熱電偶連接塊3的通孔，校驗用熱電偶7的后端超出熱電偶連接塊3的第二連接孔，校驗用熱電偶7后端外周連接有卡套式接頭，第二連接孔上安裝有鎖螺母5，卡套式接頭與鎖螺母5相連接，熱電偶連接塊3內且靠近第一連接孔和第二連接孔的位置填充有硅酸鋁纖維棉2，通過旋轉卡套式接頭和鎖螺母5使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊，進一步卡死爐體控溫?zé)犭娕?，之后直接與現場檢測儀表8相接，同一時間對比爐體控溫用熱電偶1與校驗用熱電偶7所測數據。如果所測的數據相同或在誤差范圍之內，則說明爐體控溫?zé)犭娕?正常工作，相反，則說明爐體控溫?zé)犭娕?處于非正常工作狀態。

這里需要說明的是，第一連接孔和第二連接孔為兩個相同的連接孔，顯而易見地，也可將爐體控溫?zé)犭娕?安裝于第二連接孔內，相應地，進行SAT測試時，則將校驗用熱電偶7安裝于第一連接孔內。

上述SAT測試用爐溫檢測元件的使用方法包括以下步驟：正常測試爐體內溫度時，（1）將爐體控溫?zé)犭娕?從熱電偶連接塊3的第一連接孔內插入，使得爐體控溫?zé)犭娕?的前端穿過熱電偶連接塊3的通孔伸入爐體內，后端超出第一連接孔，（2）在熱電偶連接塊3內腔，且靠近第一連接孔的位置填充硅酸鋁纖維棉2，（3）在第一連接孔和第二通孔內安裝鎖螺母，在爐體控溫?zé)犭娕?外安裝卡套式接頭，通過旋轉卡套式接頭和鎖螺母5，使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊，進一步鎖緊爐體控溫?zé)犭娕?；（4）將第二連接孔用堵頭4堵住，（5）將測試儀表和爐體控溫?zé)犭娕?的后端相連接；對爐體控溫?zé)犭娕?進行SAT測試時，按照上述步驟（1）至步驟（5）固定連接將爐體控溫?zé)犭娕?后，采取以下步驟，（6）拔去第二通孔上的堵頭4，（7）將校驗用熱電偶7從熱電偶連接塊3的第二連接孔內插入，使得校驗用熱電偶7的前端穿過熱電偶連接塊3的通孔伸入爐體內，后端超出第二連接孔，（8）在熱電偶連接塊3內腔，且靠近第二連接孔的位置填充硅酸鋁纖維棉2，（9）在校驗用熱電偶7外安裝卡套式接頭，通過旋轉卡套式接頭和鎖螺母5，使得鎖螺母5與熱電偶連接塊3之間的硅酸鋁纖維棉2密封壓緊，進一步鎖緊校驗用熱電偶7，（10）將現場檢測儀表8和校驗用熱電偶7的后端相連接，（11）比較與校驗用熱電偶7連接的現場檢測儀表8和與爐體控溫?zé)犭娕?連接的測試儀表的數值，若數值相同或在誤差范圍內，則說明爐體控溫?zé)犭娕?處于正常工作狀態，若數值在誤差范圍之外，則說明爐體控溫?zé)犭娕?非正常工作。

通過以上描述可以看出：本發明設計獨到、結構簡單，其主要結構熱電偶連接塊可以按用戶要求選擇材料制作，爐體控溫?zé)犭娕己托ｒ?yàn)用熱電偶固定可靠，在校驗用熱電偶與爐體控溫?zé)犭娕奸L度一致的條件下，校驗用熱電偶的測量接頭與爐體控溫?zé)犭娕嫉臏y量接頭之間的距離滿足美國AMS2750E的要求。

當然，以上只是本發明的典型實例，除此之外，本發明還可以有其它多種具體實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本發明要求保護的范圍之內。
