本發明涉及雷達技術領域，特別涉及一種頻率捷變信號的時域調制域參數聯合測量方法，可用于雷達信號處理。

背景技術：

頻率捷變信號,是指雷達信號相鄰脈沖的載頻在一定頻帶內隨機快速改變的一種信號類型。測量頻率捷變信號的參數是雷達信號處理工程領域的重點之一。傳統的測量方法僅針對時域或者調制域，未把時域和調制域結合在一起進行參數測量，而且測量頻率捷變信號調制域參數需要進行時頻分析，常用的時頻分析方法，如短時傅里葉變換STFT和Wigner-Vile分布，它們?cè)趯?duì)頻率捷變信號時頻分析時存在著諸多缺陷。STFT存在著窗長和窗函數選擇困難的問題，由于使用了傅里葉變換，運算量較大，而且不能解決時間分辨率和頻率分辨率的矛盾。Wigner-Vile分布雖然不使用窗函數，不存在STFT的問題，但是對多分量信號進行時頻分布時存在著“交叉項”干擾，時頻分布將變得模糊，對頻率估計不準，而且它采用了積分運算，運算量較大。

技術實現要素：

本發明的目的在于針對上述已有技術的不足，提出一種頻率捷變信號的時域調制域參數聯合測量方法，以減小運算量和誤差，獲得準確的捷變頻率調制域參數，提高測量精度。

實現本發明目的的技術思路是聯合時域、調制域測量，時域分析時采用統計脈沖信號包絡數值的方法估計判決門限，實現脈沖個數、脈沖寬度等時域參數的測量，在調制域分析時采用相位差分法來得到信號的瞬時頻率曲線，獲得準確的捷變頻率等調制域參數，其技術步驟包括如下：

(1)測量頻率捷變信號的離散數值；

1a)用信號分析儀讀取得到待測量的頻率捷變信號實部I(t)和虛部Q(t)的數值大小；

1b)設定采樣率f_s，抽樣選取1秒時間長度的待測量的頻率捷變信號實部和虛部，得到此頻率捷變信號實部離散取值I(n)和虛部離散取值Q(n)；

(2)通過離散取值得到頻率捷變信號的時域參數：

(2a)根據頻率捷變信號的實、虛部離散取值I(n)和Q(n)，計算頻率捷變信號包絡：

(2b)根據頻率捷變信號包絡y(n)估計出頻率捷變信號的近似頂值A(chǔ)'_top和近似底值A(chǔ)'_ba，得到近似幅度測量值為：A'＝A'_top-A'_ba；

(2c)用10％的近似幅度測量值10％A'作為上升沿和下降沿的近似檢測門限，檢測得到頻率捷變信號的脈沖個數n，用每個脈沖上升沿的近似檢測門限所在的點數和下降沿的近似檢測門限所在的點數分別除以采樣率，得到相對應的每個脈沖的上升沿的近似判決時刻t′_升和下降沿的近似判決時刻t′_降，計算脈沖信號各個脈沖的脈沖寬度為：τ＝t′_升-t′_降；

(2d)在每個脈沖的脈沖寬度內，運用密度分布平均法，計算每個脈沖精確的頂值A(chǔ)_top和底值A(chǔ)_ba，并求得每個脈沖精確幅度值A(chǔ)為：A＝A_top-A_ba；

(2e)根據每個脈沖的最大值V_max和最小值V_min，計算每個脈沖的過沖S_over和下沖S_under：

S_over＝V_max-A_top，S_under＝A_ba-V_min，

(2f)根據頻率捷變信號的每個脈沖精確的頂值A(chǔ)_top、底值A(chǔ)_ba和精確幅度值A(chǔ)，計算頻率捷變信號的脈沖幅度上參考線M_上和脈沖幅度下參考線M_下：

M_上＝A_ba+90％×A，M_下＝A_ba+10％×A；

(2g)根據頻率捷變信號的脈沖幅度上參考線M_上、脈沖幅度下參考線M_下和脈沖寬度τ，在脈沖寬度內分別查找上升沿中脈沖幅度上參考線對應的時刻值t_r上、脈沖幅度下參考線對應的時刻值t_r下和下降沿中脈沖幅度上參考線對應的時刻值t_f上、脈沖幅度下參考線對應的時刻值t_f下，以及相鄰下一次上升沿中脈沖幅度上參考線所對應的時刻t'_r下，計算頻率捷變信號脈沖的上升時間t_r、下降時間t_f，脈沖周期T，關閉時間t_off和占空比d_t：

t_r＝t_r上-t_r下，t_f＝t_f下-t_f上，T＝t'_r下-t_r下，t_off＝T-τ，d_t＝τ/T；

(3)通過離散取值得到頻率捷變信號的調制域參數：

(3a)根據頻率捷變信號的實、虛部離散取值I(n)和Q(n)，計算頻率捷變信號的瞬時相位：

(3b)根據頻率捷變信號的瞬時相位采用相位差分法對頻率捷變信號進行時頻分析，得到頻率捷變信號的瞬時頻率：其中f_s為信號的采樣率；

(3c)根據頻率捷變信號的瞬時頻率f_c(n)，計算頻率捷變信號瞬時頻率的平均值F_avg；

(3d)根據頻率捷變信號瞬時頻率的平均值F_avg和脈沖個數n，統計頻率捷變信號瞬時頻率在平均值附近的個數N，若滿足90％n≤N≤n，則判斷該頻率捷變信號的捷變方式為脈內捷變，否則判斷為脈間捷變；

(3e)根據頻率捷變信號實、虛部的離散取值I(n)和Q(n)，分別對每個脈沖內的點的實部、虛部做快速傅里葉變換得到對應的實部I(ω)和虛部Q(ω)，并計算其瞬時功率：

(3f)根據頻率捷變信號的瞬時功率spec(ω)，計算脈內捷變方式或脈間捷變方式的捷變個數C和捷變頻率freq(i)，i＝1,2,…,C。

本發明與現有技術相比具有如下優點：

1、本發明在估計脈沖的近似幅度的過程中，采用密度分布平均法來估計頻率捷變信號的近似頂值A(chǔ)'_top和近似底值A(chǔ)'_ba，與現有的密度分布眾數法相比精度更高，當頻率捷變信號的采樣點數越多時，脈沖包絡最大值y_max和脈沖包絡最小值y_min之間均分的區間個數越多，所求得的近似底值A(chǔ)'_top和近似頂值A(chǔ)'_ba越精確，可以滿足更好的精度要求。

2、本發明進行時頻分析時采用相位差分法，相對于STFT法，運算量大大減小，而且沒有窗函數，也不受測不準準則的限制；相對于Wigner-Vile分布法，沒有“交叉項”的干擾問題，相對于其他方法，具有測量參數運算量小，誤差小等優點，適合于工程實踐。

下面結合附圖，對本發明做進一步詳細描述。

附圖說明

圖1是本發明的實現流程圖；

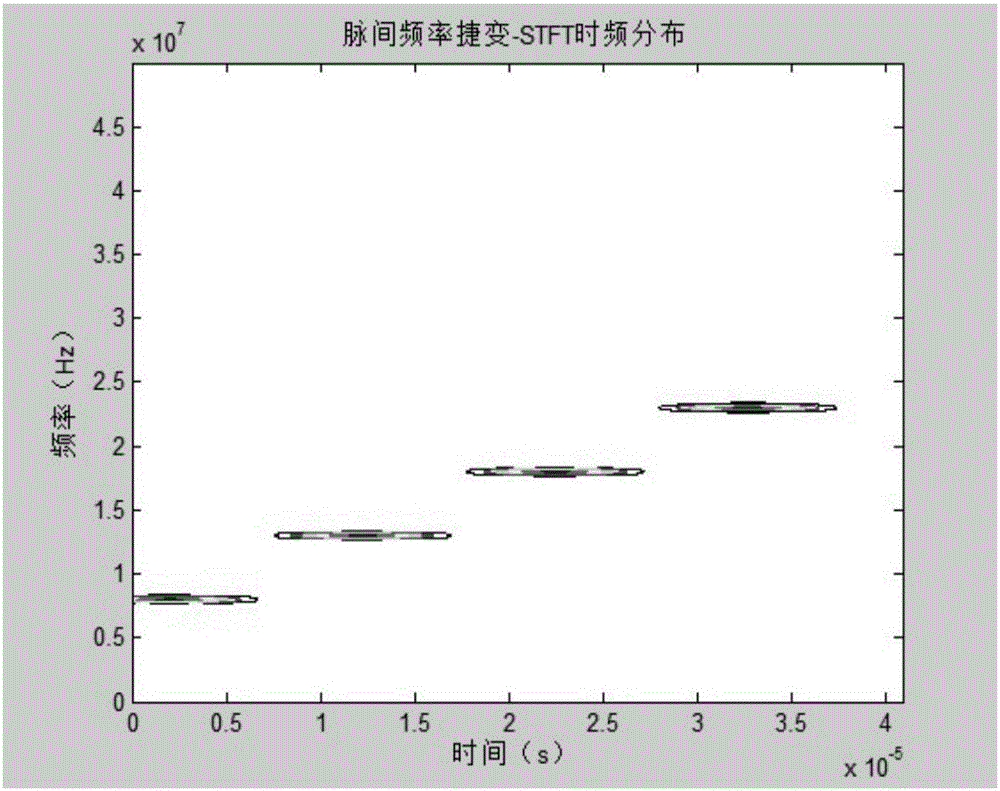

圖2是用現有STFT方法對頻率捷變信號進行時頻分析的時頻曲線圖；

圖3是用現有Wigner-Vile方法對頻率捷變信號進行時頻分析的時頻曲線圖；

圖4是用本發明方法進行時頻分析的瞬時相位曲線及時頻曲線圖。

具體實施方式

在雷達接收中，雷達回波的時域、調制域參數搭載了很多有用信息，而雷達回波的參數是未知的，并不能通過雷達接收天線直接獲取。對于不同類型的雷達信號，其參數測量方法也不盡相同，頻率捷變信號是雷達常用的一種發射信號，測量頻率捷變信號參數是雷達信號處理工程領域的重點之一。頻率捷變信號由于脈內調制復雜的特性使參數測量尤為困難，運算量巨大，經常出現測量不準確的問題。為了能夠準確快速得測量頻率捷變信號的時域、調制域參數，必須采取一種運算量小并且精度更高的測量方法。本發明就是通過信號分析儀讀取頻率捷變信號的數值大小，進而采用聯合時域、調制域的思想，用密度分布平均法和相位差分法更加精確詳細地測量頻率捷變信號的具體參數。

參照?qǐng)D1，本發明的實施步驟如下：

步驟1：測量頻率捷變信號的離散數值。

1a)雷達通過接收天線接收頻率捷變信號形式的雷達回波，并將接收到的頻率捷變信號的實部I(t)和虛部Q(t)以數據形式保存到.dat文件中；

1b)將.dat文件上傳到信號分析儀，讀取得到頻率捷變信號的實部I(t)和虛部Q(t)的數值大小；

1c)設定采樣率f_s，抽取1秒時間長度的待測量的頻率捷變信號，對其進行離散采樣，得到此1秒長度的頻率捷變信號的實部離散取值I(n)和虛部離散取值Q(n)。

步驟2：計算頻率捷變信號的時域參數。

2a)根據頻率捷變信號的實、虛部離散取值I(n)和Q(n)，計算頻率捷變信號包絡：

2b)估計頻率捷變信號的近似頂值A(chǔ)'_top和近似底值A(chǔ)'_ba，以及近似幅度A'；

2b1)查找得到信號包絡y(n)的最大值y_max和最小值y_min，其中n＝1,2,…,N，N為頻率捷變信號抽樣所得的總點數；

2b2)將信號包絡y(n)從小到大分為100個區間，其中第k個區間E(k)取值范圍的最小值為E_min(k)，最大值為E_max(k)：

2b3)統計信號包絡y(n)落在每個區間E(k)內的個數，分別記為計數值C(k),k＝1,2…100；

2b4)在計數值C(k)中查找前50個計數值的最大值所在的位置，記為k₁，查找后50個計數值的最大值所在的位置，記為k₂；

2b5)計算區間E(k₁)的平均值，即為頻率捷變信號的近似頂值A(chǔ)'_top，計算區間E(k₂)的平均值，即為頻率捷變信號的近似底值A(chǔ)'_ba；

2b6)根據頻率捷變信號的近似底值A(chǔ)'_ba和近似頂值A(chǔ)'_top，得到頻率捷變信號的近似幅度A'＝A'_top-A'_ba；

2c)檢測頻率捷變信號的脈沖個數m，并記錄每個脈沖的近似上升沿判決時刻t'_升、近似下降沿的判決時刻t'_降；

2c1)將頻率捷變信號的脈沖個數記為m，并初始化m為0，從頻率捷變信號的起始位置開始查找第一個近似上升沿，將查找結果記為標志位flag，若查找成功，則將標志位flag置1，并記錄本次近似上升沿判決時刻t'_升，否則，將標志位flag置0；

2c2)查找到近似上升沿后，繼續往后查找近似下降沿，若查找成功，則將標志位flag置1，并記錄本次近似下降沿判決時刻t'_降，否則，將標志位flag置0；

2c3)查找到近似下降沿后，繼續往后查找近似上升沿，若查找成功，則將標志位flag置1，記錄本次近似上升沿判決時刻t'_升，并令頻率捷變信號的脈沖個數m加1，否則，將標志位flag置0；

2c4)檢測標志位flag的當前值，若標志位flag＝1，則返回步驟2c2)，若標志位flag＝0，則結束查找；

2d)計算頻率捷變信號各個脈沖的寬度：τ＝t'_降-t'_升；

2e)在每個脈沖的脈沖寬度內，運用密度分布平均法，計算得到每個脈沖精確的頂值A(chǔ)_top和底值A(chǔ)_ba，并求得每個脈沖精確幅度值A(chǔ)為：A＝A_top-A_ba；

2f)檢測頻率捷變信號每個脈沖的最大值V_max和最小值V_min，計算每個脈沖的過沖S_over＝V_max-A_top和下沖S_under＝A_ba-V_min；

2g)計算出脈沖的上升時間t_r、下降時間t_f，脈沖周期T，關閉時間t_off及占空比d_t：

2g1)設定頻率捷變信號的脈沖幅度上參考線M_上和脈沖幅度下參考線M_下：

M_上＝A_ba+90％×A，

M_下＝A_ba+10％×A；

2g2)在脈沖寬度τ內查找脈沖幅度上參考線M_上和脈沖幅度下參考線M_下對應的時刻值，該對應的時刻值包括：上升沿中脈沖幅度上參考線所對應的時刻t_r上、上升沿中脈沖幅度下參考線所對應的時刻t_r下、下降沿中脈沖幅度上參考線所對應的時刻t_f上、下降沿中脈沖幅度下參考線所對應的時刻t_f下，及相鄰下一次上升沿中脈沖幅度上參考線所對應的時刻t'_r下；

2g3)根據2g2)查找的出的時刻值，計算出脈沖的如下參數：

上升時間t_r：t_r＝t_r上-t_r下，

下降時間t_f：t_f＝t_f下-t_f上，

脈沖周期T：T＝t'_r下-t_r下，

關閉時間t_off：t_off＝T-τ，

占空比d_t：d_t＝τ/T。

步驟3：計算頻率捷變信號的調制域參數。

3a)根據頻率捷變信號的實、虛部離散取值I(n)和Q(n)，計算頻率捷變信號每個點的瞬時相位：n＝1,2,…,N，其中N為頻率捷變信號抽樣所得的總點數；

3b)根據瞬時相位采用相位差分法對頻率捷變信號進行時頻分析，提取頻率捷變信號的瞬時頻率：n＝1,2,…,N，其中f_s為信號的采樣率，N為頻率捷變信號抽樣所得的總點數；

3c)根據頻率捷變信號各點的瞬時頻率f_c(n)，求得頻率捷變信號瞬時頻率的平均值；

3d)統計頻率捷變信號的瞬時頻率在平均值附近的個數M，若滿足90％m≤M≤m，則判斷該頻率捷變信號的捷變方式為脈內捷變頻，否則判斷為脈間捷變頻，m為頻率捷變信號的脈沖個數；

3e)根據頻率捷變信號實、虛部的離散取值I(n)和Q(n)，分別對每個脈沖內的點的實部、虛部做快速傅里葉變換得到對應的實部I(ω)和虛部Q(ω)，并計算其瞬時功率：

3f)根據頻率捷變信號的瞬時功率spec(ω)，計算脈內捷變方式的捷變個數C和捷變頻率freq(i)，i＝1,2,…,C；

3f1)統計得到瞬時功率spec(ω)的值域spec(j)，j＝1,2,…,N，其中N為頻率捷變信號抽樣所得的總點數；

3f2)計算得到瞬時均值avg：avg＝(spec(1)+spec(2)+…+spec(j)+…+spec(N))/N；

3f3)依次對每個值域spec(j)的值進行判斷，若滿足spec(j)>avg并且spec(j-2)<spec(j-1)，spec(j-1)<spec(j)，spec(j)>spec(j+1)，spec(j+1)>spec(j+2)，則將該點記為一個頻譜峰值pSpec(ω)；

3f4)統計查找出的所有的頻譜峰值pSpec(ω)，依次比較每個頻譜峰值pSpec(ω)的大小，確定出最大頻譜峰值pSpec_max(ω)以及最大頻譜峰值的個數，最大譜峰值個數即為捷變個數C；

3f5)將每個脈沖的脈沖寬度分為捷變個數段，分別對每一段計算其擬合頻率即為捷變頻率freq(i)，i＝1,2,…,C；

3g)根據頻率捷變信號的瞬時功率spec(ω)，計算脈間捷變方式的捷變個數C和捷變頻率freq(i)，i＝1,2,…,C；

3g1)分別對頻率捷變信號的每個脈沖計算其擬合頻率freq(k),k＝1,2,…,m，其中m為頻率捷變信號的脈沖個數；

3g2)查找得出擬合頻率freq(k)中的最大值freq_max及其所在脈沖的位置；

3g3)根據頻率捷變信號擬合頻率的最大值freq_max所在的脈沖位置，計算相鄰兩個最大值所在脈沖位置之差，該差值即為捷變個數C；

3g4)取前捷變個數C的擬合頻率，即為捷變頻率freq(i),i＝1,2,…,C。

本發明對頻率捷變信號的時域、調制域參數測量的效果可通過以下仿真實驗進一步驗證。

實驗1，用本發明方法對頻率捷變信號的時域參數測量進行Matlab仿真，參數設置為：捷變方式為脈間捷變，脈沖寬度為10us，脈沖重復周期為60us，完整脈沖個數為6，采樣率為20MHz，帶寬20MHz。測得的時域參數如表1所示：

表1頻率捷變信號時域參數表

從表1可以看出，測量的脈沖個數為6，脈沖寬度為10us，重復周期為60us，上升時間為0.05us，下降時間為0.05us，該測量參數與實際設定的參數一致。

實驗2，用本發明方法對頻率捷變信號的調制域參數測量進行Matlab仿真，參數設置為：帶寬20Mhz，脈內最大頻率、最小頻率為10.2e+008和9.8e+008。測量所得各脈內調制參數如表2所示:

表2頻率捷變信號脈內調制參數表

從表2可以看出，捷變方式為脈間捷變，捷變個數為3個，捷變頻率分別為0MHz，1.5MHz，3MHz，測量結果準確，效果很好。

實驗3，分別用現有STFT方法和Wigner-Vile方法對頻率捷變信號進行時頻分析得到相應時頻曲線，測量結果如圖2、圖3所示。其中圖2為STFT方法測得的頻率捷變信號的時頻分布圖，圖3為Wigner-Vile方法測得的頻率捷變信號的時頻分布圖。

從圖2中可以看出，用現有STFT方法得到的時頻分布圖的分辨率較差。

從圖3中可以看出，采用現有Wigner-Vile分布方法，頻率捷變信號的時頻分布出現了“虛假”，有用的時變譜圖變得模糊，因此STFT和Wigner-Vile分布都不適合分析頻率捷變信號。

實驗4，用本發明方法，對頻率捷變信號進行時頻分析得到瞬時相位曲線和時頻曲線，測量結果如圖4所示，其中圖4(a)為頻率捷變信號的瞬時相位曲線，圖4(b)為頻率捷變信號的時頻曲線，圖4(c)為頻率捷變信號的瞬時相位曲線在頻率為1.5MHz時的放大圖，圖4(d)為頻率捷變信號的瞬時相位曲線在頻率為3MHz時的放大圖。

從圖4仿真結果可看出，而本發明的頻率捷變信號參數的測量方法，具有算法簡單，運算量小等特點，不存在“交叉項”干擾，特別適合于工程實踐上大數據量的測量。

綜上所述，本發明的頻率捷變信號參數的測量方法能夠更為精確地對頻率捷變信號進行時頻分析，更加快速的得到各個時域參數和調制域參數。
