本實用新型涉及零件測量技術領域，特別是涉及用于測量玻璃圓角的激光傳感器組合。

背景技術：

激光檢測技術應用十分廣泛，如激光干涉測長、激光測距、激光測振、激光測速、激光散斑測量、激光準直、激光全息、激光掃描、激光跟蹤、激光光譜分析等都顯示了激光測量的巨大優越性。

采用現有技術的單個激光傳感器測量玻璃圓角處時，現實操作中遇到的難題是，單個激光在對玻璃面進行掃描時，每當掃描到圓角處時，由于鏡面反射將激光信號反射到其他方向，便會造成激光傳感器接收不到激光信號，從而無法對圓角處進行輪廓掃描。

技術實現要素：

本實用新型的目的在于避免現有技術的不足之處而提供用于測量玻璃圓角的激光傳感器組合，其能夠方便、快捷的用于掃描玻璃圓角處的外形輪廓。

本實用新型的上述目的通過如下技術手段實現。

用于測量玻璃圓角的激光傳感器組合，包括第一激光傳感器和至少兩個第二激光傳感器，第一激光傳感器的方向垂直于水平面，至少兩個第二激光傳感器分別與第一激光傳感器之間形成夾角，夾角大于0度小于90度。

進一步，第二激光傳感器與第一激光傳感器之間的角度可調。

優選的，第二激光傳感器的數量為兩個。

更為優選的，第二激光傳感器與第一激光傳感器之間的角度為45度。

進一步，第二激光傳感器與第一激光傳感器之間的角度固定。

優選的，第二激光傳感器的數量為四個。

更為優選的，第二激光傳感器與第一激光傳感器之間的角度為45度。

最為優選的，四個第二激光傳感器呈環形陣列排布于第一激光傳感器四周。

本實用新型的有益效果是：

用于測量玻璃圓角的激光傳感器組合，包括第一激光傳感器和至少兩個第二激光傳感器，第一激光傳感器的方向垂直于水平面，至少兩個第二激光傳感器分別與第一激光傳感器之間形成夾角，夾角大于0度小于90度，第一激光傳感器用于測量被測零件的主要平面，當涉及測量圓角時，第二激光傳感器用于發射和接收垂直于圓角處的激光信號，用于掃描圓角輪廓，從而方便、快捷的解決了無法測量玻璃圓角的問題。

附圖說明

利用附圖對本實用新型作進一步的說明，但附圖中的內容不構成對本實用新型的任何限制。

圖1是本實用新型用于測量玻璃圓角的激光傳感器組合的立體結構示意圖。

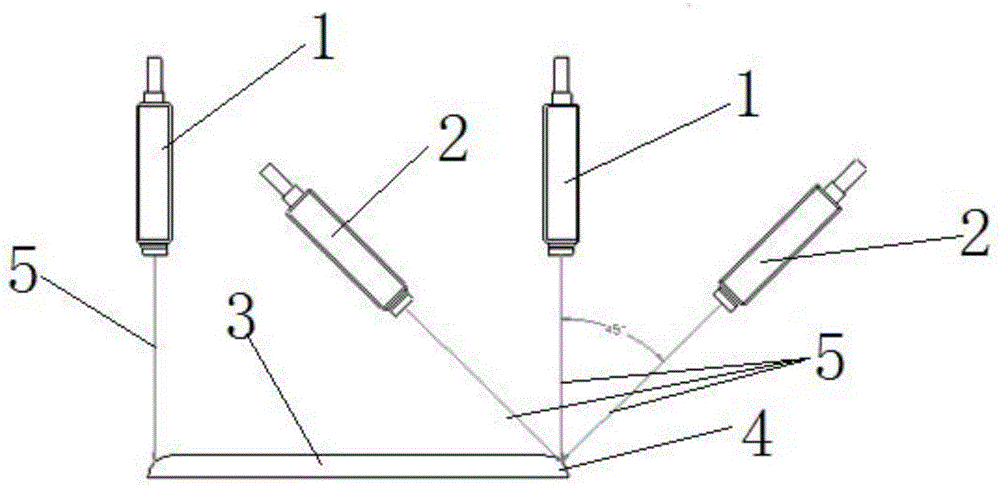

圖2是本實用新型用于測量玻璃圓角的激光傳感器組合的工作原理示意圖。

圖3是本實用新型用于測量玻璃圓角的激光傳感器組合的另外一個實施例的結構示意圖。

在圖1至圖3中，包括：

1——第一激光傳感器、

2——第二激光傳感器、

3——被測零件、

4——圓角、

5——激光信號。

具體實施方式

結合以下實施例對本實用新型作進一步描述。

實施例1。

如圖1、圖2所示，用于測量玻璃圓角的激光傳感器組合，包括第一激光傳感器1和兩個第二激光傳感器2，第一激光傳感器1的方向垂直于水平面，兩個第二激光傳感器2分別與第一激光傳感器1之間形成夾角。第二激光傳感器2與第一激光傳感器1之間的角度可調。調整夾角為45度。如圖1、圖2所示，第二激光傳感器2的數量為兩個。本實施例針對的是被測零件3左右方向的圓角4的測量。

用于測量玻璃圓角的激光傳感器組合，包括第一激光傳感器1和至少兩個第二激光傳感器2，第一激光傳感器1的方向垂直于水平面，至少兩個第二激光傳感器2分別與第一激光傳感器1之間形成夾角，夾角為45度，第一激光傳感器1用于測量被測零件3的主要平面，當涉及測量圓角4時，第二激光傳感器2用于發射和接收垂直于圓角4處的激光信號5，用于掃描圓角4輪廓，從而方便、快捷的解決了無法測量玻璃圓角4的問題。

實施例2。

本實施例與實施例1基本結構相同，其與實施例1的相同之處在此不再贅述，其與實施例的區別之處在于:

第二激光傳感器2與第一激光傳感器1之間的角度固定。第二激光傳感器2的數量為四個。第二激光傳感器2與第一激光傳感器1之間的角度為45度。四個第二激光傳感器2呈環形陣列排布于第一激光傳感器1四周。本實施例是針對被測零件3前后左右四個方向均具有圓角4的零件的測量。測量時不用轉動激光傳感器，不用改變被測零件3的位置，測量方便快捷。

最后應當說明的是，以上實施例僅用以說明本實用新型的技術方案而非對本實用新型保護范圍的限制，盡管參照較佳實施例對本實用新型作了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的實質和范圍。
