本發明涉及信號處理技術領域，特別涉及一種測量電網頻率的方法及裝置。

背景技術：

現有測量電網頻率的方法主要包括以下三種方法：第一種，采用計算兩個過零點的時差計算電網頻率；第二種，采用同步采樣的譜分析技術直接計算周期信號頻率；第三種，采用基于dft(discretefouriertransform，離散傅里葉變換)的時延相位差法求解頻率。

在實現本發明過程中，發明人發現現有技術中至少存在如下問題：

第一種方法是一種時間域求解頻率的方法，采用計算兩個過零點的時間差，求解周期信號的頻率，頻率精度主要受限于過零點的精準時刻，由于噪聲的存在，過零點精準判斷受到限制；其次是頻率精度受限于電網信號可能會發生畸變，采用過零點計算頻率會出現錯誤。

第二種方法采用dft譜分析技術計算電網頻率，此方法缺點是對采樣要求較高，需要跟蹤信號頻率變化，一旦跟蹤信號頻率誤差較大，頻率精度下降嚴重，因此對硬件要求比較高。

第三種方法是利用信號延時得到相位差，相位差是和頻率相關的參量，因此很容易可以求解出頻率，相位是通過dft的求解的，因此本方法仍然受到非正周期采樣的影響。

公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：

本發明的目的在于提供一種測量電網頻率的方法及裝置，從而克服現有的缺陷。

本發明實施例提供的一種測量電網頻率的方法，包括：獲取電網采集的采樣數據，并對所述采樣數據進行自相關濾波處理；對濾波后的采樣數據分為第一采樣數據和第二采樣數據，且所述第一采樣數據和所述第二采樣數據共用部分采樣數據；基于二階卷積漢寧窗分別對所述第一采樣數據和所述第二采樣數據進行加窗處理，分別確定加窗處理后的第一加窗采樣數據和第二加窗采樣數據；確定所述第一加窗采樣數據的第一相位，并確定所述第二加窗采樣數據的第二相位；根據所述第一相位和所述第二相位確定電網頻率。

在一種可能的實現方式中，所述對所述采樣數據進行自相關濾波處理，包括：

對k個采樣數據進行第一重自相關濾波處理，確定一重濾波數據rs(m)：

其中，m為延時變量，取值范圍為(0,k-1)；r(n)為第n點的采樣數據；

根據所述一重濾波數據進行第二重自相關濾波處理，確定二重濾波數據x(m)，并將所述二重濾波數據作為濾波后的采樣數據：

其中，m為延時變量，取值范圍為(0,k-1)；rs(n)為第n點的一重濾波數據。

在一種可能的實現方式中，所述基于二階卷積漢寧窗分別對所述第一采樣數據和所述第二采樣數據進行加窗處理，包括：對所述第一采樣數據x(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第一采樣數據進行相加，將相加處理后的數據作為相對應的第一加窗采樣數據；對所述第二采樣數據x’(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第二采樣數據進行相加，將相加處理后的數據作為相對應的第二加窗采樣數據；其中，所述第一采樣數據x(i)和所述第二采樣數據x’(i)共用n-1個數據。

在一種可能的實現方式中，所述根據所述第一相位和所述第二相位確定電網頻率，包括：確定所述第二相位與所述第一相位之間的相位差，并根據所述相位差與2π進行取模運算，確定取模運算后的數字角頻率；根據所述數字角頻率確定電網頻率。

在一種可能的實現方式中，所述根據所述數字角頻率確定電網頻率，包括：在所述數字角頻率與±0.5之間的差值小于預設差值時，確定電網主譜線前一點和后一點的dft值，并確定比較符號，當后一點的dft值大于前一點的dft值時，所述比較符號為正，否則為負；確定所述數字角頻率與所述比較符號是否為相同的符號，若不相同，則將所述數字角頻率做取反處理；若相同，所述數字角頻率不變；根據處理后的數字角頻率確定電網頻率，f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

基于同樣的發明構思，本發明實施例提供的一種測量電網頻率的裝置，包括：濾波模塊，用于獲取電網采集的采樣數據，并對所述采樣數據進行自相關濾波處理；劃分模塊，用于對濾波后的采樣數據分為第一采樣數據和第二采樣數據，且所述第一采樣數據和所述第二采樣數據共用部分采樣數據；加窗模塊，用于基于二階卷積漢寧窗分別對所述第一采樣數據和所述第二采樣數據進行加窗處理，分別確定加窗處理后的第一加窗采樣數據和第二加窗采樣數據；相位確定模塊，用于確定所述第一加窗采樣數據的第一相位，并確定所述第二加窗采樣數據的第二相位；頻率確定模塊，用于根據所述第一相位和所述第二相位確定電網頻率。

在一種可能的實現方式中，所述濾波模塊包括：一重濾波單元，用于對k個采樣數據進行第一重自相關濾波處理，確定一重濾波數據rs(m)：

其中，m為延時變量，取值范圍為(0,k-1)；r(n)為第n點的采樣數據；

二重濾波單元，用于根據所述一重濾波數據進行第二重自相關濾波處理，確定二重濾波數據x(m)，并將所述二重濾波數據作為濾波后的采樣數據：

其中，m為延時變量，取值范圍為(0,k-1)；rs(n)為第n點的一重濾波數據。

在一種可能的實現方式中，所述加窗模塊包括：第一加窗單元，用于對所述第一采樣數據x(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第一采樣數據進行相加，將相加處理后的數據作為相對應的第一加窗采樣數據；第二加窗單元，用于對所述第二采樣數據x’(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第二采樣數據進行相加，將相加處理后的數據作為相對應的第二加窗采樣數據；其中，所述第一采樣數據x(i)和所述第二采樣數據x’(i)共用n-1個數據。

在一種可能的實現方式中，所述頻率確定模塊包括：角頻率確定單元，用于確定所述第二相位與所述第一相位之間的相位差，并根據所述相位差與2π進行取模運算，確定取模運算后的數字角頻率；頻率確定單元，用于根據所述數字角頻率確定電網頻率。

在一種可能的實現方式中，所述頻率確定單元包括：確定子單元，用于在所述數字角頻率與±0.5之間的差值小于預設差值時，確定電網主譜線前一點和后一點的dft值，并確定比較符號，當后一點的dft值大于前一點的dft值時，所述比較符號為正，否則為負；比較子單元，用于確定所述數字角頻率與所述比較符號是否為相同的符號，若不相同，則將所述數字角頻率做取反處理；若相同，所述數字角頻率不變；處理子單元，用于根據處理后的數字角頻率確定電網頻率，f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

本發明實施例提供的一種測量電網頻率的方法及裝置，在自相關濾波算法基礎上采用等數據長度的自相關兩重濾波，可以有效過濾帶內白噪聲，大幅度提高信噪比snr，從而為后面信號的頻譜分析提供良好的信號質量。采用二階卷積漢寧窗，比普通的窗函數具有更優的旁瓣衰減特性，因此在做頻譜分析時可以大大降低譜間干擾，具有良好的信噪比和抑制譜泄露能力。同時，該方法可以實現高精度的頻率測量，滿足千分之零點一的分辨率需求，適合高精度頻率測量的場合。且該方法通過確定將比較符號與數字角頻率的符號進行對比，來解決臨近數字頻率點的抖動問題，簡單易用，效率高。

本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在所寫的說明書、權利要求書、以及附圖中所特別指出的結構來實現和獲得。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

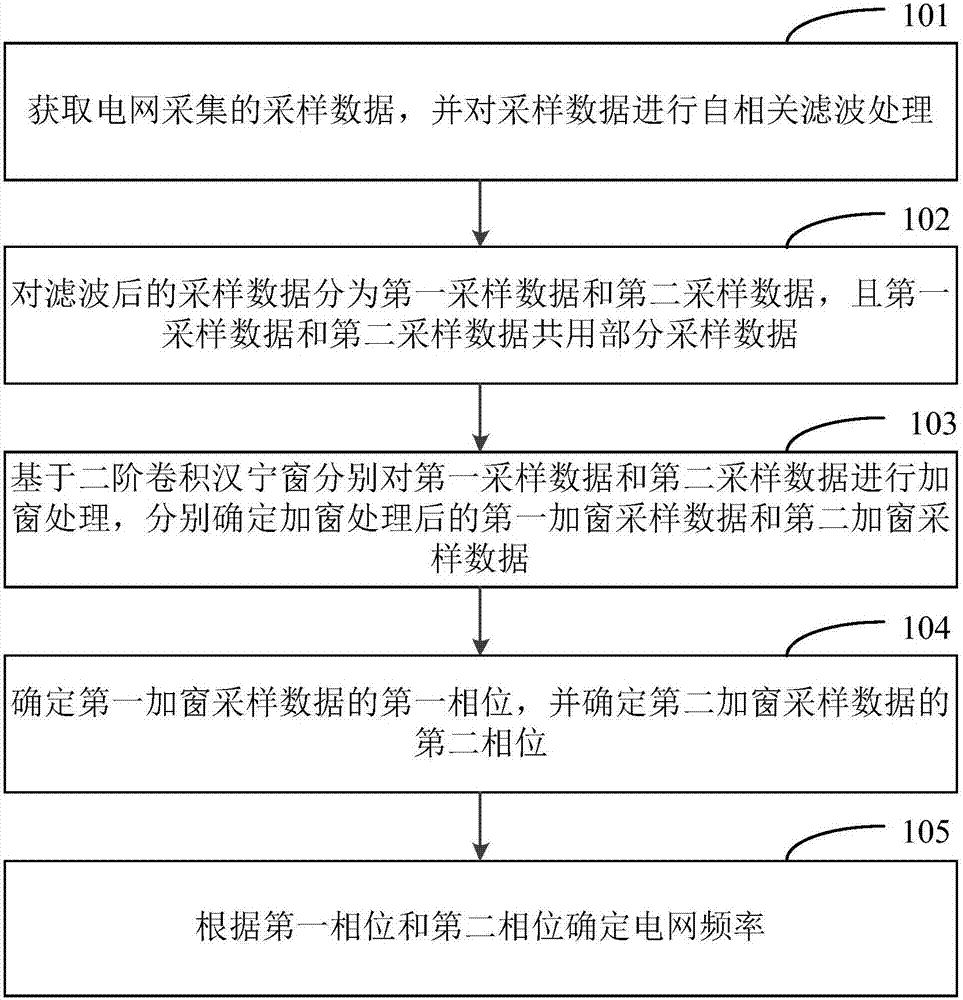

圖1為本發明實施例中測量電網頻率的方法流程圖；

圖2為本發明實施例中基于二階卷積漢寧窗進行加窗處理的示意圖；

圖3為本發明實施例中測量電網頻率的裝置的結構圖。

具體實施方式

下面結合附圖，對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制。

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

在這里專用的詞“示例性”意為“用作例子、實施例或說明性”。這里作為“示例性”所說明的任何實施例不必解釋為優于或好于其它實施例。

另外，為了更好的說明本發明，在下文的具體實施方式中給出了眾多的具體細節。本領域技術人員應當理解，沒有某些具體細節，本發明同樣可以實施。在一些實例中，對于本領域技術人員熟知的方法、手段、元件未作詳細描述，以便于凸顯本發明的主旨。

根據本發明實施例，提供了一種測量電網頻率的方法，圖1為該方法的流程圖，具體包括步驟101-105：

步驟101：獲取電網采集的采樣數據，并對采樣數據進行自相關濾波處理。

本發明實施例中，從adc(analog-to-digitalconverter，模數轉換器)獲取的離散采樣數據含有白噪聲成分，故首先需要對數據進行濾波處理。由于傳統的濾波方式僅能濾除帶外噪聲，本發明實施例中采用自相關濾波方式，在不增加采樣數據長度的情況下得到自相關數據，可以有效過濾帶內白噪聲,明顯提高信噪比(signalnoiseratio，snr)。

步驟102：對濾波后的采樣數據分為第一采樣數據和第二采樣數據，且第一采樣數據和第二采樣數據共用部分采樣數據。

本發明實施例中，將濾波后的采樣數據分為前后兩段數據，即第一采樣數據和第二采樣數據；同時，為了消除延時造成的相位模糊，本發明實施例中設置第一采樣數據和第二采樣數據共用部分采樣數據。例如，共有3n-1個采樣數據，設置前2n-1個采樣數據為第一采樣數據，后2n-1個采樣數據為第二采樣數據，二者共用n-1個采樣數據。可選的，第一采樣數據和第二采樣數據的長度相同。

步驟103：基于二階卷積漢寧窗分別對第一采樣數據和第二采樣數據進行加窗處理，分別確定加窗處理后的第一加窗采樣數據和第二加窗采樣數據。

本發明實施例中，分別對前后兩段的第一采樣數據和第二采樣數據進行加窗處理。其中，n點二階漢寧卷積窗由2n-1點對稱的漢寧窗的構造出來，基于二階卷積漢寧窗分別對第一采樣數據和第二采樣數據進行加窗處理，對第一采樣數據進行加窗處理后得到第一加窗采樣數據，對第二采樣數據進行加窗處理后得到第二加窗采樣數據。

步驟104：確定第一加窗采樣數據的第一相位，并確定第二加窗采樣數據的第二相位。

本發明實施例中，在得到兩段加窗處理后的數據后，分別求解兩段數據的相位，即第一相位和第二相位。具體的，通過計算加窗采樣數據某個譜線位置的dft譜，之后采用反正切計算相對應的相位，進而可以獲得第一相位和第二相位。

步驟105：根據第一相位和第二相位確定電網頻率。

本發明實施例中，根據兩段數據的相位可以確定數字角頻率，之后根據該數字角頻率即可以確定電網頻率f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

本發明實施例提供的一種測量電網頻率的方法，在自相關濾波算法基礎上采用等數據長度的自相關兩重濾波，可以有效過濾帶內白噪聲，大幅度提高信噪比snr，從而為后面信號的頻譜分析提供良好的信號質量。采用二階卷積漢寧窗，比普通的窗函數具有更優的旁瓣衰減特性，因此在做頻譜分析時可以大大降低譜間干擾，具有良好的信噪比和抑制譜泄露能力。同時，該方法可以實現高精度的頻率測量，滿足千分之零點一的分辨率需求，適合高精度頻率測量的場合。

本發明另一實施例提供了一種測量電網頻率的方法，包括圖1所示的步驟101-105，其實現原理和有益效果參考圖1所示的實施例。此外，在本發明實施例中，步驟101中“對采樣數據進行自相關濾波處理”采用二重自相關濾波的方式，其具體包括步驟a1-a2：

步驟a1：對k個采樣數據進行第一重自相關濾波處理，確定一重濾波數據rs(m)：

其中，m為延時變量，取值范圍為(0,k-1)；r(n)為第n點的采樣數據。本發明實施例中，k為采樣數據的個數，由于n的取值從0開始，即存在第0點的采樣數據，故本發明實施例中的第n點的采樣數據實際為第n+1個采樣數據。1/(n-m)是為了保持信號包絡線等幅的隨著m變化的可調因子，目的是得到與采樣數據相同點數的濾波數據，即k個采樣數據經過一重自相關濾波運算后可以得到k個一重濾波數據rs(m)。

步驟a2：根據一重濾波數據進行第二重自相關濾波處理，確定二重濾波數據x(m)，并將二重濾波數據作為濾波后的采樣數據：

其中，m為延時變量，取值范圍為(0,k-1)；rs(n)為第n點的一重濾波數據。

本發明實施例中的第二重自相關濾波處理與第一重自相關濾波處理的處理方式相同，只是第二重自相關濾波處理是基于一重濾波數據進行濾波處理。將原始的采樣數據經過兩次自相關計算，可有效過濾帶內白噪聲，明顯提高信噪比。

可選的，在獲取到經過兩次自相關運算的濾波后的采樣數據后，將濾波后的采樣數據分為前后兩段數據，分別為第一采樣數據和第二采樣數據，且第一采樣數據和第二采樣數據共用部分采樣數據。本發明實施例中，采集3n-1個采樣數據，即k＝3n-1，前2n-1和后2n-1兩段等長的數據作為后續處理對象，即第一采樣數據和第二采樣數據，兩段采樣數據共用n-1個數據。

在一種可能的實現方式中，步驟103基于二階卷積漢寧窗分別對第一采樣數據和第二采樣數據進行加窗處理，具體包括：

對第一采樣數據x(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第一采樣數據進行相加，將相加處理后的數據作為相對應的第一加窗采樣數據。

對第二采樣數據x’(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第二采樣數據進行相加，將相加處理后的數據作為相對應的第二加窗采樣數據；其中，第一采樣數據x(i)和第二采樣數據x’(i)共用n-1個數據。

具體的，本發明實施例中基于二階卷積漢寧窗進行加窗處理的示意圖如圖2所示，n點二階漢寧卷積窗由2n-1點對稱的漢寧窗的構造出來，生成2n-1點對稱漢寧窗采用如下生成多項式：

或者，2n-1點漢寧窗系數wc(n)可以由matlab函數hann(2n-1,‘periodic’)得到，然后通過圖2示意方式構造加載在采樣數據上的二階卷積窗。

如圖2所示，x(n+n-1)至x(n-n+1)是以x(n)為中心點的2n-1個第一采樣數據，圖中的z^-1表示延時。根據漢寧窗對2n-1個第一采樣數據進行加窗處理后，之后分別將相距為n的經過加窗處理后的第一采樣數據進行相加，從而獲得第一加窗采樣數據x1(n+i)，i＝1,2,…,n-1。對于位于最中間的第一采樣數據(即圖2中的x(n))，將根據漢寧窗進行加窗處理后的數據作為相對應的第一加窗采樣數據x1(n)。綜上，2n-1點第一采樣數據經過二階卷積漢寧窗處理后，得到n點第一加窗采樣數據，該第一加窗采樣數據相對于原始的采樣數據具有良好的信噪比和抑制譜泄露的能力。同理，基于同樣的方式對第二采樣數據進行加窗處理，從而獲得第二加窗采樣數據。

本發明實施例中，在經過步驟103的加窗處理后，得到兩段不同的n點數據(即第一加窗采樣數據和第二加窗采樣數據)，分別求解兩段n點數據的第一相位和第二相位，進而可以確定電網頻率。具體的，可以采用計算某個譜線位置的n點dft譜，然后采用反正切計算相位值，求解出兩個相位值。

其中，計算k點dft公式如下：

其中，wn＝e^-j2π/n。

在一種可能的實現方式中，上述步驟105根據第一相位和第二相位確定電網頻率，包括步驟c1-c2：

步驟c1：確定第二相位與第一相位之間的相位差，并根據相位差與2π進行取模運算，確定取模運算后的數字角頻率。

步驟c2：根據數字角頻率確定電網頻率。

本發明實施例中，第二相位減去第一相位后得到的值與2π進行取模運算，并將取模運算后的結果映射在-0.5至+0.5之間的角頻率上，映射后的結果即為數字角頻率，此值為數字頻偏值。之后根據該數字角頻率即可以確定電網頻率f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

在一種可能的實現方式中，由于數據實際處理過程存在噪聲，當計算得出的頻率值位于±0.5數字角頻率附近時，在dft頻譜內，會造成最后計算的頻率相差一個頻率分辨率。為解決上述問題，本發明實施例中，步驟c2根據數字角頻率確定電網頻率，具體包括步驟c21-c23：

步驟c21：在數字角頻率與±0.5之間的差值小于預設差值時，確定電網主譜線前一點和后一點的dft值，并確定比較符號，當后一點的dft值大于前一點的dft值時，比較符號為正，否則為負。

本發明實施例中，在±0.5角頻率附近設置一個預設誤差δk，即預設差值。當數字角頻率與±0.5之間的差值小于預設差值時，說明該數字角頻率位于0.5或-0.5附近，此時確定比較符號，具體的，當電網主譜線后一點的dft值大于前一點的dft值時，比較符號為正，否則為負；計算dft值的方法如上所述。

步驟c22：確定數字角頻率與比較符號是否為相同的符號，若不相同，則將數字角頻率做取反處理；若相同，數字角頻率不變。

本發明實施例中，數字角頻率可能為正，也可能為負。在數字角頻率與該比較符號為同符號時(即同正或同負)，此時不對數字角頻率做處理；當二者為不同符號時，對數字角頻率做取反處理，并將取反處理后的角頻率作為最終的數字角頻率。

步驟c23：根據處理后的數字角頻率確定電網頻率，f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

本發明實施例中，通過確定將比較符號與數字角頻率的符號進行對比，來解決臨近數字頻率點(-0.5,0.5)的抖動問題，該方法簡單易用，效率高。

本發明實施例提供的一種測量電網頻率的方法，在自相關濾波算法基礎上采用等數據長度的自相關兩重濾波，可以有效過濾帶內白噪聲，大幅度提高信噪比snr，從而為后面信號的頻譜分析提供良好的信號質量。采用二階卷積漢寧窗，比普通的窗函數具有更優的旁瓣衰減特性，因此在做頻譜分析時可以大大降低譜間干擾，具有良好的信噪比和抑制譜泄露能力。同時，該方法可以實現高精度的頻率測量，滿足千分之零點一的分辨率需求，適合高精度頻率測量的場合。且該方法通過確定將比較符號與數字角頻率的符號進行對比，來解決臨近數字頻率點的抖動問題，簡單易用，效率高。

以上詳細介紹了一種測量電網頻率的方法流程，該方法也可以通過相應的裝置實現，下面詳細介紹該裝置的結構和功能。

本發明實施例提供的一種測量電網頻率的裝置，參見圖3所示，包括：

濾波模塊31，用于獲取電網采集的采樣數據，并對采樣數據進行自相關濾波處理。

劃分模塊32，用于對濾波后的采樣數據分為第一采樣數據和第二采樣數據，且第一采樣數據和第二采樣數據共用部分采樣數據。

加窗模塊33，用于基于二階卷積漢寧窗分別對第一采樣數據和第二采樣數據進行加窗處理，分別確定加窗處理后的第一加窗采樣數據和第二加窗采樣數據。

相位確定模塊34，用于確定第一加窗采樣數據的第一相位，并確定第二加窗采樣數據的第二相位。

頻率確定模塊35，用于根據第一相位和第二相位確定電網頻率。

在一種可能的實現方式中，濾波模塊包括：一重濾波單元，用于對k個采樣數據進行第一重自相關濾波處理，確定一重濾波數據rs(m)：

其中，m為延時變量，取值范圍為(0,k-1)；r(n)為第n點的采樣數據；

二重濾波單元，用于根據一重濾波數據進行第二重自相關濾波處理，確定二重濾波數據x(m)，并將二重濾波數據作為濾波后的采樣數據：

其中，m為延時變量，取值范圍為(0,k-1)；rs(n)為第n點的一重濾波數據。

在一種可能的實現方式中，加窗模塊包括：

第一加窗單元，用于對第一采樣數據x(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第一采樣數據進行相加，將相加處理后的數據作為相對應的第一加窗采樣數據。

第二加窗單元，用于對第二采樣數據x’(i)分別進行加窗處理，i＝0,1,…2n-1；將相距為n的經過加窗處理后的第二采樣數據進行相加，將相加處理后的數據作為相對應的第二加窗采樣數據；其中，第一采樣數據x(i)和第二采樣數據x’(i)共用n-1個數據。

在一種可能的實現方式中，頻率確定模塊包括：

角頻率確定單元，用于確定第二相位與第一相位之間的相位差，并根據相位差與2π進行取模運算，確定取模運算后的數字角頻率。

頻率確定單元，用于根據數字角頻率確定電網頻率。

在一種可能的實現方式中，頻率確定單元包括：

確定子單元，用于在數字角頻率與±0.5之間的差值小于預設差值時，確定電網主譜線前一點和后一點的dft值，并確定比較符號，當后一點的dft值大于前一點的dft值時，比較符號為正，否則為負。

比較子單元，用于確定數字角頻率與比較符號是否為相同的符號，若不相同，則將數字角頻率做取反處理；若相同，數字角頻率不變。

處理子單元，用于根據處理后的數字角頻率確定電網頻率，f＝δf×(ω+k)，其中：ω為數字角頻率，k是主譜線值，δf是dft譜的頻率分辨率。

本發明實施例提供的一種測量電網頻率的裝置，在自相關濾波算法基礎上采用等數據長度的自相關兩重濾波，可以有效過濾帶內白噪聲，大幅度提高信噪比snr，從而為后面信號的頻譜分析提供良好的信號質量。采用二階卷積漢寧窗，比普通的窗函數具有更優的旁瓣衰減特性，因此在做頻譜分析時可以大大降低譜間干擾，具有良好的信噪比和抑制譜泄露能力。同時，該裝置可以實現高精度的頻率測量，滿足千分之零點一的分辨率需求，適合高精度頻率測量的場合。且該裝置通過確定將比較符號與數字角頻率的符號進行對比，來解決臨近數字頻率點的抖動問題，簡單易用，效率高。

以上所描述的裝置實施例僅僅是示意性的，其中所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。本領域普通技術人員在不付出創造性的勞動的情況下，即可以理解并實施。

通過以上的實施方式的描述，本領域的技術人員可以清楚地了解到各實施方式可借助軟件加必需的通用硬件平臺的方式來實現，當然也可以通過硬件。基于這樣的理解，上述技術方案本質上或者說對現有技術做出貢獻的部分可以以軟件產品的形式體現出來，該計算機軟件產品可以存儲在計算機可讀存儲介質中，如rom/ram、磁碟、光盤等，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行各個實施例或者實施例的某些部分所述的方法。

前述對本發明的具體示例性實施方案的描述是為了說明和例證的目的。這些描述并非想將本發明限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本發明的特定原理及其實際應用，從而使得本領域的技術人員能夠?qū)崿F(xiàn)并利用本發明的各種不同的示例性實施方案以及各種不同的選擇和改變。本發明的范圍意在由權利要求書及其等同形式所限定。
