本實用新型涉及一種檢測被吸物是否被電磁鐵牢固吸住的檢測裝置。

背景技術：

電磁鐵在通電勵磁吸料時，會在電磁鐵的磁極和被吸物之間產生很大的磁場，同時對外也有少量的漏磁，電磁鐵的表面不同部位有大小不同的磁場產生。磁極與被吸物形成磁路，磁路中的氣隙會增大磁路中的磁阻，氣隙越大磁阻越大，磁場就會變越小。當電磁鐵的電流沒有變化，磁勢就不變，磁極與被吸物中的磁阻增大但漏磁回路的磁阻沒變，這樣就漏磁會增大。在使用多臺電磁鐵聯吊時，吊運方坯等型材時，由于被吸物表面不平整等原因，造成某個電磁鐵與被吸物接觸處有較大的氣隙，由于氣隙有很大的磁阻，在電磁鐵磁極與被吸物之間產生的磁場就會變小，電磁鐵對被吸物的吸力隨之變小，在移動過程中稍有振動就可能出現被吸物脫落的安全事故。

技術實現要素：

本實用新型的目的在于提供一種檢測電磁鐵與被吸物之間氣隙大小的裝置，該裝置能及時發現電磁鐵與被吸物氣隙較大而吸吊不牢固的情況，避免安全事故的發生。

本實用新型采用的技術方案是：一種檢測電磁鐵與被吸物氣隙的裝置，其特征在于：包括活動桿、彈簧、調節螺母和固定盤，所述活動桿的前端是一圓盤，后端設有一行程開關，所述彈簧套在活動桿上；所述固定盤為碗狀，固定盤的中間有一個用于套住活動桿的通孔和一個包住活動桿圓盤的凹槽，固定盤的邊上有連接電磁鐵的安裝孔。

所述彈簧外設有一個彈簧保護罩，所述彈簧保護罩由活動罩和固定罩組成，所述固定罩與固定盤固定在一起。

將本實用新型安裝在電磁鐵的表面，調節好彈簧彈力，當電磁鐵與被吸物接觸較好時，漏磁較小，對圓盤產生的吸力不能克服彈簧彈力，活動桿不動作；當電磁鐵與被吸物氣隙增大時，漏磁增大，對圓盤產生的吸力增大到能克服彈簧彈力時，活動桿會移動，這時行程開關動作，其觸點接通報警器或與起重機聯鎖，從而可避免被吸物未吸牢固仍繼續吊運的情況發生。

附圖說明

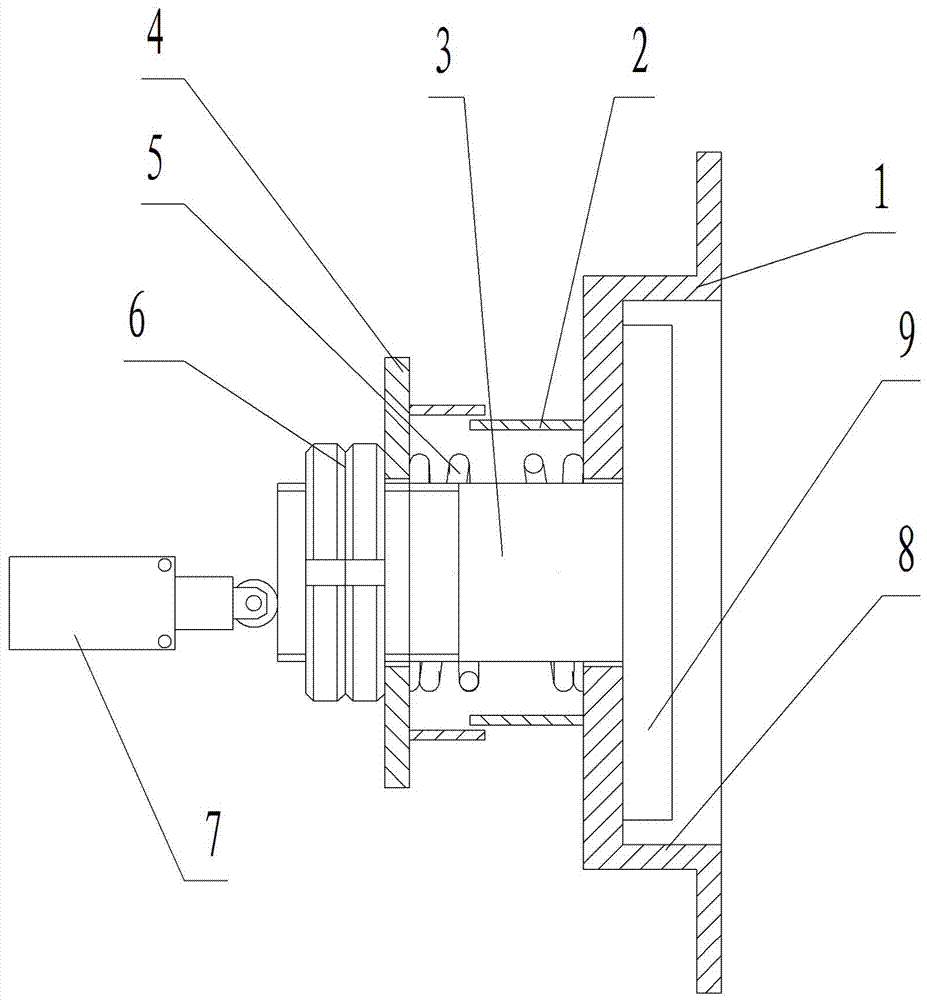

圖1是本實用新型的結構圖：

圖中，1是固定盤，2是固定罩，3是活動桿，4是活動罩，5是彈簧，6是調節螺母，7是行程開關，8是圓盤，9是凹槽。

具體實施方式

下面根據附圖和具體實施方式對本實用新型作進一步說明：

從圖1可知，本實用新型為一種檢測電磁鐵與被吸物氣隙的裝置，包括活動桿、彈簧、調節螺母和固定盤，所述活動桿的前端是一圓盤，后端設有一行程開關，所述彈簧套在活動桿上；所述固定盤為碗狀，固定盤的中間有一個用于套住活動桿的通孔和一個包住活動桿圓盤的凹槽，固定盤的邊上有連接電磁鐵的安裝孔。本實用新型為保護彈簧，在彈簧外設有一個彈簧保護罩，所述彈簧保護罩由活動罩和固定罩組成，所述固定罩與固定盤固定在一起。

工作原理：

將本實用新型安裝在電磁鐵的表面，調節好彈簧彈力，行程開關與報警器或起重機連接。當電磁鐵與被吸物接觸較好時，漏磁較小，對圓盤產生的吸力不能克服彈簧彈力，活動桿不動作；當電磁鐵與被吸物氣隙增大，漏磁增大，對圓盤產生的吸力增大到能克服彈簧彈力時，活動桿會移動，帶動行程開關動作，其觸點接通報警器或與起重機聯鎖，從而可避免被吸物未吸牢固仍繼續吊運的情況發生。

本實用新型所述的實施例僅僅是對實用新型的優選實施方式進行的描述，并非對實用新型構思和范圍進行限定，在不脫離實用新型設計思想的前提下，本領域中工程技術人員對實用新型的技術方案作出的各種變型和改進，均應落入實用新型的保護范圍，實用新型請求保護的技術內容，已經全部記載在權利要求書中。
