本實用新型涉及太赫茲探測技術領域，尤其涉及一種用于太赫茲測試的牧草片樣品池。

背景技術：

太赫茲是指頻率在0.1THz-10THz之間，波長在30μm-1mm之間的電磁波，太赫茲光譜具有以下特點：典型脈寬在皮秒量級，時間分辨力高；許多有機分子、生物大分子的振動和轉動能級都落在THz(太赫茲)波段，對太赫茲呈現出強烈的吸收和色散，不同物質的太赫茲光譜往往呈現出不同的特征，因此使用太赫茲光譜技術可以實現很多有機分子和生物大分子的特征識別；具有很高的時間和空間相干性，通過測量太赫茲透過介質的時域波形可以得到包括振幅和相位的光譜數據，從而同時得到介質對太赫茲的吸收譜和色散譜，計算出介質的復折射率、復介電常數等參數；太赫茲光子能量低，不會對生物組織產生有害的電離，實現無損檢測。

在太赫茲探測中，水對太赫茲光波有很大的吸收，嚴重的影響到實驗的結果,所以如何克服空氣中的水分對實驗的影響是十分重要的，現有的太赫茲探測儀器中對空氣中水分的控制主要是通過充氮氣來排除測試空間空氣，從而排除測試空間的水分，這種方法的缺陷在于無法穩定的控制水在測試空間氣體中的含量，其次是持續通氮氣的消耗太大；而對于以牧草為樣品的測試來說，其種子研磨后壓制的牧草片易碎，易吸收空氣中的水分，同時由于其易碎的特性，試驗中很難旋轉樣品片，完成多角度多部位的探測。

由此，本發明人憑借多年從事相關行業的經驗與實踐，提出一種用于太赫茲測試的牧草片樣品池，以克服現有技術的缺陷。

技術實現要素：

本實用新型的目的在于提供一種用于太赫茲測試的牧草片樣品池，克服現有技術中存在的牧草片易碎難旋轉的問題，該用于太赫茲測試的牧草片樣品池能夠在不接觸樣品片的條件下即可實現牧草片的旋轉。

本實用新型的另一目的在于提供一種用于太赫茲測試的牧草片樣品池，克服現有技術中存在的牧草片氮氣除水消耗大等問題，該用于太赫茲測試的牧草片樣品池能夠實現測試過程中實現牧草片的密封干燥。

本實用新型的目的是這樣實現的，一種用于太赫茲測試的牧草片樣品池，所述用于太赫茲測試的牧草片樣品池包括底座殼體，所述底座殼體內能旋轉地設置有密封的樣品容納殼體，所述樣品容納殼體內設置有用于放置牧草片的樣品槽。

在本實用新型的一較佳實施方式中，所述樣品容納殼體包括第一半殼體，所述第一半殼體的一端密封連接有第二半殼體，所述第一半殼體一端的端面與所述第二半殼體一端的端面相互抵靠，所述第一半殼體的另一端沿周向設置有旋轉結構；所述第二半殼體一端的中心處設置所述樣品槽，所述第一半殼體一端的端面與所述第二半殼體一端的端面之間設置環形的吸濕薄膜。

在本實用新型的一較佳實施方式中，所述第一半殼體一端的端面上設置有環形的、且向內凹設的卡槽，所述第二半殼體一端的端面上與所述卡槽相對的位置設置有能密封卡設于所述卡槽內的凸環結構。

在本實用新型的一較佳實施方式中，所述底座殼體包括基座部，所述基座部自一端向內設置有用于旋轉設置所述樣品容納殼體的容納槽，所述容納槽的深度尺寸與所述樣品容納殼體的高度尺寸相同，所述基座部的一端連接有允許所述旋轉結構通過的環形底座蓋板。

在本實用新型的一較佳實施方式中，所述基座部的另一端的中心處設置基座透孔，所述第二半殼體的另一端設置有定位凸臺，所述定位凸臺能匹配地抵靠套設于所述基座透孔內。

在本實用新型的一較佳實施方式中，所述底座殼體為聚乙烯材料底座殼體，所述樣品容納殼體為聚乙烯材料容納殼體。

由上所述，本實用新型的用于太赫茲測試的牧草片樣品池具有如下有益效果：

(1)本實用新型的用于太赫茲測試的牧草片樣品池，包括底座殼體和密封置于底座殼體內的樣品容納殼體，樣品容納殼體能在底座殼體內繞中心軸旋轉，從而能夠隨時旋轉調整牧草片的測試部位；

(2)本實用新型的樣品容納殼體包括密封對接的兩部分，樣品容納殼體內的樣品槽的開口位于樣品容納殼體密封對接的部位，密封對接的兩部分之間設置環形的吸濕薄膜，吸濕薄膜能夠吸收空氣中的水蒸氣，避免水蒸氣對太赫茲測試產生影響；

(3)本實用新型的用于太赫茲測試的牧草片樣品池采用聚乙烯材料制成，聚乙烯材料對太赫茲光波有較好的透過率，可以減小樣品池對太赫茲測試的影響；

(4)本實用新型的用于太赫茲測試的牧草片樣品池結構簡單，操作方便，利于推廣使用。

附圖說明

以下附圖僅旨在于對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。其中：

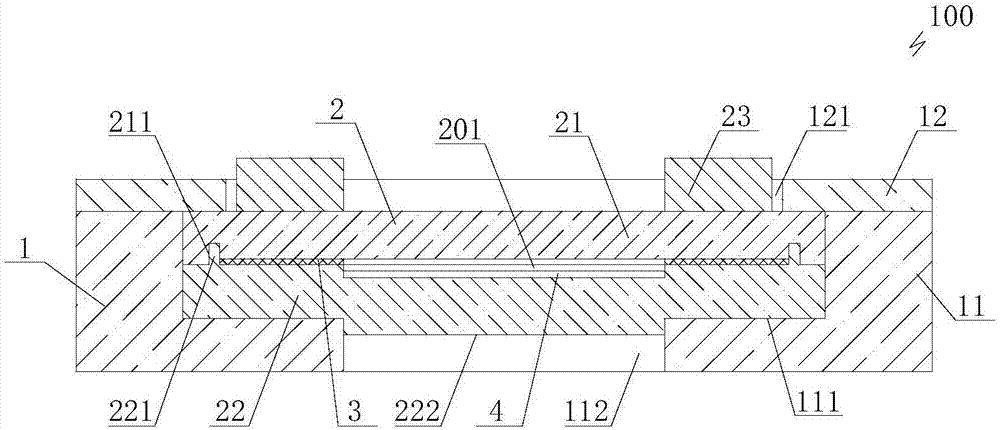

圖1：為本實用新型的用于太赫茲測試的牧草片樣品池的剖視圖。

圖2：為本實用新型的用于太赫茲測試的牧草片樣品池的俯視圖。

圖3：為本實用新型的底座殼體的剖視圖。

圖4：為本實用新型的樣品容納殼體的剖視圖。

圖5：為本實用新型的第二半殼體的俯視圖。

圖中：

100、用于太赫茲測試的牧草片樣品池；

1、底座殼體；

11、基座部；

111、容納槽；112、基座透孔；

12、環形底座蓋板；121、蓋板透孔；

2、樣品容納殼體；

201、樣品槽；

21、第一半殼體；211、卡槽；

22、第二半殼體；221、凸環結構；222、定位凸臺；

23、旋轉結構；

3、吸濕薄膜；

4、牧草片。

具體實施方式

為了對本實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式。

如圖1至圖5所示，本實用新型提供一種用于太赫茲測試的牧草片樣品池100，包括底座殼體1，底座殼體1內能旋轉地設置有密封的樣品容納殼體2，樣品容納殼體2內設置有用于放置牧草片4的樣品槽201。本實用新型的用于太赫茲測試的牧草片樣品池100中，樣品容納殼體2能在底座殼體1內繞中心軸(底座殼體1的軸向中心)旋轉，從而能夠隨時旋轉調整牧草片4的測試部位；本實用新型的用于太赫茲測試的牧草片樣品池結構簡單，操作方便，利于推廣使用。

進一步，如圖1、圖2、圖4、圖5所示，樣品容納殼體2包括第一半殼體21，第一半殼體21的一端密封連接有第二半殼體22，第一半殼體21一端的端面與第二半殼體22一端的端面相互抵靠，第一半殼體21的另一端沿周向設置有旋轉結構23；第二半殼體22一端的中心處設置樣品槽201，第一半殼體21一端的端面與第二半殼體22一端的端面之間設置環形的吸濕薄膜3，兩個端面相互抵靠實現吸濕薄膜3密封壓緊，吸濕薄膜3能夠吸收空氣中的水蒸氣，避免水蒸氣對太赫茲測試產生影響，在本實施方式中，吸濕薄膜3為乙烯-乙烯醇共聚物薄膜(EVAL薄膜)，厚度為0.1mm。操作人員通過手轉旋轉結構23，帶動樣品容納殼體2整體旋轉，能夠實現隨時旋轉調整牧草片的測試部位的目的。太赫茲光透過第一半殼體21或者第二半殼體22(與圖1所示的上下方向相反放置時)對牧草片進行探測測試，因此，在滿足結構強度要求的情況下第一半殼體21或者第二半殼體22的厚度要盡量薄，厚度范圍在0.8mm至2mm之間，樣品槽201的深度根據實際測試的牧草片的來確定。

如圖1、圖4、圖5所示，在本實施方式中，第一半殼體21一端的端面上設置有環形的、且向內凹設(向內凹設指的是圖4中沿自下而上方向設置)的卡槽211，第二半殼體22一端的端面上與卡槽211相對的位置設置有能密封連接于卡槽211內的凸環結構221。凸環結構221能密封連接于卡槽211內，實現了第一半殼體21和第二半殼體22之間的密封固定連接，保證了樣品容納殼體2整體能夠進行旋轉。在本實施方式中，凸環結構221的外側壁與卡槽211的外側壁之間通過螺紋密封連接。

進一步，如圖1、圖2、圖3所示，底座殼體1包括基座部11，基座部11自一端向內設置有用于旋轉設置樣品容納殼體2的容納槽111，容納槽111的深度尺寸H1與樣品容納殼體2的高度尺寸H2相同，基座部11的一端連接有環形底座蓋板12，環形底座蓋板12的蓋板透孔121允許旋轉結構23穿設通過。底座殼體1的橫截面可以是圓形，也可以是矩形，具體形狀可以根據實際需要確定。

進一步，如圖1、圖3所示，容納槽111的槽底中心處設置基座透孔112，第二半殼體22的另一端設置有定位凸臺222，定位凸臺222能匹配地抵靠套設于基座透孔112內。樣品容納殼體2的定位凸臺222旋轉定位于基座透孔112中，操作人員手轉旋轉結構23，帶動樣品容納殼體2繞基座透孔的中心軸(基座透孔的軸向中心)旋轉。

進一步，底座殼體1為聚乙烯材料底座殼體，樣品容納殼體2為聚乙烯材料容納殼體。底座殼體1和樣品容納殼體2均采用聚乙烯材料制成，聚乙烯材料對太赫茲光波有較好的透過率，可以減小樣品池對太赫茲測試的影響。

由上所述，本實用新型的用于太赫茲測試的牧草片樣品池具有如下有益效果：

(1)本實用新型的用于太赫茲測試的牧草片樣品池，包括底座殼體和密封置于底座殼體內的樣品容納殼體，樣品容納殼體能在底座殼體內繞中心軸旋轉，從而能夠隨時旋轉調整牧草片的測試部位；

(2)本實用新型的樣品容納殼體包括密封對接的兩部分，樣品容納殼體內的樣品槽的開口位于樣品容納殼體密封對接的部位，密封對接的兩部分(第一半殼體21和第二半殼體22)之間設置環形的吸濕薄膜，吸濕薄膜能夠吸收空氣中的水蒸氣，避免水蒸氣對太赫茲測試產生影響；

(3)本實用新型的用于太赫茲測試的牧草片樣品池采用聚乙烯材料制成，聚乙烯材料對太赫茲光波有較好的透過率，可以減小樣品池對太赫茲測試的影響；

(4)本實用新型的用于太赫茲測試的牧草片樣品池結構簡單，操作方便，利于推廣使用。

以上所述僅為本實用新型示意性的具體實施方式，并非用以限定本實用新型的范圍。任何本領域的技術人員，在不脫離本實用新型的構思和原則的前提下所作出的等同變化與修改，均應屬于本實用新型保護的范圍。
