本發明涉及油氣田勘探開發，具體涉及的是一種定量評價地震資料成像效果的方法和裝置。

背景技術：

1、隨著勘探開發的逐漸深入，以及大量的三維地震部署的采集與應用，對地震資料品質的要求越來越高，尤其在巖性-構造性油氣藏為主的區域尤為重要，需要進一步甄別因地表低速帶引起的長波長靜校正不足，引起的構造成像不準確的問題，表現為時間域地震剖面上一些假的局部構造以及受地表因素引起的地下波場能量振幅一致性的問題。尤其是在早期的油氣勘探階段，勘探程度低，井控較少，局部構造發育區，不能用實鉆井進行校正，只能從時間域地震剖面進行評價及開展相關工作，給勘探圈閉落實、井位部署造成了一定的困擾。為了能夠在地震資料處理早期，判斷地震處理的成像效果是否與地表之間有一定的相關性，本方法能夠快速結合地震標志層位的解釋，對地震數據構造及振幅能量的相對關系給出定量的評價標準，并及時反饋給處理人員，通過多次迭代的提升，進一步消除因地表引起的成像的問題。

2、現有的技術對資料評價的手段較多，通過相關文獻檢索，例如，《石油地質與工程》2003年第一期趙亮、胡志方的論文《地震資料品質綜合評價方法》一文中只是關于利用地震資料信噪比、頻譜進行了評價，是對地震資料識別能力的一個整體的評價，對地表影響的因素沒有論述。此外，《一種地震資料處理結果的評價方法和裝置》(授權公告號為cn107678073b)中國發明專利，在疊后地震資料評價方面，主要公開了基于合成記錄標定，通過觀察合成記錄與地震之間的匹配程度，該方法主要針對井點分辨率高低的分析，沒有對地震資料成像整體做出定量的化評價，也沒有對地表影響因素做出具體評價，評價過程較為繁瑣，不利于大范圍展開。

3、綜上所述，如何提高快速定量化確定時間域地震數據的成像效果，有效的甄別假構造、地表能量衰減引起的河道刻畫不準，對地震資料成像效果進行定量化評價，并及時反饋處理，實現地震資料處理、解釋一體化協同工作，快速的解決因地表因素引起的地震成像不準的問題。

技術實現思路

1、本發明的目的在于提供一種定量評價地震資料成像效果的方法和裝置，用以解決現有技術在評價地震資料成像效果時，存在考慮影響因素較少引起的地震成像不準的問題。

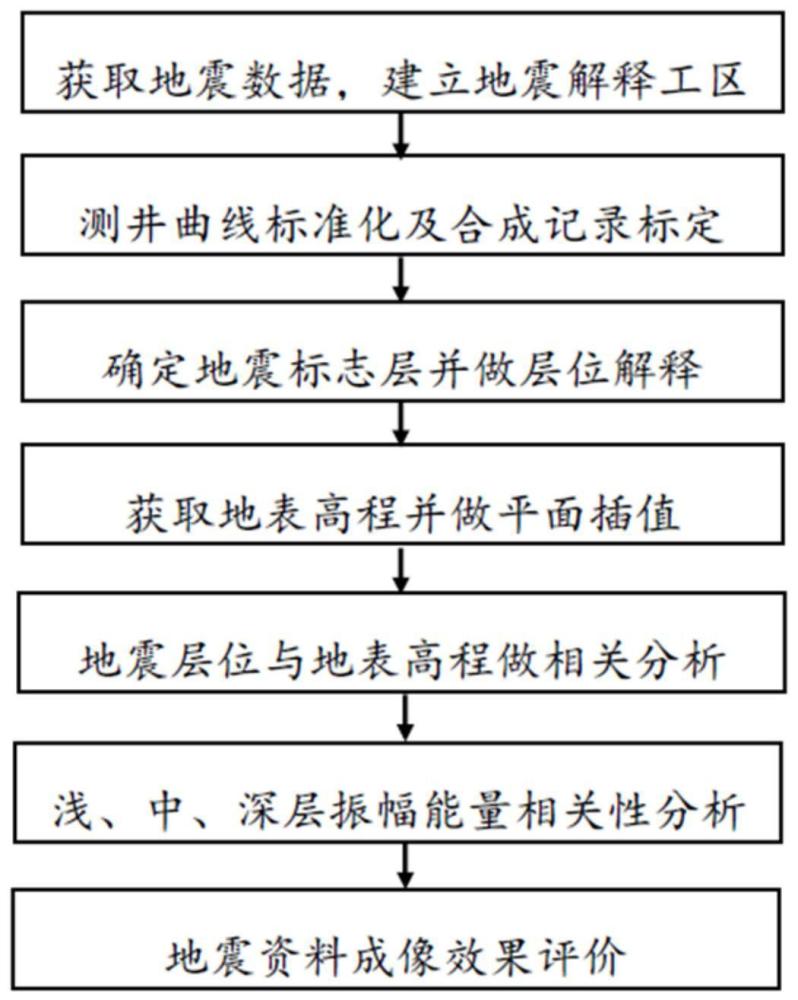

2、為解決上述技術問題，本發明提供了一種定量評價地震資料成像效果的方法包括以下步驟：

3、1)獲取不同深度的地震標志層并對地震標志層做層位解釋；

4、2)選取地表區域并獲取其地表高程數據，并對地表高程數據進行處理以使地表高程數據的間隔與地震層位間隔相同；將步驟1)獲得的不同深度的地震層位數據分別與處理后的地表高程數據進行相關性分析以獲得不同的相關系數，求取所有相關系數的絕對值的平均值以得到第一平均值；

5、3)將步驟1)獲得的解釋的地震標志層位進一步劃分為多個層段，對相鄰的層位間進行均方根振幅能量屬性提取，對獲取的均方根振幅兩兩之間做相關性分析以獲得若干個相關系數，求取所有相關系數的絕對值的平均值以得到第二平均值；

6、4)根據地質特性對第一平均值和第二平均值進行加權求和得到綜合相關系數，利用綜合相關系數對地震資料成像效果進行評價；其中，綜合相關系數結果越小地震資料的成像效果越好。

7、上述技術方案的有益效果為：通過選取合適的地表區域與地震層位數據進行相關分析，將地表區域的影響因素納入對地震資料成像效果的評價，有效的甄別因地表因素引起假構造導致地震資料成像不準的問題，對相鄰的層位間進行均方根振幅能量屬性提取，評價地震資料是否因地表及淺層等橫向能量不一致性導致的目的層段振幅保幅性差等問題，進而快速定量化確定時間域地震數據的成像效果做出定量的評價，并及時反饋于地震處理，并優化相應的處理流程參數。解決生產中面臨的難題，提高地震解釋工作效率。同時，在后續的地震資料中，對于資料品質與地表相關度較高的區域，做出系統評價。

8、進一步地，當在以巖性油氣藏為主的油氣田時，第一平均值取值范圍在0.7-0.9之間，第二平均值取值范圍在0.1-0.3之間，且第一平均值與第二平均值之和為1。

9、上述技術方案的有益效果為：針對以巖性油氣藏為主的油田時，對平均值選擇不同的權重，使結果更加可靠。

10、進一步地，當在以構造油氣藏為主的油氣田時，第一平均值取值范圍在0.1-0.3之間，第二平均值取值范圍在0.7-0.9之間，且第一平均值與第二平均值之和為1。

11、上述技術方案的有益效果為：針對以構造油氣藏為主的油田時，對平均值選擇不同的權重，使結果更加可靠。

12、進一步地，步驟1)不同深度的地震標志層選取方法如下，選取研究區內多個井，對各井的測井曲線進行標準化處理隨后進行合成記錄標定，選取標志層明顯且合成記錄標定與地震波組之間相關系數大于設定閾值的井，縱向上分布均勻且區域內穩定的地震波組的標志層為地震標志層。

13、上述技術方案的有益效果為：選取合適的地震標志層，使內部的地震波組分布均勻且穩定，方便之后的處理。

14、進一步地，步驟2)中對地表高程數據進行處理，具體為對地表高程數據進行插值處理。

15、上述技術方案的有益效果為：對地表數據進行插值處理與地震層位間隔相同方便后續對相關性的計算。

16、進一步地，相關性分析公式如下：

17、rxy＝sxy/sxsy?????????????????????????(1)

18、

19、

20、

21、式中，rxy為樣本相關系數，sxy為樣本協方差，sx表示樣本x的樣本標準差，sy表示樣本y的樣本標準差，n為樣本量。

22、上述技術方案的有益效果為：對數據進行相關性分析以獲取相關系數，便于之后的處理。

23、進一步地，利用綜合相關系數對地震資料成像效果進行評價的評價標準為：綜合相關系數在0-0.001之間，則成像效果好，在0.001-0.1之間次之，在0.1-0.5之間，則成像效果差，在0.5-1之間，則成像效果極其差。

24、上述技術方案的有益效果為：選擇不同的相關評價標準范圍，從而對成像效果進行判斷。

25、進一步地，步驟2)中地表區域選取地表高程最大落差超過100米以上，且底下構造成像與其相似的區域，選擇構造幅度在10-40米之間，面積在0-1平方公里之間且總面積占全區10％以上的小型背斜對其做趨勢面平滑，突出局部構造特征。

26、上述技術方案的有益效果為：選取地表變化大的區域，突出局部構造特征，突出地表因素對地震成像效果的影響。

27、進一步地，地表高程數據為大地高程數據。

28、上述技術方案的有益效果為：選擇大地高程數據，以便于后續處理使結果更加精確。

29、為解決上述技術問題，本發明還提供了一種定量評價地震資料成像效果的裝置，該裝置包括存儲器和處理器，以及存儲在存儲器上的并在處理器上運行的計算機程序，處理器用于執行存儲在存儲器中的計算機程序指令以實現定量評價地震資料成像效果的方法。
