本技術涉及氣相抽提，具體為一種土壤有機污染處理用氣相抽提裝置。

背景技術：

1、氣相抽提技術是一種從復雜的土壤中提取和分離目標化合物的方法，通常用于土壤揮發性有機污染的原位修復，處理包氣帶中地層介質的污染問題，其基本原理是利用真空泵抽提產生負壓，空氣流經污染區域時，解吸并夾帶土壤空隙中的揮發性和半揮發性有機污染物，由氣流將其帶走，經抽提井收集后最終處理，達到凈化包氣帶土壤的目的。

2、經申請人檢索現有的氣相抽提裝置，目前現有的土壤氣相抽提一般將土壤中抽出的有機物氣體通過尾氣排放裝置直接排往大氣中，在修復土壤的同時造成大氣污染，并且抽出的氣體中含有液體有機物無法排放干凈，很可能造成二次污染。在中國專利號cn216297496u公開的土壤氣相抽提的修復裝置，其包括搭載于運輸車上的箱體，在箱體內安裝有連通外部的抽氣泵，在抽氣泵的輸出端依次連通有空氣過濾器、第一鼓風機、吸收塔和氣水分離器，其中，在氣水分離器的右側通過氣管連接有吸附機構，在吸附機構的輸出端固裝有引風泵，在引風泵的尾端設置有排風管，在排風管上設置有檢測部，在檢測部與排風管的輸入端之間設置有連通吸收塔的第二鼓風機，在氣水分離器的底部連通有降解培養池，降解培養池的輸入端與吸收塔的底部連通，其可在現場直接進行土壤修復，并將有機污染回收為土壤養分，有利于降低排放氣體對大氣的污染，環保性更加良好。

3、然而申請人發現，在使用氣相抽提處理土壤污染有機物時，去除了土壤空隙中的揮發性和半揮發性有機污染物，但是土壤中還存在其他狀態污染物，極易造成二次污染，修復效果差。

4、因此針對上述問題，申請人有必要設計一種土壤有機污染處理用氣相抽提裝置來進行問題解決。

技術實現思路

1、本實用新型的目的在于提供一種土壤有機污染處理用氣相抽提裝置，以解決在上述背景技術中提到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種土壤有機污染處理用氣相抽提裝置，包括底座，且底座的頂面靠近中心處固定設置有固定座，所述固定座的頂面固定設置有吹風組件，且吹風組件的輸出端固定連通有連接管道，

3、還包括：控制機構，所述控制機構包含支撐架，且支撐架的底面固定設置有支撐臺，所述支撐臺的底面固定設置有支撐柱，且支撐柱的底面與底座的頂面固定連接；

4、輸送機構，所述輸送機構包含穩固座，且穩固座的底面與支撐臺的頂面固定連接，所述穩固座的頂面固定設置有培養罐，且培養罐與控制機構相適配；

5、防護機構，所述防護機構包含防護套，且防護套套設在連接管道的外表面。

6、進一步的，所述支撐架的頂面固定設置有氣缸，且氣缸的輸出端固定設置有連接桿，所述連接桿遠離氣缸的一端活動貫穿培養罐的一側內表面并固定連接有活塞盤。

7、進一步的，所述連接桿的一側外表面滑動設置有機械密封，且機械密封的一側外表面與培養罐的一側內表面固定連接。

8、進一步的，所述培養罐的一側內表面固定連通有空心管道，且空心管道與防護機構相適配，所述空心管道的一側外表面套設有固定套，所述固定套的一側外表面固定連接有支撐桿，且支撐桿的底面與支撐臺的頂面固定連接。

9、進一步的，所述防護套的一側外表面固定設置有延伸板，且延伸板的一側內表面固定設置有過濾網。

10、進一步的，所述連接管道的一側內表面固定連通有延伸管道，且延伸管道遠離連接管道的一端與空心管道的一側內表面固定連通，所述延伸管道的一側內表面固定設置有閥門。

11、與現有技術相比，本實用新型的有益效果是：該土壤有機污染處理用氣相抽提裝置便于利用微生物修復污染土壤，將防止土壤被二次污染，具體內容如下：

12、1、設置有控制機構和輸送機構，當利用吹風組件氣相抽提土壤中的有機污染物時，啟動氣缸，氣缸便于推動連接桿移動，連接桿便于推動活塞盤移動，將便于推動含有微生物的培養液進入空心管道中，從而便于微生物進入土壤中，將降解土壤中的有機物污染，防止土壤二次污染。

13、2、設置有防護機構和閥門，通過過濾網便于阻止土壤堵塞連接管道的出風口或空心管道的出液口，穩定性高，當吹風組件進行工作時，打開閥門便于氣流通過延伸管道進入空心管道中，將便于給空心管道內部提升壓力，便于含有微生物的培養液進入土壤，對污染土壤進行修復，工作效率高。

技術特征：

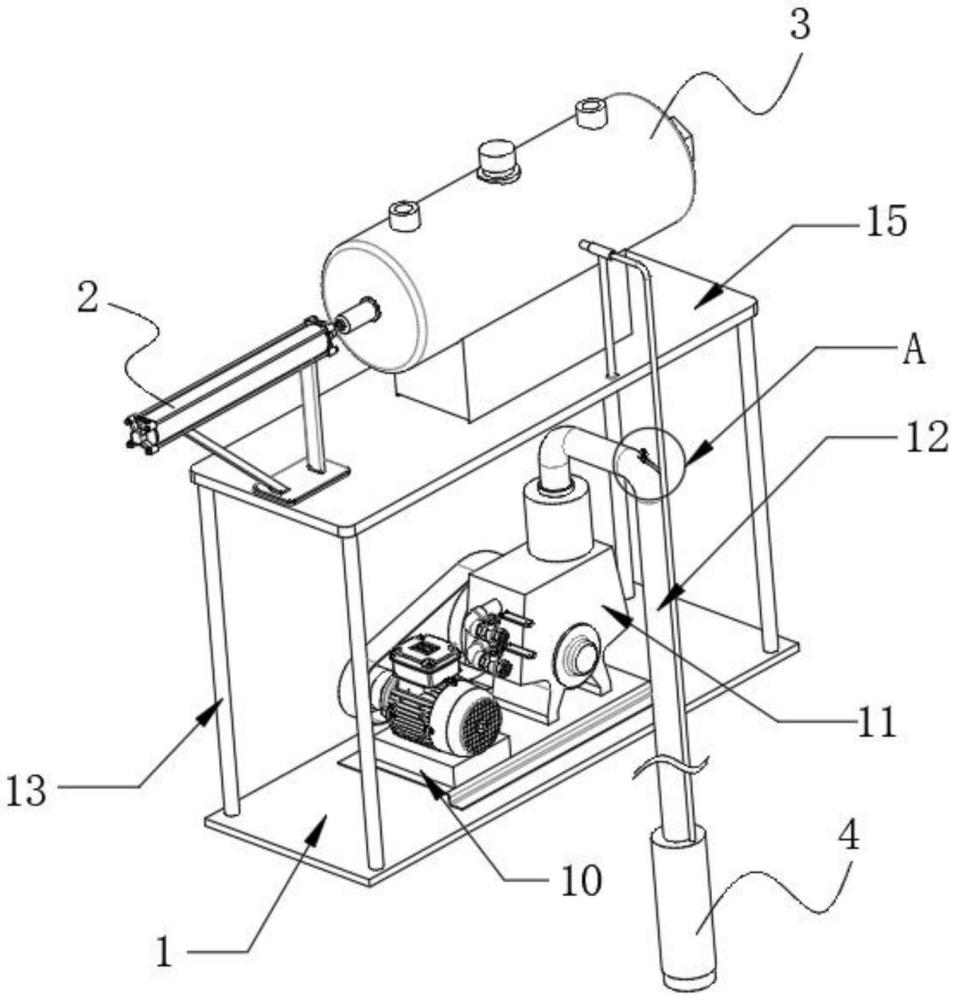

1.一種土壤有機污染處理用氣相抽提裝置，包括底座（1），且底座（1）的頂面靠近中心處固定設置有固定座（10），所述固定座（10）的頂面固定設置有吹風組件（11），且吹風組件（11）的輸出端固定連通有連接管道（12），

2.根據權利要求1所述的一種土壤有機污染處理用氣相抽提裝置，其特征在于：所述支撐架（20）的頂面固定設置有氣缸（21），且氣缸（21）的輸出端固定設置有連接桿（23），所述連接桿（23）遠離氣缸（21）的一端活動貫穿培養罐（31）的一側內表面并固定連接有活塞盤（24）。

3.根據權利要求2所述的一種土壤有機污染處理用氣相抽提裝置，其特征在于：所述連接桿（23）的一側外表面滑動設置有機械密封（22），且機械密封（22）的一側外表面與培養罐（31）的一側內表面固定連接。

4.根據權利要求3所述的一種土壤有機污染處理用氣相抽提裝置，其特征在于：所述培養罐（31）的一側內表面固定連通有空心管道（32），且空心管道（32）與防護機構（4）相適配，所述空心管道（32）的一側外表面套設有固定套（33），所述固定套（33）的一側外表面固定連接有支撐桿（34），且支撐桿（34）的底面與支撐臺（15）的頂面固定連接。

5.根據權利要求4所述的一種土壤有機污染處理用氣相抽提裝置，其特征在于：所述防護套（40）的一側外表面固定設置有延伸板（41），且延伸板（41）的一側內表面固定設置有過濾網（42）。

6.根據權利要求5所述的一種土壤有機污染處理用氣相抽提裝置，其特征在于：所述連接管道（12）的一側內表面固定連通有延伸管道（14），且延伸管道（14）遠離連接管道（12）的一端與空心管道（32）的一側內表面固定連通，所述延伸管道（14）的一側內表面固定設置有閥門（16）。

技術總結
本技術公開了一種土壤有機污染處理用氣相抽提裝置，包括底座，且底座的頂面固定設置有固定座，所述固定座的頂面固定設置有吹風組件，且吹風組件的輸出端固定連通有連接管道，還包括：控制機構，所述控制機構包含支撐架，且支撐架的底面固定設置有支撐臺，所述支撐臺的底面固定設置有支撐柱，且支撐柱的底面與底座的頂面固定連接；輸送機構，所述輸送機構包含穩固座，且穩固座的底面與支撐臺的頂面固定連接，所述穩固座的頂面固定設置有培養罐；防護機構，所述防護機構包含防護套，且防護套套設在連接管道的外表面。該土壤有機污染處理用氣相抽提裝置便于利用微生物修復污染土壤，將防止土壤被二次污染。
