本發明涉及地震勘探資料處理方法領域，更具體地，涉及三維地震數據相干噪聲壓制方法和裝置。

背景技術：

1、相干噪聲主要來源于近地表的散射面波或者與折射視速度相同的強線性面波，嚴重破壞地震數據的質量。這些噪聲具有明顯的相干性，表現為數據中的線性事件，能量集中在特定的傾角范圍。它們的產生與近地表環境的復雜性有關。近地表常常存在各種不均勻性，如裂隙、洞穴、巖屑層等，這些會導致入射波的散射，產生大量散射面波。這些散射面波可視為新的噪聲源，繼續導致面波的繼續散射。

2、近地表環境的隨機性決定了散射特性的位置相關性。隨著檢波器的偏移距改變，其接收的散射面波也會發生變化。同時，不同波場傳播方向上的檢波器，所遇到的散射環境也各不相同，產生的散射面波也各有差異。因此，面波散射效應會隨著偏移距和檢波器-炮點方位的變化而變化。這給相干噪聲的刻畫帶來了困難。

3、在二維地震資料處理中，多數標準方法已能有效抑制相干噪聲。這得益于二維采集的規則性。二維資料按單一方向以規則間隔采樣波場，呈規律的間隔分布。這種分布的周期性和對稱性，為設計平移不變的濾波操作提供了可能。例如，f-k濾波依據波數域?yàn)V波原理，tau-p濾波根據移動特征進行濾波。這些方法足以處理二維資料中的線性噪聲。

4、但是，當處理三維資料時，傳統方法就面臨嚴峻挑戰。三維采集布置廣闊的地面探測網，不同方位探波器隨機排布。三維波場包含全方位的散射噪聲。對給定傳播方向，三維采樣分布不再是規則的，帶來了在該方向上的不均勻采樣。這使得依賴規則采樣的傳統濾波方法難以奏效。

5、相比二維資料，三維資料中的相干噪聲更加復雜多變，其時空分布和傳播特征難以確定。如何有效抑制三維資料中的相干噪聲是一個非常具有挑戰性的難題。因此，希望提出能夠處理不規則空間采樣和噪聲變化情況下三維地震數據相干噪聲壓制的技術方案。

技術實現思路

1、有鑒于此，本發明旨在提出一種針對三維地震數據相干噪聲壓制的技術與方法，可以處理不規則空間采樣和噪聲變化，進行相干噪聲壓制。

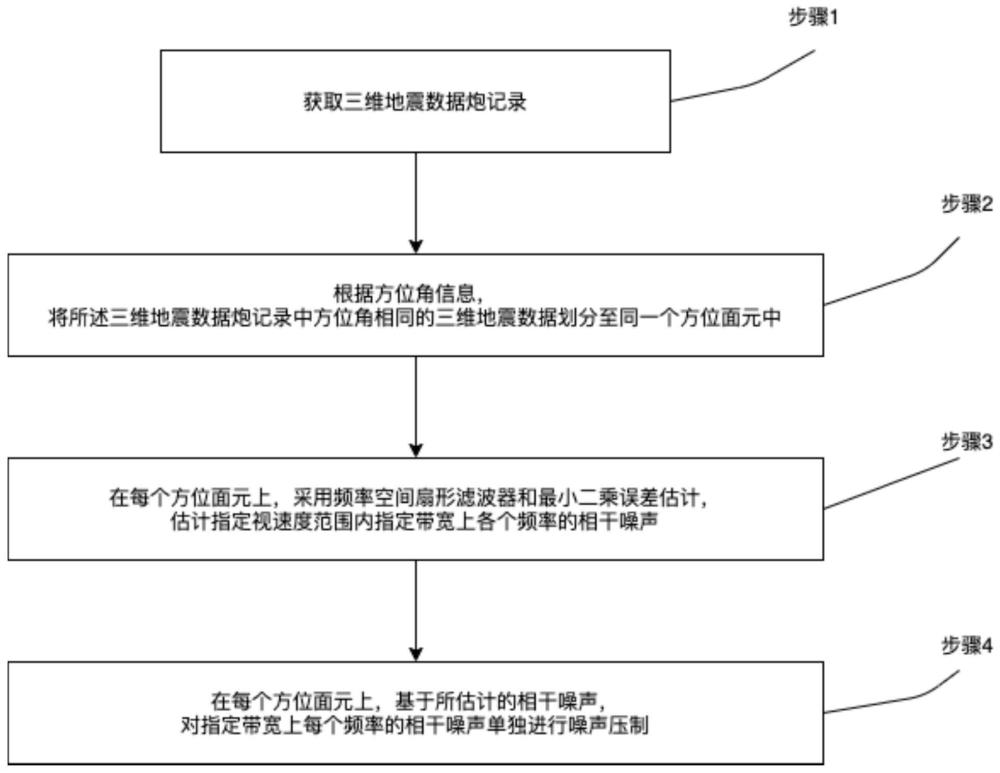

2、根據本發明的一方面，提出了一種三維地震數據相干噪聲壓制方法，所述方法包括：

3、步驟1，獲取三維地震數據炮記錄；

4、步驟2，根據方位角信息，將所述三維地震數據炮記錄中方位角相同的三維地震數據劃分至同一個方位面元中；

5、步驟3，在每個方位面元上，采用頻率空間扇形濾波器和最小二乘誤差估計，估計指定視速度范圍內指定帶寬上各個頻率的相干噪聲；

6、步驟4，在每個方位面元上，基于所估計的相干噪聲，對指定帶寬上每個頻率的相干噪聲單獨進行噪聲壓制。

7、在一些實施方式中，所述步驟3具體包括：

8、步驟31，針對每個方位面元，對劃分至該方位面元的三維地震數據進行傅立葉變換得到d(w，x)，用公式1表示：

9、d(w,x)＝s(w,x)+c(w,x)+r(w,x)，??公式1

10、其中，w表示指定帶寬上的頻率，x表示偏移距，s(w,x)表示期望的信號，c(w,x)表示相干噪聲，r(w,x)表示隨機噪聲；

11、步驟32，對每個頻率w，根據公式2建立相干噪聲的最小二乘誤差估計的目標泛函φ(w)：

12、

13、其中，n表示地震道的序號，xn表示對應地震道的偏移距，f(w,xn)a(w,xn)表示待估計的相干噪聲，f(w,xn)為時間延遲和時間算子，a(w,xn)為加權矩陣函數；

14、步驟33，求目標泛函φ(w)的最優解，得到每個頻率的相干噪聲。

15、在一些實施方式中，針對每個頻率w，用于估計相干噪聲的地震道的數量為：

16、

17、其中，vh表示所述指定視速度范圍的最高視速度，dx表示接收道間距。

18、在一些實施方式中，針對每個方位面元，用于扇形濾波的頻率范圍為從斜率tw1到tw2的扇形區域，其中vh表示所述指定視速度范圍的最高視速度，vl表示所述指定視速度范圍的最低視速度。

19、在一些實施方式中，步驟33具體包括：

20、將加權矩陣函數a(w,xn)表示為偏移距的冪指數：

21、a(w，xn)＝∑mbm(w，vh，vl)xnm，?????????公式3

22、其中，m表示階數，vh表示所述指定視速度范圍的最高視速度，vl表示所述指定視速度范圍的最低視速度，bm表示各階系數，代表了在所述指定視速度范圍內的所有傾斜能量，包括正斜率同相軸和負同相軸；

23、求解公式3中的系數bm，將求解得到的系數bm代入公式3，進而將公式3代入公式2，以求得目標泛函φ(w)的最優解，得到每個頻率成分的相干噪聲。

24、在一些實施方式中，求解公式3中的系數bm具體包括：

25、通過使用當前地震道與其相鄰的接收地震道來求解bm，并選擇m＝0進行解析：

26、b0(w，vh，vl)＝f-1p(w)，??????????公式4

27、其中，

28、

29、其中，表示f(w,xn)的共軛矩陣。

30、根據本發明的另一方面，提出了一種三維地震數據相干噪聲壓制裝置，所述裝置包括：

31、地震記錄獲取單元，用于獲取三維地震數據炮記錄；

32、方位面元?jiǎng)澐謫卧糜诟鶕?jù)方位角信息，將所述三維地震數據炮記錄中方位角相同的三維地震數據劃分至同一個方位面元中；

33、相干噪聲估計單元，用于在每個方位面元上，采用頻率空間扇形濾波器和最小二乘誤差估計，估計指定視速度范圍內指定帶寬上各個頻率的相干噪聲；

34、相干噪聲壓制單元，在每個方位面元上，基于所估計的相干噪聲，對指定帶寬上每個頻率的相干噪聲單獨進行噪聲壓制。

35、在一些實施方式中，所述相干噪聲估計單元具體包括：

36、傅立葉變換子單元，用于針對每個方位面元，對劃分至該方位面元的三維地震數據進行傅立葉變換得到d(w，x)，用公式1表示：

37、d(w,x)＝s(w,x)+c(w,x)+r(w,x)，???公式1

38、其中，w表示指定帶寬上的頻率，x表示偏移距，s(w,x)表示期望的信號，c(w,x)表示相干噪聲，r(w,x)表示隨機噪聲；

39、估計模型構建子單元，用于對每個頻率w，根據公式2建立相干噪聲的最小二乘誤差估計的目標泛函φ(w)：

40、

41、其中，n表示地震道的序號，xn表示對應地震道的偏移距，f(w,xn)a(w,xn)表示待估計的相干噪聲，f(w,xn)為時間延遲和時間算子，a(w,xn)為加權矩陣函數；

42、估計模型求解子單元，求目標泛函φ(w)的最優解，得到每個頻率的相干噪聲。

43、在一些實施方式中，所述估計模型求解子單元具體用于：

44、將加權矩陣函數a(w,xn)表示為偏移距的冪指數：

45、a(w，xn)＝∑mbm(w，vh，vl)xnm，???????公式3

46、其中，m表示階數，vh表示所述指定視速度范圍的最高視速度，vl表示所述指定視速度范圍的最低視速度，bm表示各階系數，代表了在所述指定視速度范圍內的所有傾斜能量，包括正斜率同相軸和負同相軸；

47、求解公式3中的系數bm，將求解得到的系數bm代入公式3，進而將公式3代入公式2，以求得目標泛函φ(w)的最優解，得到每個頻率成分的相干噪聲；

48、其中，通過使用當前地震道與其相鄰的接收地震道來求解bm，并選擇m＝0進行解析：

49、b0(w，vh，vl)＝f-1p(w)，??????????公式4

50、其中，

51、

52、其中，表示f(w,xn)的共軛矩陣。

53、根據本發明的另一方面，還提出了一種電子設備，所述電子設備包括：

54、存儲器，存儲有可執行指令；

55、處理器，所述處理器運行所述存儲器中的所述可執行指令，以實現上文所述的三維地震數據相干噪聲壓制方法。

56、根據本發明的另一方面，還提出了一種計算機可讀存儲介質，該計算機可讀存儲介質存儲有計算機程序，該計算機程序被處理器執行時實現上文所述的三維地震數據相干噪聲壓制方法。

57、有益效果在于：

58、本發明提出了一種針對三維地震數據相干噪聲壓制的技術方案，對三維地震數據進行方位面元?jiǎng)澐郑瑢⑷S地震數據分選到共方位角域，以對每個方位面元的數據獨立進行相干噪聲壓制；在每個方位面元上，采用頻率空間域扇形濾波器和最小二乘優化算法，對每個檢波器上指定視速度范圍的相干噪聲進行局部估計預測，并對指定帶寬上每個頻率成分單獨進行噪聲壓制，從而能夠在不規則空間采樣和噪聲變化情況下進行三維地震數據相干噪聲壓制，具有良好的噪聲壓制效果。

59、本發明的方法和裝置具有其他的特性和優點，這些特性和優點在并入本文中的附圖和隨后的具體實施方式中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施方式中進行詳細陳述，這些附圖和具體實施方式共同用于解釋本發明的特定原理。
