本發明屬于油氣勘探地震處理領域，涉及一種地震速度分析超道集的優化方法及系統。

背景技術：

1、速度分析是地震數據處理中至關重要的一環，其目的在于獲取準確的速度參數，從而提高地震成像精度。速度分析是實現疊加及偏移成像的基本保障，是儲層預測和反演的基礎。隨著勘探進程的不斷深入，地震成像精度對速度精度的需求也越來越高。制約速度分析精度的主要因素在于速度譜的能量團聚焦程度以及超道集的信噪比。

2、人工交互拾取速度譜時，要兼顧速度譜的能量團是否聚焦、超道集的同相軸是否校平、疊加段的信噪比，三者聯合判斷速度的拾取準確度。通常情況下，疊加速度分析需要對地震數據利用相鄰cmp道集組合，形成超道集再計算速度譜以提高速度分析的信噪比。因此超道集的品質是制約速度分析拾取精度的關鍵因素。

3、現有技術中，提出了對生成的速度譜做三維濾波的思路。在動校正后的cmp道集數據上應用f-k濾波，再反動校正，實現超道集的分選，制作速度譜。由于采用f-k濾波，在提升交互速度譜的輸入數據的信噪比的同時，不可避免地產生一些人為的假象或消除不干凈。并且f-k濾波是全局性的，也消除了和線性噪聲頻帶重疊的有效波，所以處理后有效波的特征和連續性變差，嚴重地降低了地震記錄的橫向分辨率。現有技術中還提出了道集資料噪音衰減、道集內相位時差校正及拾取約束的多環節優化速度分析方法，但未見對超道集進行線性噪聲進一步去噪的思路。

4、在速度分析前的地震數據處理過程中，需要兼顧數據信噪比的同時強調信號的保真度以備后續處理。cmp道集上殘留的一部分微弱線性噪音特征不明顯，但是通過cmp道集組合后，在超道集上會凸顯出來，淹沒了有效信號，降低了人工拾取速度的判識度。

技術實現思路

1、為了克服上述現有技術的缺點，本發明的目的在于提供一種地震速度分析超道集的優化方法及系統，本發明在速度譜計算前，通過增加地震道頭信息，實現超道集與cmp道集的靈活抽取，達到壓制因道集組合產生的線性噪聲及cmp道集上的隨機噪聲的目的，并輔以濾波均衡處理以增強反射波優勢頻帶能量，從而提高油氣勘探資料速度分析中超道集的信噪比，改善速度譜上能量團發散問題，實現高精度速度分析的目的。

2、為了達到上述目的，本發明采用以下技術方案予以實現：

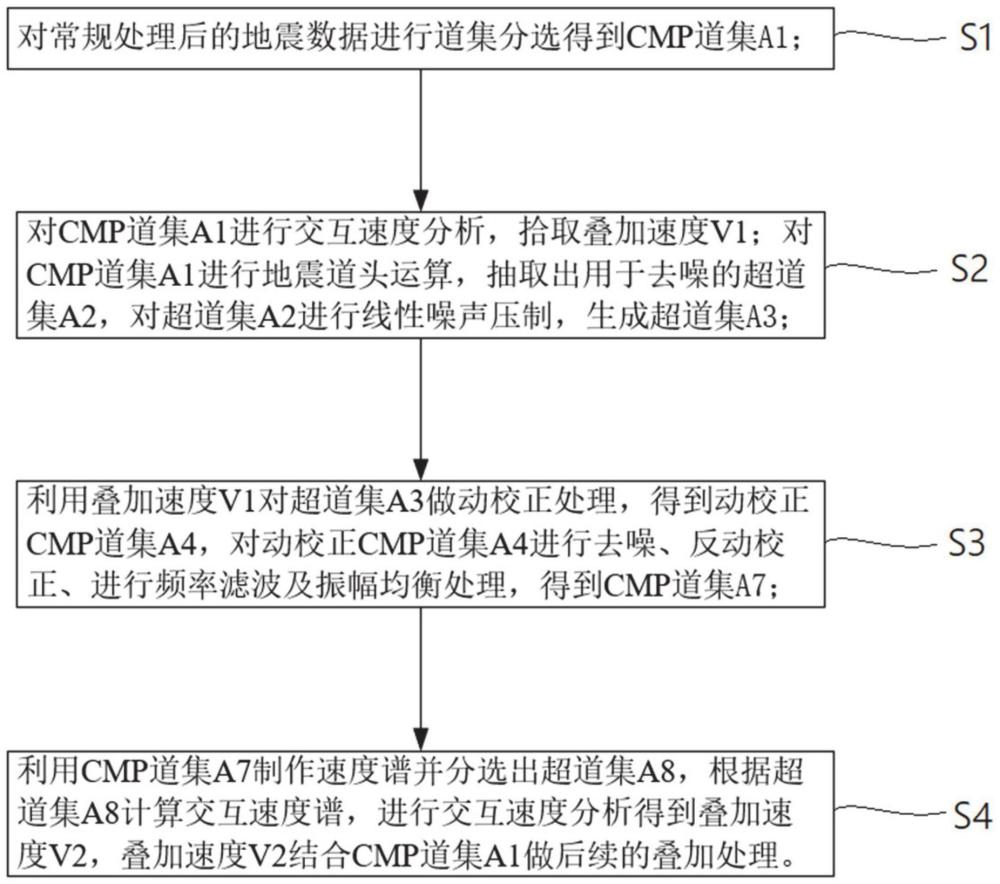

3、本發明公開了一種地震速度分析超道集的優化方法，包括以下步驟：

4、對常規處理后的地震數據進行道集分選得到cmp道集a1；

5、對cmp道集a1進行交互速度分析，拾取疊加速度v1，對cmp道集a1進行地震道頭運算，抽取出用于去噪的超道集a2，對超道集a2進行線性噪聲壓制，生成超道集a3；

6、利用疊加速度v1對超道集a3做動校正處理，得到動校正cmp道集a4，對動校正cmp道集a4進行去噪、反動校正、進行頻率濾波及振幅均衡處理，得到cmp道集a7。

7、利用cmp道集a7制作速度譜并分選出超道集a8，根據超道集a8計算交互速度譜，進行交互速度分析得到疊加速度v2，疊加速度v2結合cmp道集a1做后續的疊加處理。

8、基于上述方法，本發明還公開了一種地震速度分析超道集的優化系統，包括：

9、道集分選模塊：用于對常規處理后的地震數據進行道集分選得到cmp道集a1；

10、道集處理模塊：用于對cmp道集a1進行交互速度分析，拾取疊加速度v1；對cmp道集a1進行地震道頭運算，抽取出用于去噪的超道集a2，對超道集a2進行線性噪聲壓制，生成超道集a3；

11、cmp道集生成模塊：用于利用疊加速度v1對超道集a3做動校正處理，得到動校正cmp道集a4，對動校正cmp道集a4進行去噪、反動校正、進行頻率濾波及振幅均衡處理，得到cmp道集a7；

12、數據疊加模塊：用于利用cmp道集a7制作速度譜并分選出超道集a8，根據超道集a8計算交互速度譜，進行交互速度分析得到疊加速度v2，疊加速度v2結合cmp道集a1做后續的疊加處理。

13、與現有技術相比，本發明具有以下有益效果：

14、本發明方法以不影響后續處理數據的保真性為前提，將用于地震速度分析的低信噪比道集數據通過增加地震道頭信息，實現超道集與cmp道集的靈活抽取，達到壓制超道集上的線性噪聲及隨機噪聲的目的，并輔以濾波及振幅均衡處理以增強反射波優勢頻帶能量，從而提高油氣勘探資料速度分析中超道集的信噪比，改善速度譜上能量團發散問題，實現高精度速度分析的目的。本發明方法能夠使速度譜能量團更聚焦，超道集信噪比提高，反射波優勢頻帶能量增強，從而大幅度提高速度拾取的精度與效率，得到更精確的速度，提高地震資料的信噪比及成像精度。

15、本發明系統包括道集分選模塊、道集處理模塊、cmp道集生成模塊和數據疊加模塊，道集分選模塊用于對常規處理后的地震數據進行道集分選得到cmp道集a1。道集處理模塊用于對cmp道集a1進行交互速度分析，拾取疊加速度v1；對cmp道集a1進行地震道頭運算，抽取出用于去噪的超道集a2，對超道集a2進行線性噪聲壓制，生成超道集a3。cmp道集生成模塊用于利用疊加速度v1對超道集a3做動校正處理，得到動校正cmp道集a4，對動校正cmp道集a4進行去噪、反動校正、進行頻率濾波及振幅均衡處理，得到cmp道集a7。數據疊加模塊用于利用cmp道集a7制作速度譜并分選出超道集a8，根據超道集a8計算交互速度譜，進行交互速度分析得到疊加速度v2，疊加速度v2結合cmp道集a1做后續的疊加處理。各模塊相互配合，可實現超道集與cmp道集的靈活抽取，達到壓制因道集組合產生的線性噪聲及cmp道集上的隨機噪聲的目的，并輔以濾波均衡處理以增強反射波優勢頻帶能量，從而提高油氣勘探資料速度分析中超道集的信噪比，改善速度譜上能量團發散問題，實現高精度速度分析的目的。

技術特征：

1.一種地震速度分析超道集的優化方法，其特征在于，包括以下步驟：

2.如權利要求1所述的一種地震速度分析超道集的優化方法，其特征在于，所述道集分選輸入的第一關鍵字為cmpline，第二關鍵字為cmp，第三關鍵字為offset。

3.如權利要求1所述的一種地震速度分析超道集的優化方法，其特征在于，所述對cmp道集a1進行地震道頭運算，抽取出用于去噪的超道集a2具體如下：

4.如權利要求1所述的一種地震速度分析超道集的優化方法，其特征在于，所述對超道集a2進行線性噪聲壓制，生成超道集a3具體如下：

5.如權利要求1所述的一種地震速度分析超道集的優化方法，其特征在于，所述利用疊加速度v1對超道集a3做動校正處理，得到動校正cmp道集a4，對動校正cmp道集a4進行去噪、反動校正、進行頻率濾波及振幅均衡處理，得到cmp道集a7具體如下：

6.如權利要求5所述的一種地震速度分析超道集的優化方法，其特征在于，所述利用疊加速度v1對超道集a3做動校正處理，得到動校正cmp道集a4具體如下：

7.如權利要求5所述的一種地震速度分析超道集的優化方法，其特征在于，所述對動校正cmp道集a4進行隨機噪聲壓制，生成去噪后的動校正cmp道集a5具體如下：

8.如權利要求5所述的一種地震速度分析超道集的優化方法，其特征在于，所述頻率濾波為帶通濾波。

9.如權利要求1所述的一種地震速度分析超道集的優化方法，其特征在于，所述利用cmp道集a7制作速度譜并分選出超道集a8具體如下：

10.一種如權利要求1所述的地震速度分析超道集的優化系統，其特征在于，包括：

技術總結
本發明屬于油氣勘探地震處理領域，涉及一種地震速度分析超道集的優化方法及系統。本發明方法以不影響后續處理數據的保真性為前提，將用于地震速度分析的低信噪比道集數據通過增加地震道頭信息，實現超道集與CMP道集的靈活抽取，達到壓制超道集上的線性噪聲及隨機噪聲的目的，并輔以濾波及振幅均衡處理以增強反射波優勢頻帶能量，從而提高油氣勘探資料速度分析中超道集的信噪比，改善速度譜上能量團發散問題，實現高精度速度分析的目的。本發明方法能夠使速度譜能量團更聚焦，超道集信噪比提高，反射波優勢頻帶能量增強，從而大幅度提高速度拾取的精度與效率，得到更精確的速度，提高地震資料的信噪比及成像精度。

技術研發人員：李斐,李美,許磊明,朱軍,陳娟,劉小亮,張娜,曹永亮,吳朦朦,劉金濤,王浩坤,李佼佼
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/24
