本發明涉及油氣勘探鉆井領域，更具體地說，它涉及鉆井優化設計中鹽水層的預測方法、系統、設備及介質。

背景技術：

1、鹽水層作為一套特殊的儲層，其成因機理和分布范圍的認識不清已成為勘探路障，在鉆井過程中，鹽水層從鉆井施工到滾動投產均會對勘探產生負面影響，鹽水層的存在易發生井涌、井漏、井塌和卡鉆等井下故障，給鉆井安全作業帶來很大風險挑戰，對工程作業安全和井筒質量影響顯著，因此，探索鹽水層的預測方法具有重要意義。

2、在我國四川盆地、塔里木盆地和渤海灣盆地等地區的鉆井過程中均會鉆遇鹽水層，對優化鉆井帶來了極大地挑戰；如：川東北地區嘉陵江組的膏巖厚度存在差異，局部存在鹽水層，儲層類型主要為裂縫-孔隙型，巖性為云巖或膏巖為主夾雜的灰?guī)r為主，且鹽水層的縱橫向分布不清，遇到鹽水層將增大鉆井難度和風險，需要進行鹽水層的預測以指導鉆井設計和現場作業；如今針對鹽水層的預測技術十分欠缺，還未形成針對性的預測方法技術。

技術實現思路

1、本發明的目的在于提供鉆井優化設計中鹽水層的預測方法、系統、設備及介質，可為勘探滾動開發提供可靠的工程技術保證，規避因鉆遇鹽水層所帶來的負面影響。

2、本發明的上述技術目的是通過以下技術方案得以實現的：

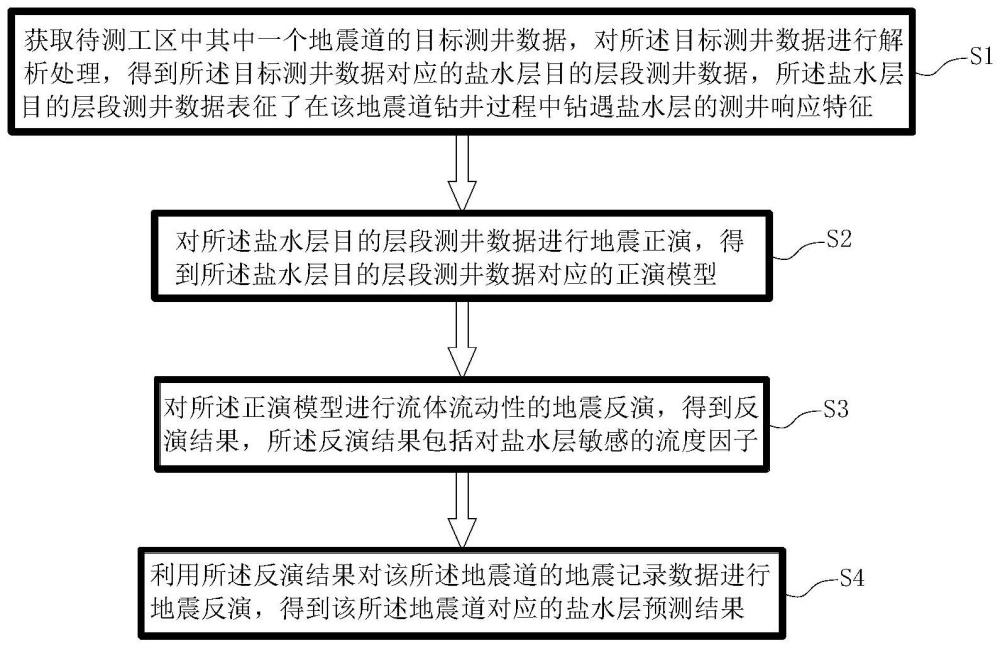

3、第一方面，本申請實施例提供了鉆井優化設計中鹽水層的預測方法，包括以下步驟：

4、s1，獲取待測工區中其中一個地震道的目標測井?dāng)?shù)據，對目標測井?dāng)?shù)據進行解析處理，得到目標測井?dāng)?shù)據對應的鹽水層目的層段測井?dāng)?shù)據，鹽水層目的層段測井?dāng)?shù)據表征了在該地震道鉆井過程中鉆遇鹽水層的測井響應特征；

5、s2，對鹽水層目的層段測井?dāng)?shù)據進行地震正演，得到鹽水層目的層段測井?dāng)?shù)據對應的正演模型；

6、s3，對正演模型進行流體流動性的地震反演，得到反演結果，反演結果包括對鹽水層敏感的流度因子；

7、s4，利用反演結果對該地震道的地震記錄數據進行地震反演，得到該地震道對應的鹽水層預測結果。

8、本發明的有益效果是：在上述處理步驟中，充分利用了鹽水層的測井響應特征的數據，因此利用鹽水層目的層段測井?dāng)?shù)據通過地震正演而建立的正演模型更符合實際，對于正演模型中反演結果的鹽水層敏感的流度因子也更加的準確，通過鹽水層的流體流動性并利用流體流動性引起的地震波頻散效應，進行鹽水層的預測，可以明確鹽水層的分布規律，最終可以達到提高鹽水層的預測精度；而通過鹽水層預測結果可用以支撐鉆井設計，優化鉆井軌跡，降低鉆遇鹽水層的風險，以為勘探滾動開發提供可靠的工程技術保證，規避因鉆遇鹽水層所帶來的負面影響。

9、在上述技術方案的基礎上，本發明還可以做如下改進。

10、進一步，上述方法還包括：

11、對待測工區中每一個地震道進行步驟s1-步驟s4的依次處理，得到待測工區對應的三維鹽水層預測結果。

12、采用上述進一步方案的有益效果是：這樣的好處是可以的到整個待測工區的三維鹽水層預測結果，為鉆井的優化設計提供支撐。

13、進一步，上述目標測井?dāng)?shù)據包括測井縱波速度、測井橫波速度和測井密度中的至少兩項。

14、采用上述進一步方案的有益效果是：結合測井?dāng)?shù)據中的多個數據進行處理，綜合分析獲得鹽水層的預測結果，可以使預測結果更加精準。

15、進一步，上述目標測井?dāng)?shù)據包括在不同溫度和不同壓力條件下的多個子數據。

16、采用上述進一步方案的有益效果是：結合不同溫度、不同壓力下的目標測井?dāng)?shù)據，將溫度和壓力的變化對鹽水層的數據的影響進行考慮，一方面可以使建立的正演模型更加的合理可靠，另一方面可以進一步的提升對鹽水層的預測精度。

17、第二方面，本申請實施例提供了鉆井優化設計中鹽水層的預測系統，應用于第一方面中任一項的鉆井優化設計中鹽水層的預測方法，包括：

18、解析模塊，用于獲取待測工區中其中一個地震道的目標測井?dāng)?shù)據，對目標測井?dāng)?shù)據進行解析處理，得到目標測井?dāng)?shù)據對應的鹽水層目的層段測井?dāng)?shù)據，鹽水層目的層段測井?dāng)?shù)據表征了在該地震道鉆井過程中鉆遇鹽水層的測井響應特征；

19、正演模塊，用于對鹽水層目的層段測井?dāng)?shù)據進行地震正演，得到鹽水層目的層段測井?dāng)?shù)據對應的正演模型；

20、反演模塊，用于對正演模型進行流體流動性的地震反演，得到反演結果，反演結果包括對鹽水層敏感的流度因子；

21、測試模塊，用于利用反演結果對該地震道的地震記錄數據進行地震反演，得到該地震道對應的鹽水層預測結果。

22、進一步，上述系統還包括：

23、整合模塊，用于對待測工區中每一個地震道進行解析模塊、正演模塊、反演模塊和測試模塊的依次處理，得到待測工區對應的三維鹽水層預測結果。

24、進一步，上述在解析模塊中，目標測井?dāng)?shù)據包括測井縱波速度、測井橫波速度和測井密度中的至少兩項。

25、進一步，上述在解析模塊中，目標測井?dāng)?shù)據包括在不同溫度和不同壓力條件下的多個子數據。

26、第三方面，本申請實施例提供了一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，處理器執行計算機程序時實現第一方面中任一項的方法。

27、第四方面，本申請實施例提供了一種非暫態計算機可讀存儲介質，非暫態計算機可讀存儲介質存儲計算機指令，計算機指令使計算機執行第一方面中任一項的方法。

28、與現有技術相比，本發明至少具有以下的有益效果：

29、在本申請的方案中，充分利用了鹽水層的測井響應特征的數據，因此利用鹽水層目的層段測井?dāng)?shù)據通過地震正演而建立的正演模型更符合實際，對于正演模型中反演結果的鹽水層敏感的流度因子也更加的準確，通過鹽水層的流體流動性并利用流體流動性引起的地震波頻散效應，進行鹽水層的預測，可以明確鹽水層的分布規律，最終可以達到提高鹽水層的預測精度；而通過鹽水層預測結果可用以支撐鉆井設計，優化鉆井軌跡，降低鉆遇鹽水層的風險，以為勘探滾動開發提供可靠的工程技術保證，規避因鉆遇鹽水層所帶來的負面影響。

30、在本申請的方案中，結合測井?dāng)?shù)據中的多個數據進行處理，綜合分析獲得鹽水層的預測結果，同時結合不同溫度、不同壓力下的目標測井?dāng)?shù)據，將溫度和壓力的變化對鹽水層的數據的影響進行考慮，一方面可以使建立的正演模型更加的合理可靠，另一方面可以進一步的提升對鹽水層的預測精度。

技術特征：

1.鉆井優化設計中鹽水層的預測方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的鉆井優化設計中鹽水層的預測方法，其特征在于，所述方法還包括：

3.根據權利要求1所述的鉆井優化設計中鹽水層的預測方法，其特征在于，所述目標測井?dāng)?shù)據包括測井縱波速度、測井橫波速度和測井密度中的至少兩項。

4.根據權利要求1所述的鉆井優化設計中鹽水層的預測方法，其特征在于，所述目標測井?dāng)?shù)據包括在不同溫度和不同壓力條件下的多個子數據。

5.鉆井優化設計中鹽水層的預測系統，應用于權利要求1-4中任一項所述的鉆井優化設計中鹽水層的預測方法，其特征在于，包括：

6.根據權利要求5所述的鉆井優化設計中鹽水層的預測系統，其特征在于，所述系統還包括：

7.根據權利要求5所述的鉆井優化設計中鹽水層的預測系統，其特征在于，在所述解析模塊中，所述目標測井?dāng)?shù)據包括測井縱波速度、測井橫波速度和測井密度中的至少兩項。

8.根據權利要求5所述的鉆井優化設計中鹽水層的預測系統，其特征在于，在所述解析模塊中，所述目標測井?dāng)?shù)據包括在不同溫度和不同壓力條件下的多個子數據。

9.一種電子設備，其特征在于，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，處理器執行計算機程序時實現權利要求1-4中任一項所述的方法。

10.一種非暫態計算機可讀存儲介質，其特征在于，所述非暫態計算機可讀存儲介質存儲計算機指令，計算機指令使計算機執行權利要求1-4中任一項所述的方法。

技術總結
本發明公開了鉆井優化設計中鹽水層的預測方法、系統、設備及介質，涉及油氣勘探鉆井領域，該方法包括：獲取待測工區中其中一個地震道的目標測井?dāng)?shù)據，對目標測井?dāng)?shù)據進行解析處理，得到目標測井?dāng)?shù)據對應的鹽水層目的層段測井?dāng)?shù)據，鹽水層目的層段測井?dāng)?shù)據表征了在該地震道鉆井過程中鉆遇鹽水層的測井響應特征；對鹽水層目的層段測井?dāng)?shù)據進行地震正演，得到對應的正演模型；對正演模型進行流體流動性的地震反演，得到反演結果，反演結果包括對鹽水層敏感的流度因子；利用反演結果對該地震道的地震記錄數據進行地震反演，得到該地震道對應的鹽水層預測結果，為勘探滾動開發提供可靠的工程技術保證，規避因鉆遇鹽水層所帶來的負面影響。

技術研發人員：張航,榮準,張琦,劉洋,顏爽,肖俊
受保護的技術使用者：中國石油天然氣股份有限公司
技術研發日：
技術公布日：2025/4/28
