本發明涉及固態電池，特別是涉及一種固態電池的合格判斷方法。

背景技術：

1、固態電池是一種新型的電池技術，相較于傳統液態電池，它采用了固態電解質代替了傳統電池中的液體或凝膠態電解質。固態電池循環壽命是電池性能的重要指標之一，循環壽命預測可以用于判斷固態電池是否合格以及未來的工作性能。現有的固態電池循環壽命評估方法測試周期漫長，需要幾個月甚至幾年的測試時間，這導致固態電池循環壽命評估工作需要大量的時間成本和場地成本，進而使得固態電池全循環壽命周期的測試數據嚴重匱乏，嚴重阻礙了固態電池的發展與應用。

技術實現思路

1、基于此，有必要提供一種固態電池的合格判斷方法，該方法可基于待測電池和標準電池的庫倫效率曲線和容量保持率循環曲線來判斷是否合格。

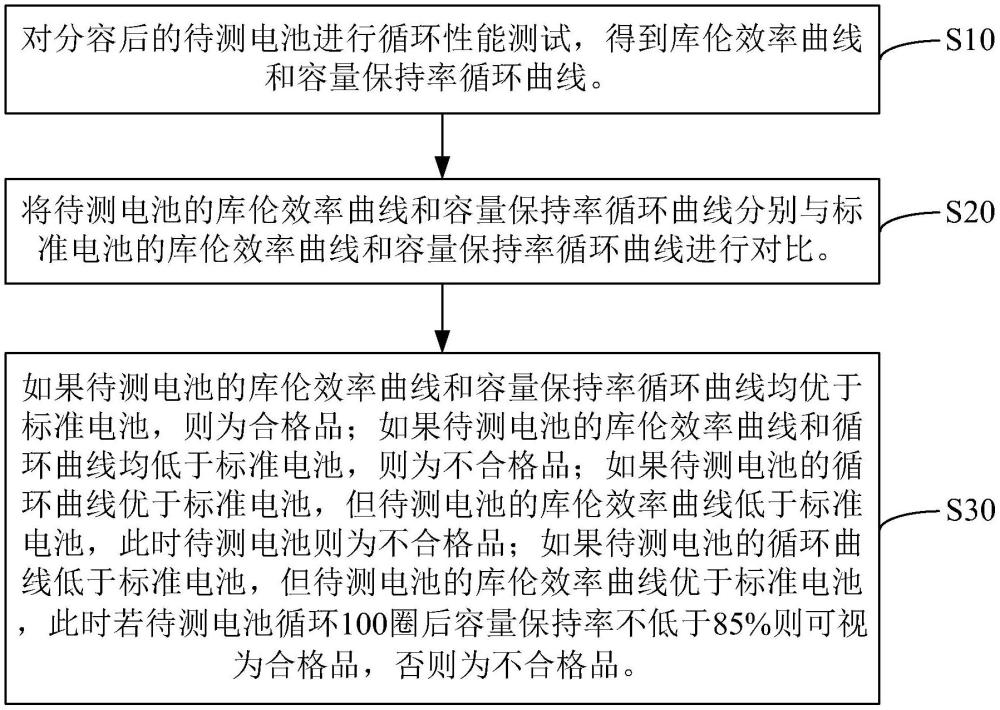

2、一種固態電池的合格判斷方法，包括如下步驟：

3、對分容后的待測電池進行循環性能測試，得到庫倫效率曲線和容量保持率循環曲線；

4、將所述待測電池的庫倫效率曲線和容量保持率循環曲線分別與標準電池的庫倫效率曲線和容量保持率循環曲線進行對比；

5、如果所述待測電池的庫倫效率曲線和容量保持率循環曲線均優于標準電池，則為合格品；

6、如果所述待測電池的庫倫效率曲線和所述循環曲線均低于標準電池，則為不合格品；

7、如果所述待測電池的循環曲線優于標準電池，但所述待測電池的庫倫效率曲線低于標準電池，此時待測電池則為不合格品；

8、如果所述待測電池的循環曲線低于標準電池，但所述待測電池的庫倫效率曲線優于標準電池，此時若待測電池循環100圈后容量保持率不低于85％則可視為合格品，否則為不合格品。

9、本發明提供了一種固態電池的合格判斷方法，該方法基于待測電池和標準電池的庫倫效率曲線和容量保持率循環曲線來判斷是否為合格品，有利于固態電池的發展與應用。

10、在一個可行的實現方式中，如果所述待測電池的庫倫效率曲線優于標準電池，此時若所述待測電池循環n圈內的循環曲線低于標準電池，所述待測電池循環n圈后的循環曲線高于標準電池，其中n≤100，則可視為合格品。

11、在一個可行的實現方式中，對分容后的待測電池進行循環性能測試，得到庫倫效率曲線和容量保持率循環曲線的操作為：對分容后的待測電池在低倍率充放電條件下進行循環性能測試，得到庫倫效率曲線；對分容后的待測電池在常規倍率充放電條件下進行循環性能測試，得到容量保持率循環曲線。

12、在一個可行的實現方式中，所述低倍率充放電條件下的充放電倍率不超過0.1c，所述常規倍率充放電條件下的充放電倍率為1c～2c。

13、在一個可行的實現方式中，對分容后的待測電池在低倍率充放電條件下進行循環性能測試，在完成庫倫效率曲線試驗時，循環性能測試的圈數為15圈～20圈。

14、在一個可行的實現方式中，對分容后的待測電池在常規倍率充放電條件下進行循環性能測試，直至循環到80％soh，進而得到容量保持率循環曲線。

15、在一個可行的實現方式中，所述固態電池為固態鋰離子電池。

16、在一個可行的實現方式中，所述固態鋰離子電池包括正極、固態電解質和負極；和/或

17、所述正極包括正極集流體和位于所述正極集流體至少一側的正極活性物質層，所述正極活性物質層包括正極活性物質、導電劑和粘結劑；

18、所述固態電解質包括鹵化物、硫化物和氧化物中的其中一種；

19、所述負極包括負極集流體和位于所述負極集流體至少一側的負極活性物質層，所述負極活性物質層包括負極活性物質、導電劑和粘結劑。

20、在一個可行的實現方式中，所述固態鋰離子電池包括正極、固態電解質和負極集流體，所述固態鋰離子電池依靠鋰離子在所述負極集流體上進行沉積實現負極反應。

技術特征：

1.一種固態電池的合格判斷方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的固態電池的合格判斷方法，其特征在于，如果所述待測電池的庫倫效率曲線優于標準電池，此時若所述待測電池循環n圈內的循環曲線低于標準電池，所述待測電池循環n圈后的循環曲線高于標準電池，其中n≤100，則可視為合格品。

3.根據權利要求1所述的固態電池的合格判斷方法，其特征在于，對分容后的待測電池進行循環性能測試，得到庫倫效率曲線和容量保持率循環曲線的操作為：對分容后的待測電池在低倍率充放電條件下進行循環性能測試，得到庫倫效率曲線；對分容后的待測電池在常規倍率充放電條件下進行循環性能測試，得到容量保持率循環曲線。

4.根據權利要求3所述的固態電池的合格判斷方法，其特征在于，所述低倍率充放電條件下的充放電倍率不超過0.1c，所述常規倍率充放電條件下的充放電倍率為1c～2c。

5.根據權利要求3或者4所述的固態電池的合格判斷方法，其特征在于，對分容后的待測電池在低倍率充放電條件下進行循環性能測試，在完成庫倫效率曲線試驗時，循環性能測試的圈數為15圈～20圈。

6.根據權利要求3或者4所述的固態電池的合格判斷方法，其特征在于，對分容后的待測電池在常規倍率充放電條件下進行循環性能測試，直至循環到80％soh，進而得到容量保持率循環曲線。

7.根據權利要求1所述的固態電池的合格判斷方法，其特征在于，所述固態電池為固態鋰離子電池。

8.根據權利要求7所述的固態電池的合格判斷方法，其特征在于，所述固態鋰離子電池包括正極、固態電解質和負極；和/或

9.根據權利要求7所述的固態電池的合格判斷方法，其特征在于，所述固態鋰離子電池包括正極、固態電解質和負極集流體，所述固態鋰離子電池依靠鋰離子在所述負極集流體上進行沉積實現負極反應。

技術總結
本發明涉及一種固態電池的合格判斷方法。包括如下步驟：對分容后的待測電池進行循環性能測試，得到庫倫效率曲線和容量保持率循環曲線；將待測電池的庫倫效率曲線和容量保持率循環曲線分別與標準電池的庫倫效率曲線和容量保持率循環曲線進行對比；如果待測電池的循環曲線低于標準電池，但待測電池的庫倫效率曲線優于標準電池，此時若待測電池循環100圈后容量保持率不低于85％則可視為合格品，否則為不合格品。該方法基于庫倫效率曲線和容量保持率循環曲線來判斷是否為合格品，有利于固態電池的發展與應用。

技術研發人員：王田,陳凱,馮玉川,李崢
受保護的技術使用者：蘇州清陶新能源科技有限公司
技術研發日：
技術公布日：2025/4/28
