本技術屬于電氣設備領域，具體地說接地端子箱，涉及一種電纜接地回路的信號檢測的接地端子箱。

背景技術：

1、接線端子箱是一種轉接施工線路，對分支線路進行標注，為布線和查線提供方便的一種接口裝置，為便于施工及調試，能夠將一些較為特殊且安裝設置較為有規律的產品如接地回路的信號檢測裝置安裝在接線端子箱內，能夠方便檢測接地回路的信號，保證接地回路的正常使用。

2、公開號為cn214378904u的專利申請，公開了一種改良版等電位接地端子箱，一種改良版等電位接地端子箱，包括一側開口的箱體和安裝于箱體內的端子板，所述箱體的側壁上開設有若干進線口，每個所述進線口內均穿設有接地導線，所述端子板上開設有若干連接孔，所述連接孔內滑動連接有固定螺栓，所述固定螺栓穿過連接孔一端的栓體上開設有孔洞，所述接地導線穿過進線口的一端與孔洞滑動相連，所述固定螺栓穿過連接孔的一端螺紋連接有固定螺母，所述固定螺母將接地導線固定在端子板上。通過采用上述技術方案，將接地導線通過固定螺栓固定在端子板上，便于后續對接地導線進行拆卸和檢修。

3、上述對比文件在使用時僅僅是使用固定螺栓把接地導線固定在端子板上，接地導線在使用時會出現線路較長的問題，不同的導線纏繞一起放置在箱體內，上述對比文件不能夠對不同的導線進行分類自動收卷，同時不能夠對正在被收卷的導線進行夾緊固定，不利于線路的排查維修，同時容易損壞導線。

4、綜上，因此本實用新型提供了一種電纜接地回路的信號檢測的接地端子箱，以解決上述問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種電纜接地回路的信號檢測的接地端子箱，其優點在于，能夠對不同的接地線進行自動收卷和放線，同時能夠更好的對正在被收卷和放線的接地線固定。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種電纜接地回路的信號檢測的接地端子箱，包括箱體、傳輸檢測器、端子接口、自動收卷固定組件和接地線，所述箱體內固定裝設有所述傳輸檢測器，所述傳輸檢測器上固定裝設有所述端子接口，所述自動收卷固定組件與所述箱體的內壁固定連接，所述接地線的一端插設在所述端子接口內，所述接地線穿設在所述自動收卷固定組件和所述箱體內。

4、通過采用上述技術方案，箱體能夠對接地端子箱中的各個部件進行保護，傳輸檢測器能夠對接地回路進行信號檢測和輸送，端子接口能夠方便接地線和傳輸檢測器連接，自動收卷固定組件能夠對接地線自動收卷和放線，同時自動收卷固定組件能夠對正在被收卷和放線的接地線進行固定限位，接地線能夠方便傳輸信息。

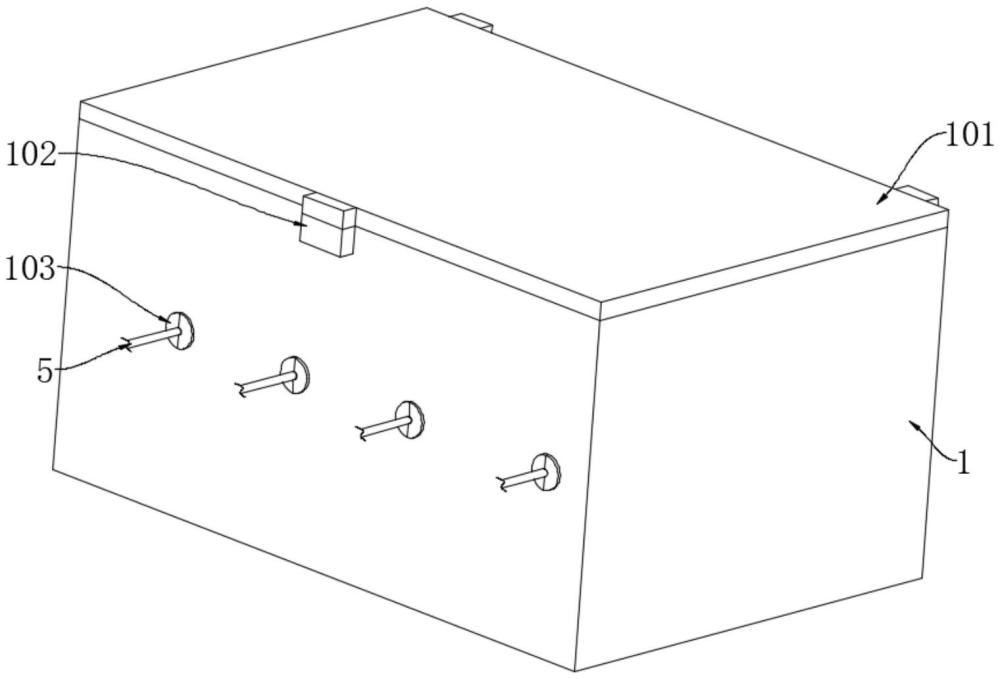

5、本實用新型進一步設置為：所述箱體的頂部轉動裝設有箱蓋，所述箱體和所述箱蓋的側壁均固定裝設有鎖扣，所述箱體的側壁穿設有卡扣。

6、通過采用上述技術方案，箱蓋能夠密封箱體，鎖扣能夠方便固定箱蓋和箱體，卡扣能夠固定接地線。

7、本實用新型進一步設置為：所述自動收卷固定組件包括電機、轉動板和限位夾，所述轉動板與所述電機的輸出軸固定連接，所述限位夾與所述轉動板轉動連接。

8、通過采用上述技術方案，電機啟動能夠帶動轉動板轉動，轉動板轉動能夠帶動限位夾轉動，限位夾能夠繞著電機的輸出軸的中心軸轉動。

9、本實用新型進一步設置為：所述自動收卷固定組件包括固定板和卷線軸，所述卷線軸固定裝設在所述固定板的側壁，所述卷線軸上固定裝設有固定筒。

10、通過采用上述技術方案，固定板能夠固定卷線軸，卷線軸上能夠纏繞接地線，固定筒能夠固定彈簧，固定筒能夠對限位筒限位。

11、本實用新型進一步設置為：所述自動收卷固定組件包括彈簧，所述彈簧與所述固定筒的頂壁固定連接。

12、通過采用上述技術方案，彈簧能夠給固定夾推力。

13、本實用新型進一步設置為：所述自動收卷固定組件包括固定夾，所述固定夾與所述彈簧固定連接，所述固定夾上固定裝設有限位筒，所述彈簧穿設在所述限位筒內，所述限位筒穿設在所述固定筒內。

14、通過采用上述技術方案，固定夾能夠夾緊接地線，限位筒能夠對彈簧限位，防止彈簧彎曲，同時限位筒能夠對固定夾限位，防止兩片固定夾錯位。

15、本實用新型進一步設置為：所述自動收卷固定組件包括防滑片，防滑片通過粘接的方式裝設在所述固定夾上。

16、通過采用上述技術方案，防滑片能夠更好的固定接地線，防止接地線滑動。

17、綜上所述，本實用新型的有益技術效果為：

18、1、通過自動收卷固定組件的使用，能夠實現對不同的接地線進行自動收卷和放線的效果，能夠防止不同的接地線互相纏繞造成損壞，同時能夠方便排查和維修。

19、2、通過自動收卷固定組件的使用，能夠實現對正在被收卷的不同的接地線進行固定的效果，防止正在被收卷的接地線由于拉扯與端子接口脫離，防止接地線上的連接端被拉扯損壞。

20、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

1.一種電纜接地回路的信號檢測的接地端子箱，包括：箱體(1)、傳輸檢測器(2)、端子接口(3)、自動收卷固定組件(4)和接地線(5)，其特征在于所述箱體(1)內固定裝設有所述傳輸檢測器(2)，所述傳輸檢測器(2)上固定裝設有所述端子接口(3)，所述自動收卷固定組件(4)與所述箱體(1)的內壁固定連接，所述接地線(5)的一端插設在所述端子接口(3)內，所述接地線(5)穿設在所述自動收卷固定組件(4)和所述箱體(1)內。

2.根據權利要求1所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述箱體(1)的頂部轉動裝設有箱蓋(101)，所述箱體(1)和所述箱蓋(101)的側壁均固定裝設有鎖扣(102)，所述箱體(1)的側壁穿設有卡扣(103)。

3.根據權利要求1所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述自動收卷固定組件(4)包括電機(401)、轉動板(402)和限位夾(403)，所述轉動板(402)與所述電機(401)的輸出軸固定連接，所述限位夾(403)與所述轉動板(402)轉動連接。

4.根據權利要求3所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述自動收卷固定組件(4)包括固定板(404)和卷線軸(405)，所述卷線軸(405)固定裝設在所述固定板(404)的側壁，所述卷線軸(405)上固定裝設有固定筒(406)。

5.根據權利要求4所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述自動收卷固定組件(4)包括彈簧(407)，所述彈簧(407)與所述固定筒(406)的頂壁固定連接。

6.根據權利要求5所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述自動收卷固定組件(4)包括固定夾(408)，所述固定夾(408)與所述彈簧(407)固定連接，所述固定夾(408)上固定裝設有限位筒(409)，所述彈簧(407)穿設在所述限位筒(409)內，所述限位筒(409)穿設在所述固定筒(406)內。

7.根據權利要求6所述的一種電纜接地回路的信號檢測的接地端子箱，其特征在于，所述自動收卷固定組件(4)包括防滑片(410)，所述防滑片(410)通過粘接的方式裝設在所述固定夾(408)上。

技術總結
本技術公開了一種電纜接地回路的信號檢測的接地端子箱，涉及電氣設備技術領域，旨在解決不能夠對不同的接地線進行自動收卷、放線和固定的問題，其技術方案要點是：包括箱體、傳輸檢測器、端子接口、自動收卷固定組件和接地線，箱體內固定裝設有傳輸檢測器，傳輸檢測器上固定裝設有端子接口，自動收卷固定組件與箱體的內壁固定連接，接地線的一端插設在端子接口內，接地線穿設在自動收卷固定組件和箱體內，箱體的頂部轉動裝設有箱蓋。本技術通過自動收卷固定組件的使用，能夠對不同的接地線進行自動收卷和放線，同時能夠對正在被收卷和放線的接地線進行更好的固定，使用方便。
