本技術涉及光伏儲能逆變器領域，尤其涉及一種三相逆變器自動化校準平臺以及智能校準系統。

背景技術：

1、由于光伏、風電本身無法時刻滿足并網的功率要求，光伏加儲能的產業模式飛速發展，其中儲能逆變器的重要性不可替代。

2、儲能逆變器的出廠需要經過嚴格校準，而現有儲能逆變器的出廠校準主要存在兩方面的不足：第一，校準時無法實施記錄數據，需要一邊校準一邊記錄導致校準效率低下；第二，校準時需要接入380v的強電，在校準出現故障時不清楚故障的具體位置，容易引發電擊風險。因此，行業內需要研發出一種校準設備以解決上述問題，一方面縮短儲能逆變器進行出廠校準的所需時間，另一方面減少校準過程中的電擊風險。

技術實現思路

1、本實用新型所要解決的技術問題是：如何設計出一種校準設備，可以縮短儲能逆變器進行出廠校準的所需時間，并減少校準過程中的電擊風險。

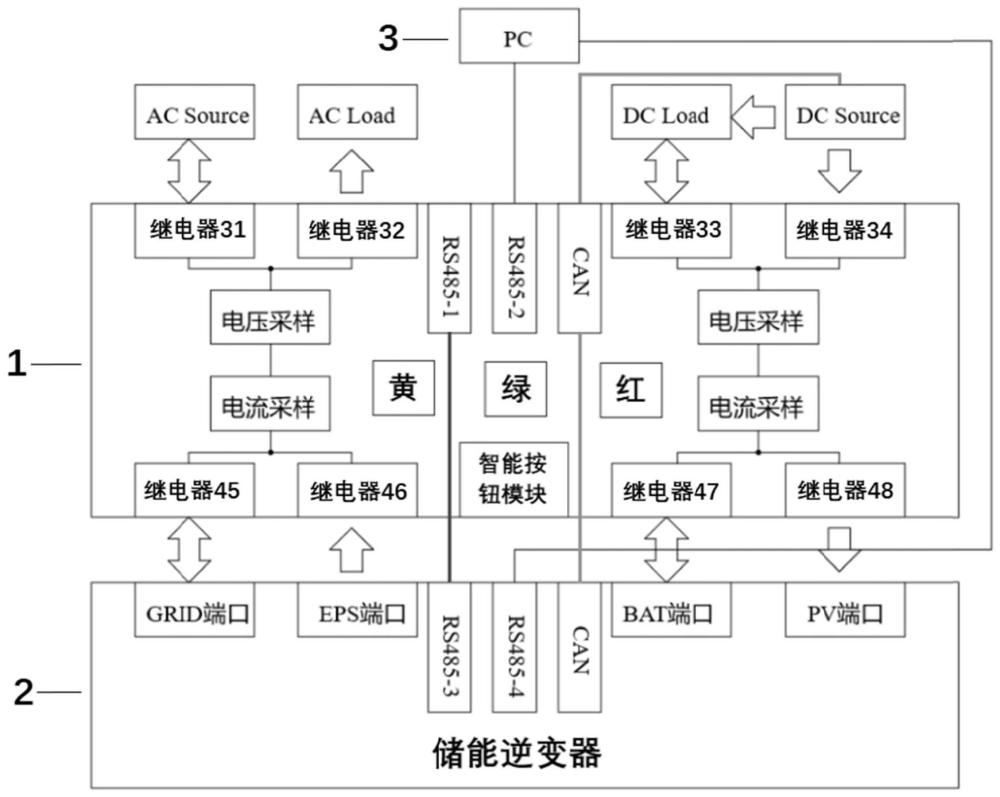

2、為解決上述問題，本實用新型實施例提出一種三相逆變器自動化校準平臺以及智能校準系統。第一方面，所述三相逆變器自動化校準平臺用于連接儲能逆變器以及外接總模塊，并進行儲能逆變器的校準，所述三相逆變器自動化校準平臺包括：第一采樣模塊、第二采樣模塊、外接端繼電模塊、校準端繼電模塊、人機交互模塊、控制模塊，所述人機交互模塊包括led顯示模塊、智能按鈕模塊；所述第一采樣模塊與所述外接端繼電模塊連接，所述第二采樣模塊與所述外接端繼電模塊連接，所述第一采樣模塊與所述校準端繼電模塊連接，所述第二采樣模塊與所述校準端繼電模塊連接；所述第一采樣模塊、所述第二采樣模塊、所述外接端繼電模塊、所述校準端繼電模塊、所述人機交互模塊，均與所述控制模塊連接，所述智能按鈕模塊通過所述控制模塊連接所述led顯示模塊，并控制所述led顯示模塊的顯示狀態。

3、其進一步的技術方案為，所述三相逆變器自動化校準平臺連接至少一臺外設的pc計算機，所述三相逆變器自動化校準平臺還包括第一通訊模塊，所述第一通訊模塊與所述pc計算機連接，所述pc計算機與所述儲能逆變器連接。

4、其進一步的技術方案為，所述外接總模塊包括直流源模塊、直流負載模塊、交流負載模塊、交流源模塊，所述直流源模塊與所述外接端繼電模塊的第一繼電器連接，所述直流負載模塊與所述外接端繼電模塊的第二繼電器連接，所述交流負載模塊與所述外接端繼電模塊的第三繼電器連接，所述交流源模塊與所述外接端繼電模塊的第四繼電器連接；所述第一繼電器、所述第二繼電器均與所述第一采樣模塊連接，所述第三繼電器、所述第四繼電器均與所述第二采樣模塊連接。

5、其進一步的技術方案為，所述儲能逆變器包括gird端口模塊、eps端口模塊、bat端口模塊、pv端口模塊，還包括第二通訊模塊，所述gird端口模塊與所述校準端繼電模塊的第五繼電器連接，所述eps端口模塊與所述校準端繼電模塊的第六繼電器連接，所述bat端口模塊與所述校準端繼電模塊的第七繼電器連接，所述pv端口模塊與所述校準端繼電模塊的第八繼電器連接；所述第五繼電器、所述第六繼電器均與所述第一采樣模塊連接，所述第七繼電器、所述第八繼電器均與所述第二采樣模塊連接；所述第一通訊模塊與所述第二通訊模塊連接，所述第二通訊模塊與所述pc計算機連接。

6、其進一步的技術方案為，所述第一通訊模塊包括第一can單元、第一rs485單元、第二rs485單元，外設的儲能逆變器的所述第二通訊模塊包括第二can單元、第三rs485單元、第四rs485單元；所述第一通訊模塊的第一rs485單元與所述第二通訊模塊的第三rs485單元連接，所述第一通訊模塊的第二rs485單元與所述pc計算機連接，所述pc計算機與所述第二通訊模塊的第四rs485單元連接，所述第一通訊模塊的第一can單元與所述第二通訊模塊的第二can單元連接，所述第一通訊模塊的第一can單元還與所述外接總模塊的交流源模塊連接。

7、其進一步的技術方案為，所述led顯示模塊包括與控制模塊相連接的黃色警示燈、綠色通過燈、紅色故障燈、故障提醒蜂鳴器，所述紅色故障燈與所述故障提醒蜂鳴器的狀態同步變化。

8、其進一步的技術方案為，所述智能按鈕模塊包括按鈕排線單元、啟動按鈕單元、緊急按鈕單元、第一按鈕狀態顯示單元、第二按鈕狀態顯示單元；所述按鈕排線單元與所述控制模塊連接，所述啟動按鈕單元、所述緊急按鈕單元、所述第一按鈕狀態顯示單元、所述第二按鈕狀態顯示單元，均與所述按鈕排線單元連接。

9、第二方面，本實用新型實施例還提出一種智能校準系統，所述智能校準系統包括如第一方面所述的三相逆變器自動化校準平臺。

10、儲能逆變器的出廠需要經過嚴格校準，而現有儲能逆變器的出廠校準主要存在兩方面的不足：第一，校準時無法實施記錄數據，需要一邊校準一邊記錄導致校準效率低下；第二，校準時需要接入380v的強電，在校準出現故障時不清楚故障的具體位置，容易引發電擊風險。本申請解決了上述問題，實現了儲能逆變器在校準場景中的功能拓展，可以顯著縮短儲能逆變器進行出廠校準的所需時間，并減少校準過程中的電擊風險。

技術特征：

1.一種三相逆變器自動化校準平臺，其特征在于，用于連接儲能逆變器以及外接總模塊，并進行儲能逆變器的校準，所述三相逆變器自動化校準平臺包括：

2.根據權利要求1所述的三相逆變器自動化校準平臺，其特征在于：

3.根據權利要求2所述的三相逆變器自動化校準平臺，其特征在于：

4.根據權利要求3所述的三相逆變器自動化校準平臺，其特征在于：

5.根據權利要求4所述的三相逆變器自動化校準平臺，其特征在于：

6.根據權利要求5所述的三相逆變器自動化校準平臺，其特征在于：

7.根據權利要求6所述的三相逆變器自動化校準平臺，其特征在于：

8.一種智能校準系統，其特征在于：所述智能校準系統包括如權利要求1-7任意一項所述的三相逆變器自動化校準平臺。

技術總結
本技術公開了一種三相逆變器自動化校準平臺以及智能校準系統，用于連接儲能逆變器以及外接總模塊，并進行儲能逆變器的校準，平臺的第一采樣模塊與外接端繼電模塊連接，第二采樣模塊與外接端繼電模塊連接，第一采樣模塊與校準端繼電模塊連接，第二采樣模塊與校準端繼電模塊連接；第一采樣模塊、第二采樣模塊、外接端繼電模塊、校準端繼電模塊、人機交互模塊，均與控制模塊連接，智能按鈕模塊通過控制模塊連接LED顯示模塊，并控制LED顯示模塊的顯示狀態。本申請方案的技術效果為，實現了儲能逆變器在校準場景中的功能拓展，可以顯著縮短儲能逆變器進行出廠校準的所需時間，并減少校準過程中的電擊風險。

技術研發人員：尹國軍,向昌波,李曉鋒,喻昭,毛德
受保護的技術使用者：深圳市格伏恩新能源科技有限公司
技術研發日：20240312
技術公布日：2025/4/24
