本公開涉及一種用于對自動駕駛的車輛的規劃路線的方法、一種用于執行該方法的存儲介質、一種用于自動駕駛車輛的路線規劃的系統以及一種具有這種系統的車輛。尤其是，本公開涉及用于自動駕駛車輛的車道精確的路線計算。

背景技術：

1、自動駕駛的駕駛輔助系統正變得越來越重要。自動駕駛可以在不同的自動化程度下進行。示例性的自動化程度是輔助自動駕駛、部分自動駕駛、有條件自動駕駛、高度自動駕駛或完全自動駕駛。上述五種自動化程度對應于根據2021年4月30日的sae?j3016標準(sae-society?of?automotive?engineering)中的sae?1至5級。在全自動駕駛(sae?5級)中，系統可以在任何道路和環境條件下執行動態駕駛?cè)蝿?wù)的所有方面，其也由人類駕駛員掌握。

2、如今的路線規劃系統能夠快速且有效地計算出從起點到目的地的優化路線，并預測到達時間和/或行程時間。對于路線規劃，一般僅考慮行程區段的拓撲特性(如岔路連接)和動態特性(如當前速度、道路施工)。不進行例如對結構條件的進一步考察，這尤其是在與用于自動駕駛的駕駛員輔助系統結合地根據其功能性顯現可以導致效率低的路線規劃和/或駕駛員輔助系統用戶的不滿。

技術實現思路

1、本公開的任務是說明一種用于對自動駕駛的車輛規劃路線的方法、一種用于執行該方法的存儲介質、一種用于自動駕駛車輛的路線規劃的系統以及一種具有該系統的車輛，它們能夠?qū)崿F(xiàn)自動駕駛車輛的高效路線規劃。尤其是，本公開的任務是實現自動駕駛模式的最大可用性。

2、該任務由獨立權利要求的主題解決。有利的構型在從屬權利要求中給出。

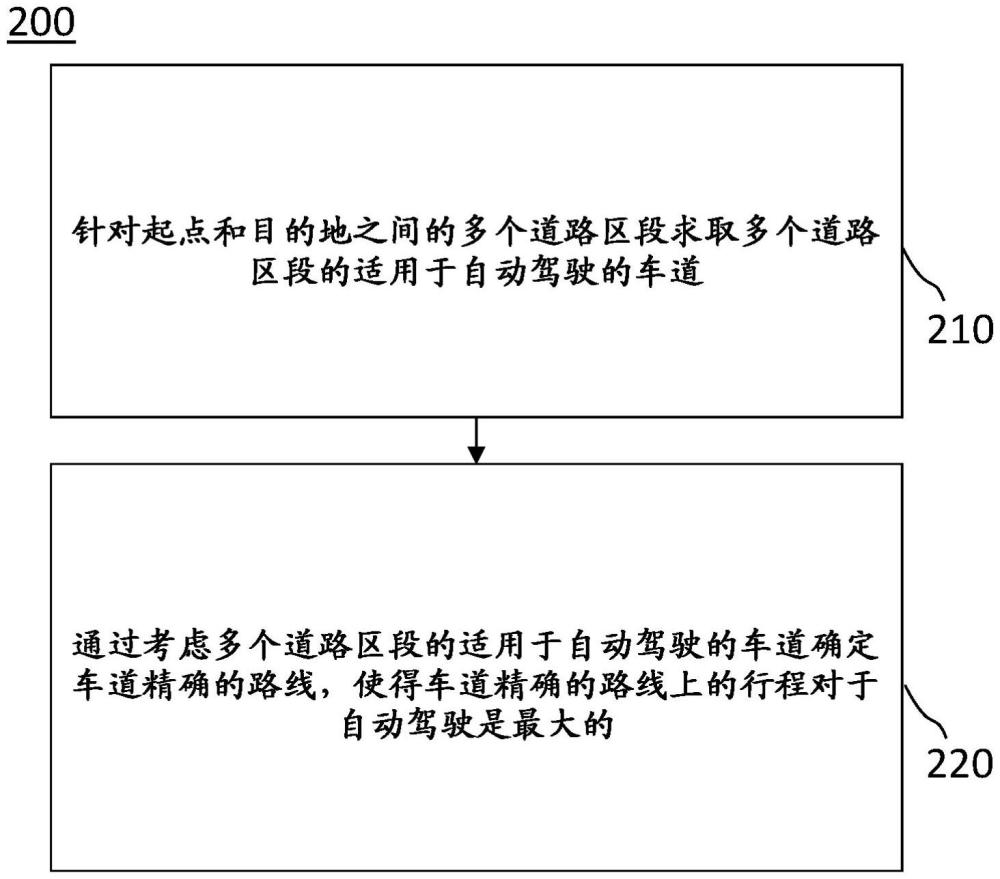

3、根據本公開的一個獨立方面，公開了一種用于對自動駕駛的車輛、尤其是機動車規劃路線方法。該方法包括通過使用車道精確的地圖數據確定從起點到目的地的車道精確的路線，其中確定車道精確的路線包括：對于起點和目的地之間的多個行程區段，求取多個行程區段中的適用于自動駕駛的車道；以及在考慮到適用于自動駕駛的車道的情況下，確定車道精確的路線，使車道精確的路線上的時間和/或行程對于自動駕駛是最大的。

4、根據本發明，在路線規劃時考慮車道精確的地圖數據，例如具有車道寬度、車道標記、車行道表面和/或曲線半徑的地圖數據。基于車道精確的地圖數據，針對行程區段的每個車道確定是否可以在相應車道上進行自動駕駛。利用這些信息車道精確地規劃路線，其中為這些路線有針對性地選擇具有適用于自動駕駛的車道的行程區段。然后，車輛可以沿著路線駛過適用于自動駕駛的車道，例如，在行程區段為多車道的情況下通過執行自動和/或手動的車道變換。通過這種方式，可以實現自動駕駛模式的最大可用性。

5、在本文中，“自動駕駛”在本文的范疇中應理解為具有自動縱向和/或橫向引導的駕駛。例如，自動駕駛可以在高速公路上較長時間的駕駛或在泊入的范疇中的時間有限的駕駛。術語“自動駕駛”包括具有任意自動化程度的自動駕駛。示例性的自動駕駛程度是輔助自動駕駛、部分自動駕駛、有條件自動駕駛、高度自動駕駛和完全自動駕駛(具有分別增加的自動駕駛程度)。根據2021年4月30日，上述五種自動化程度與sae?j3016標準(sae-汽車工程學會)中的sae?1至5級相對應。

6、在輔助駕駛(sae?1級)中，系統在確定的駕駛情況下執行縱向或橫向引導。在部分自動駕駛(sae?2級)中，系統在確定的駕駛情況下接管縱向和橫向引導，其中駕駛員必須像輔助駕駛時一樣持續地監控系統。在有條件自動駕駛(sae?3級)中，系統在確定的駕駛情況下接管縱向和橫向控制，駕駛員不必持續地監控系統；但駕駛員必須在一定時間內能夠應通過系統實現的請求接管車輛引導。在高度自動駕駛(sae?4級)中，即使駕駛員對用于干預的請求不作出響應，系統在確定的駕駛情況下接管車輛引導。在全自動駕駛(sae?5級)中，系統可以在每個道路和環境條件下由系統執行也由人類駕駛員掌控的動態駕駛?cè)蝿?wù)的所有方面。

7、此外，術語“至少部分自動駕駛或操縱”在本文的范疇中應理解為部分自動駕駛、有條件自動駕駛、高度自動駕駛和完全自動駕駛。換言之，術語“至少部分自動駕駛”應理解為從包括sae?2級在內起的自動駕駛程度。

8、優選，通過使用路線算法確定車道精確的路線。

9、優選，基于駕駛輔助系統的功能特性來求取適用于自動駕駛的車道。換句話說，問題“車道是否適合自動駕駛”的答案可以取決于駕駛輔助系統的功能特性(例如sae?2、3或4級)。例如，與其他駕駛輔助系統或相應的功能特性相比，一些駕駛輔助系統或相應的功能特性能夠?qū)崿F(xiàn)駛過具有較小車道寬度的車道。

10、優選，多個行程區段包括至少一個多車道的行程區段。至少一個多車道的行程區段在此包括用于車輛的行駛方向的兩個或多個車道。對于多車道的行程區段的每個車道，確定是否可以實現自動駕駛。例如，并非多車道行程區段的每個車道都適用于自動駕駛。根據本發明的路線規劃，選擇多車道的行程區段中的那些優化自動駕駛的時間和/或行程的車道用以駛過。

11、在起點和目的地點之間可以實現唯一的路線，該路線具有多個行程區段，這些行程區段具有至少一個多車道的行程區段。根據本發明的路線規劃，選擇至少一個多車道的行程區段中的優化自動駕駛的時間和/或路程的這種車道用于行駛。

12、在一些實施方式中，在起點和目的地之間可能實現多個路線，其中多個路線中的每個路線具有多個行程區段。多個路線在此可以至少部分地具有不同的行程區段。根據本發明的路線規劃，從多個路線中選擇優化自動駕駛的時間和/或行程的這種路線。

13、優選，車道精確的地圖數據包括一個或多個車道精確的屬性。一個或多個車道精確的屬性可以選自以下項構成的組：車道類型、車道寬度、車道標記、車行道表面、轉彎半徑和施工工地。

14、優選，該方法還包括基于一個或多個車道精確的屬性確定適用于自動駕駛的車道。這里可以考慮駕駛輔助系統的功能特性(如sae?2、3或4級)。換句話說，問題“車道是否適用于自動駕駛”的答案可以取決于駕駛輔助系統的功能特性。例如，與其他駕駛輔助系統或相應的功能特性相比，一些駕駛輔助系統或相應的功能特性使得能夠駛過具有較小車道寬度的車道。

15、優選，確定的車道精確的路線包括地理位置，尤其是高精度地理位置和/或gps位置。地理位置指示車道精確的路線上適用于自動駕駛的車道。車輛使用地理位置以駛過車道。換句話說，地理位置可以被用于路線的車道精確的行駛。

16、優選，地理位置表明至少一個適用于自動駕駛的車道的中心。因此，車輛可以居中地或沿著(虛擬的)中心線駛過車道。

17、替代地，相對于車輛的行駛方向，地理位置可以從車道中心向左或向右偏離。尤其是，車輛可以沿左側車道邊界或右側車道邊界行駛(或比右側車道邊界更靠近左側車道邊界或比左側車道邊界更靠近右側車道邊界)，例如形成應急車道。

18、除了地理位置之外，在一些實施方式中，可以確定或指定車道精確的路線的容差范圍，該容差范圍描述車輛可以在其中行駛的可能駕駛通道。

19、優選，該方法包括確定為了車輛沿著車道精確路線駛過適用于自動駕駛所必需的至少一個車道變更。尤其是，至少一個車道變更可以在具有用于車輛的行駛方向的兩個或多個車道的多車道的行程區段上進行。由此可以確保，在多車道的行程區段上始終使用優化車道，使得可以優化用于自動駕駛的時間和/或行程。

20、在一些實施方式中，該方法包括通過自動駕駛車輛自動執行至少一個車道變更。尤其是，車輛可以接管車輛的橫向引導以自動變更車道。

21、在另一實施方式中，該方法包括向車輛的駕駛員發出駕駛員指令，用于由駕駛員手動執行至少一個車道變更。尤其是，車輛可以請求駕駛員手動地變更車道。為此，在一些實施方式中，可以暫時地從自動駕駛模式變更到手動駕駛模式中，以便使駕駛員能夠?qū)崿F(xiàn)手動車道變更。這例如可以在駕駛輔助系統的功能特性不允許自動車道變更(如sae?2級)的情況中進行。

22、優選，車輛包括用于輸出駕駛員信息的至少一個輸出設備。至少一個輸出設備可以包括至少一個顯示設備和/或至少一個揚聲器。至少一個顯示設備可以包括顯示屏，尤其是液晶顯示屏、等離子顯示屏或oled顯示屏。補充地或替代地，至少一個顯示設備可以包括投影設備，該投影設備被設置用以將信息直接淡入到駕駛員的視野中，尤其是投射到擋風玻璃上。在一些實施方式中，至少一個輸出設備可以是信息娛樂系統的中央信息輸出設備，例如車頭單元或柱間顯示器。優選，至少一個輸出設備固定地安裝在車輛中。

23、優選地，該方法進一步包括通過車輛的環境傳感裝置檢測環境數據；以及基于環境數據沿車道精確的路線執行車道精確的自動駕駛。因此，環境數據或基于傳感器的相應的車輛環境模型可以形成影響因素，例如防止車輛與對象或其他交通參與者的碰撞。

24、優選，車輛包括環境傳感裝置，該環境傳感裝置被設置用以檢測環境數據。優選，環境傳感裝置包括至少一個激光雷達系統和/或至少一個雷達系統和/或至少一個攝像頭和/或至少一個超聲波系統和/或至少一個激光掃描儀。環境傳感裝置可以提供環境數據(也被稱為“周圍環境數據”)，這些環境數據描述了車輛的周圍區域。

25、優選地，該方法還包括操控自動駕駛車輛，使得車輛遵循車道精確的路線。尤其是，車輛可以遵循車道精確的路線，其方式是，車輛將其當前位置與規劃位置進行比較并且適配轉向和/或速度。

26、優選地，該方法還包括為模擬提供車道精確路線，以保障用于自動駕駛的駕駛輔助系統。為了保障用于自動駕駛的駕駛功能，存在借助模擬和耐久運行駛過這些路線的必要性。利用根據本發明的方法所求取的車道精確路線可以被用于對駕駛功能的車道精確的保障，并且因此允許例如在車道精確路線上執行自主車道變更，由此改進駕駛功能的用戶友好性。

27、根據本公開的另一獨立方面，提供一種軟件程序。該軟件程序可以被設置用以在一個或多個處理器上執行，并且由此執行本文中所述的用于自動駕駛車輛的路線規劃的方法。

28、根據本公開的另一獨立方面，公開了一種存儲介質。該存儲介質可以包括sw程序，該sw程序設置用以在一個或多個處理器上被執行，并且由此執行本文中所述的用于自動駕駛車輛的路線規劃的方法。

29、根據本公開的另一獨立方面，提供一種具有程序代碼的軟件。當軟件在一個或多個軟件控制的裝置上運行時，該軟件被設置用于執行用于自動駕駛車輛的路線規劃的方法。

30、根據本公開的另一獨立方面，公開了一種用于對自動駕駛的車輛規劃路線的系統。該系統包括一個或多個處理器；以及與一個或多個處理器連接的至少一個存儲器，該存儲器包含可以由一個或多個處理器執行的指令，以執行本文中所述的用于自動駕駛車輛的路線規劃的方法。

31、該系統尤其是被設置用于執行本文中所述的用于對自動行駛的車輛規劃路線方法。該方法可以實現本文中所述的系統的方面。

32、處理器或處理器模塊是可編程運算單元，即根據傳輸?shù)闹噶羁刂破渌⑶以诖蓑?qū)動算法(流程)的機器或電子電路。

33、優選，該系統是用于自動駕駛的駕駛員輔助系統，或至少部分地包括在這種駕駛員輔助系統中，或與駕駛員輔助系統通信連接。

34、優選地，整個系統集成在車輛內。然而，本公開并不局限于此并且系統的部分或整個系統，例如根據本發明的路線規劃的路由模塊可以在車輛外部實現，例如在中央單元或后臺中。在這種情況下，車輛和中央單元之間可以存在通信連接，以便將車道精確的路線傳送給車輛，并且能夠?qū)崿F(xiàn)本文中所述的駕駛輔助系統功能。例如，通信連接可以借助移動網絡、如lte網絡或5g網絡實現。

35、根據本公開的另一獨立方面，給出了一種車輛，尤其是機動車。該車輛包括根據本公開的實施方式的用于對自動駕駛的車輛規劃路線的系統和/或用于自動駕駛的駕駛輔助系統。

36、術語車輛包括乘用車、載重車、公共汽車、房車、摩托車等，用于運送人員、貨物等。該術語尤其包括用于人員運送的機動車。
