本技術涉及水表，具體涉及一種無線遠傳水表。

背景技術：

1、水表作為一種計量器具，根據計量元件的轉動方式，一般可分為容積式水表和速度式水表兩大類，為了解決人工抄表費時費力，效率低等問題，在水表上設置采集通信及相關信號處理單元，實現水表智能抄讀，將水表的讀數按時自動傳遞給終端，這樣可節省大量時間，提高效率。

2、經檢索，例如申請?zhí)枮?02320656866.2的實用新型，公開了一種無線遠傳水表，包括無線遠傳水表本體，無線遠傳水表本體的外部設有防護機構，且防護機構包括下防護殼和上防護殼，而由于不同地區的溫度不同，便會導致一些地區溫度較高，一些地區溫度較低，而過高或過低的溫度都會對無線遠傳水表內的電子元件造成損傷，而該實用新型不便于對其溫度進行調節，因此，為了解決以上缺陷，本發明人提出一種無線遠傳水表。

技術實現思路

1、為此，本實用新型提供一種無線遠傳水表，以解決現有技術中由于不便于對其溫度進行調節而導致的過高或過低的溫度都會對無線遠傳水表內的電子元件造成損傷的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：

3、一種無線遠傳水表，包括水表本體，所述水表本體的頂面設有用于傳輸數據的電子模塊，所述電子模塊的外表面一側固定安裝有加熱盒，所述加熱盒的外表面一側固定安裝有加熱管，且加熱管纏繞于電子模塊的外表面；

4、所述加熱盒的內部固定安裝有電熱絲，所述加熱盒的內部一側固定安裝有支撐架，所述支撐架的一側設有第一微型電機，且支撐架的另一側活動安裝有扇葉，所述第一微型電機的輸出端與扇葉固定連接；

5、所述電子模塊的內部一側設有降溫腔，且降溫腔的內部固定安裝有降溫管，所述電子模塊的外頂面一側固定安裝有注射盒，所述注射盒的外表面一側固定安裝有連接管，且連接管與降溫管固定連接，所述電子模塊的外頂面一側固定安裝有電推桿，所述電推桿的活塞桿延伸至注射盒內，所述活塞桿延伸至注射盒內的一端固定安裝有活塞。

6、優選的，所述加熱盒的外頂面一側固定安裝有電源，且電源與電熱絲電性連接，所述加熱盒的外表面一側固定安裝有進氣管，所述進氣管遠離加熱盒的一側螺紋連接有過濾罩。

7、優選的，所述過濾罩的一側開設有多個過濾孔。

8、優選的，所述電子模塊的外頂面一側開設有收納槽，所述收納槽的內部一側活動安裝有顯示屏，所述收納槽的內部一側活動安裝有螺紋桿，且收納槽的內部另一側固定安裝有滑桿，所述螺紋桿的外表面螺紋連接有移動塊，且移動塊與滑桿活動連接，所述移動塊的頂面活動安裝有驅動桿，且驅動桿與顯示屏活動連接，所述電子模塊的外表面一側固定安裝有第二微型電機，且第二微型電機的輸出端與螺紋桿固定連接。

9、優選的，所述電子模塊的外頂面一側固定安裝有儲液盒，且降溫管與儲液盒固定連接，且注射盒與儲液盒之間固定連接有傳輸管，所述電子模塊的外表面一側活動安裝有用于防塵的防塵蓋板。

10、優選的，所述防塵蓋板的一側固定安裝有密封膠條。

11、本實用新型具有如下優點：

12、本實用新型公開了一種無線遠傳水表，通過設置加熱盒與降溫腔，在實際工作中，第一微型電機帶動扇葉旋轉，將外部的空氣傳輸至加熱盒內，電熱絲則可以對空氣進行加熱，加熱后的空氣便會進入加熱管內，可以對電子模塊進行加熱，而電推桿推動活塞桿與活塞進行移動，以使注塑盒內的冷卻液通過連接管進入降溫管內，以吸收電子模塊的熱量，以對電子模塊進行降溫，從而便于對電子模塊的溫度進行調節，以避免溫度過高或過低，對電子元件造成損壞。

技術特征：

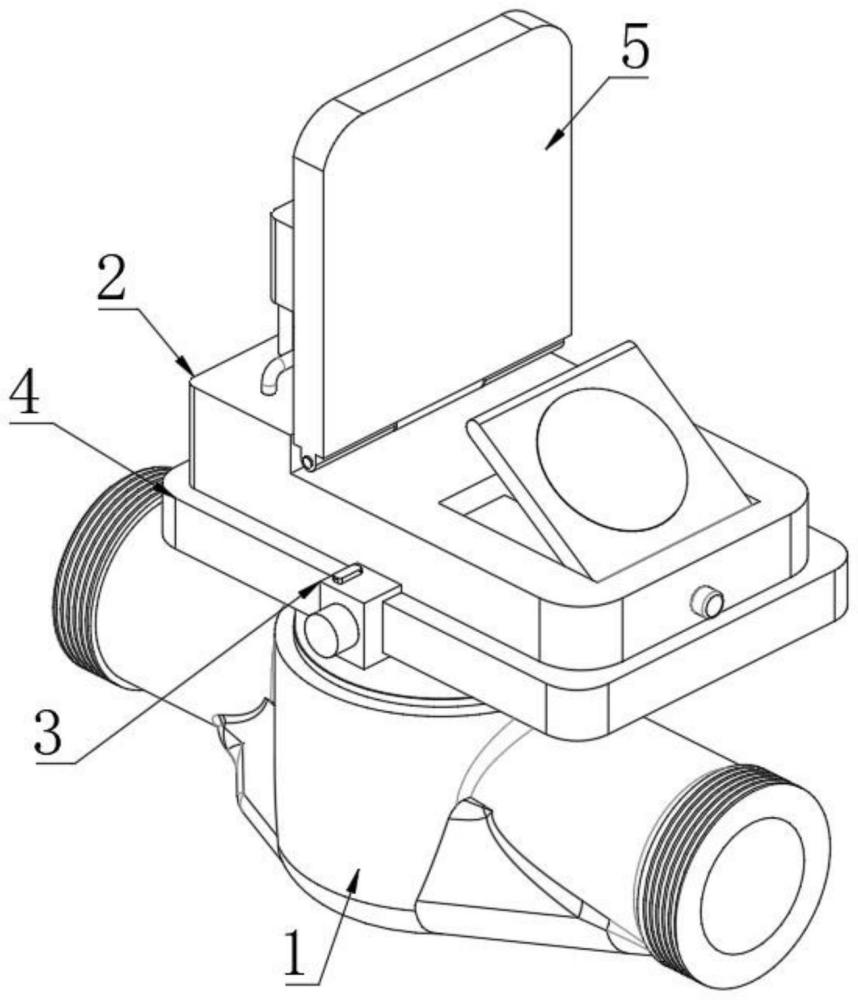

1.一種無線遠傳水表，包括水表本體(1)，其特征在于：所述水表本體(1)的頂面設有用于傳輸數據的電子模塊(2)，所述電子模塊(2)的外表面一側固定安裝有加熱盒(3)，所述加熱盒(3)的外表面一側固定安裝有加熱管(4)，且加熱管(4)纏繞于電子模塊(2)的外表面；

2.根據權利要求1所述的一種無線遠傳水表，其特征在于：所述加熱盒(3)的外頂面一側固定安裝有電源(302)，且電源(302)與電熱絲(301)電性連接，所述加熱盒(3)的外表面一側固定安裝有進氣管(307)，所述進氣管(307)遠離加熱盒(3)的一側螺紋連接有過濾罩(306)。

3.根據權利要求2所述的一種無線遠傳水表，其特征在于：所述過濾罩(306)的一側開設有多個過濾孔。

4.根據權利要求1所述的一種無線遠傳水表，其特征在于：所述電子模塊(2)的外頂面一側開設有收納槽(210)，所述收納槽(210)的內部一側活動安裝有顯示屏(215)，所述收納槽(210)的內部一側活動安裝有螺紋桿(211)，且收納槽(210)的內部另一側固定安裝有滑桿(212)，所述螺紋桿(211)的外表面螺紋連接有移動塊(213)，且移動塊(213)與滑桿(212)活動連接，所述移動塊(213)的頂面活動安裝有驅動桿(214)，且驅動桿(214)與顯示屏(215)活動連接，所述電子模塊(2)的外表面一側固定安裝有第二微型電機(216)，且第二微型電機(216)的輸出端與螺紋桿(211)固定連接。

5.根據權利要求1所述的一種無線遠傳水表，其特征在于：所述電子模塊(2)的外頂面一側固定安裝有儲液盒(202)，且降溫管(205)與儲液盒(202)固定連接，且注射盒(203)與儲液盒(202)之間固定連接有傳輸管(209)，所述電子模塊(2)的外表面一側活動安裝有用于防塵的防塵蓋板(5)。

6.根據權利要求5所述的一種無線遠傳水表，其特征在于：所述防塵蓋板(5)的一側固定安裝有密封膠條。

技術總結
本技術公開了一種無線遠傳水表，具體涉及水表技術領域，包括水表本體，所述水表本體的頂面設有用于傳輸數據的電子模塊，所述電子模塊的外表面一側固定安裝有加熱盒，所述電子模塊的內部一側設有降溫腔，且降溫腔的內部固定安裝有降溫管。在實際工作中，第一微型電機帶動扇葉旋轉，將外部的空氣傳輸至加熱盒內，電熱絲則可以對空氣進行加熱，而加熱后的空氣便會進入加熱管內，以對電子模塊進行加熱，而電推桿推動活塞桿與活塞進行移動，以使注塑盒內的冷卻液通過連接管進入降溫管內，以吸收電子模塊的熱量，以對電子模塊進行降溫，從而便于對電子模塊的溫度進行調節，以避免溫度過高或過低，對電子元件造成損壞。

技術研發人員：扶遠超,曹成文
受保護的技術使用者：深圳市凱路創新科技有限公司
技術研發日：20240412
技術公布日：2025/3/20
