本技術涉及光度計，具體為一種新型單光路光度計反應池裝置。

背景技術：

1、光度計的反應池裝置，也被稱為比色皿或比色杯，是光度計中的一個關鍵部件，這個裝置的主要功能是作為樣品溶液和參比溶液的容器，使光束通過并測量其吸光度，反應池裝置通常由玻璃或石英等透明材料制成，這些材料對特定波長范圍的光具有良好的透過性，在進行光度測量時，樣品溶液和參比溶液分別放置在反應池中，然后通過光度計的光源發出的光照射這些溶液，光穿過溶液后，其強度會發生變化，這種變化與溶液中待測物質的濃度成正比，通過測量這種光強度的變化，可以定量地確定溶液中待測物質的濃度，單光路光度計是一種采用單一光源和光路進行測量的光度計，在這種光度計中，光源發出的光信號通過樣品或從樣品表面反射后，被檢測器接收并轉換為可測量的信號，由于只采用一個光路，其結構相對簡單，制造成本也相對較低。

2、單光路光度計相較于雙光路或多光路光度計，在結構上確實存在著一定的局限性，在某些情況下，尤其是在測量低濃度樣品時，卻可能暴露出靈敏度的不足，低濃度樣品由于其物質含量較少，所產生的光學信號往往非常微弱，在單光路光度計中，這微弱的信號需要穿過樣品后，被檢測器捕獲并轉化為可讀的數據，由于僅有一個光路，任何在光路中產生的散射、吸收或損失，都可能導致原本就微弱的信號進一步衰減，使得最終的測量結果難以準確反映樣品的真實濃度。

技術實現思路

1、（一）解決的技術問題：針對現有技術的不足，本實用新型提供了一種新型單光路光度計反應池裝置，具備對低濃度的待測樣品也能夠進行檢測的優點，解決了單光路光度計對低濃度樣品靈敏度低的問題。

2、（二）技術方案：為實現上述對低濃度的待測樣品也能夠進行檢測的目的，本實用新型提供如下技術方案：一種新型單光路光度計反應池裝置，包括檢測盒體和比色皿，所述檢測盒體底部中間處設有移動導軌，所述比色皿設置在移動導軌上方，并能夠在移動導軌上進行移動，所述比色皿兩側、并在檢測盒體內壁上分別設有光源組件和檢測光組件，所述光源組件由光源發射裝置和反射鏡面組成，所述檢測光組件由光源接收裝置和反射鏡面組成，所述光源發射裝置發出的光線先穿過單色器后，穿過比色皿中的樣品，照射到檢測光組件中的反射鏡面上發生反射，反射后的光線再次穿過樣品照射到光源組件中的反射鏡面上，使光源再次反射穿過樣品，反復反射后，最終照射到檢測光組件中的光源接收裝置上，所述光源接收裝置記錄光線強度和反射鏡面上光線反射次數。

3、所述反射鏡面背面設有旋轉裝置，所述旋轉裝置能夠調整反射鏡面傾斜角度，通過調整傾斜角度，避免光線在穿過樣品時產生折射，導致無法正確照射到光源接收裝置。

4、所述檢測盒體底部設有進風口，檢測盒體內部側面設有出風口，所述出風口與抽氣泵連通，將檢測盒體內空氣抽出，外部氣體從進風口進入，形成流動氣流。

5、所述進風口中設有除濕紗網，避免外部環境中的灰塵和濕氣進入，保證內部干燥，無塵的環境。

6、所述比色皿下方設有橡膠墊，設備自身的振動傳遞到樣品中，使得樣品發生晃動，導致檢測產生偏差。

7、（三）有益效果：與現有技術相比，本實用新型提供了一種新型單光路光度計反應池裝置，具備以下有益效果：

8、1、該新型單光路光度計反應池裝置，通過光源發射裝置發出的光線先穿過單色器后，穿過比色皿中的樣品，照射到檢測光組件中的反射鏡面上發生反射，反射后的光線再次穿過樣品照射到光源組件中的反射鏡面上，使光源再次反射穿過樣品，反復反射后，最終照射到檢測光組件中的光源接收裝置上，所述光源接收裝置記錄光線強度和反射鏡面上光線反射次數，通過反射鏡面將光源多次反射穿過樣品，可以顯著增加光在樣品中穿過的距離，即光程長度，這意味著更多的光子與樣品中的物質相互作用，從而增加了吸收的機會，對于低濃度樣品或吸收較弱的物質，增加光程長度可以提高檢測靈敏度，使得微弱的吸收信號更容易被檢測器捕獲，在單光路光度計中，光源的波動可能會對測量結果產生干擾，通過多次反射，光源的波動在整個光程中得到了平均化，降低了其對測量結果的影響，這有助于提高測量的穩定性和重復性，隨著光程長度的增加，更多的光子被樣品吸收，從而增強了吸收信號，這可以提高信號與噪聲的比值，使得測量結果更加準確可靠，較強的信號也更容易被檢測器識別和測量，降低了對儀器靈敏度的要求，相比于使用多個光源或多個光路的設計，利用反射鏡面實現光源的多次反射可以簡化光路設計，這種設計減少了光學元件的數量和復雜性，降低了儀器的成本和制造難度，同時，較少的元件也意味著更少的潛在誤差來源，有助于提高測量的精度。

9、2、該新型單光路光度計反應池裝置，通過檢測盒體底部設有進風口，檢測盒體內部側面設有出風口，出風口與抽氣泵連通，將檢測盒體內空氣抽出，外部氣體從進風口進入，形成流動氣流，氣流的流動方向是向上的，向上的氣流可以有效地吹走樣品表面附著的灰塵、顆粒或其他污染物，這些污染物不僅可能影響光線的透過率，還可能對測量結果產生干擾，通過減少這些污染物的存在，可以提高測量的準確性和穩定性，在某些應用中，樣品表面的濕度可能會對測量結果產生影響，向上的氣流可以幫助控制樣品表面的濕度，防止濕氣凝結或水滴形成，從而保持樣品表面的干燥和穩定，這對于需要精確控制濕度條件的實驗尤為重要，同時，使得樣品外部因為氣體流動形成低壓環境，使得樣品中的氣泡散出，減少它們在光路中的存在，這有助于降低氣泡對測量結果的干擾。

技術特征：

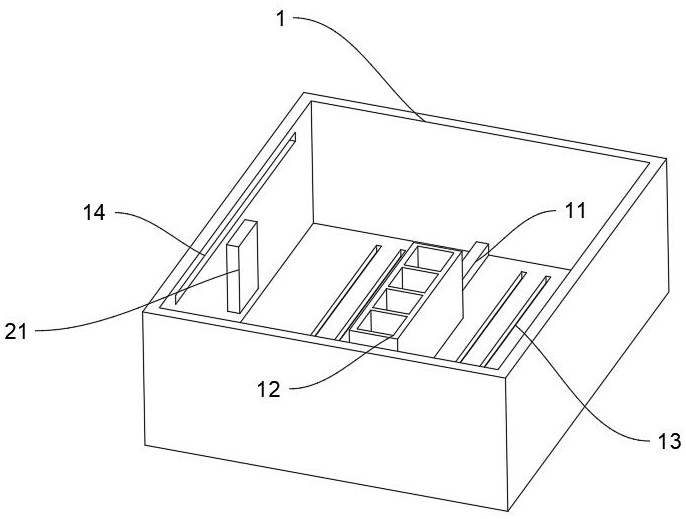

1.一種新型單光路光度計反應池裝置，包括檢測盒體（1）和比色皿（12），其特征在于：所述檢測盒體（1）底部中間處設有移動導軌（11），所述比色皿（12）設置在移動導軌（11）上方，并能夠在移動導軌（11）上進行移動，所述比色皿（12）兩側、并在檢測盒體（1）內壁上分別設有光源組件（21）和檢測光組件（22），所述光源組件（21）由光源發射裝置（211）和反射鏡面（202）組成，所述檢測光組件（22）由光源接收裝置（221）和反射鏡面（202）組成，所述光源發射裝置（211）中設有單色器，其發出的光線先穿過單色器后，穿過比色皿（12）中的樣品，照射到檢測光組件（22）中的反射鏡面（202）上發生反射，反射后的光線再次穿過樣品照射到光源組件（21）中的反射鏡面（202）上，使光源再次反射穿過樣品，反復反射后，最終照射到檢測光組件（22）中的光源接收裝置（221）上，所述光源接收裝置（221）記錄光線強度和反射鏡面（202）上光線反射次數。

2.根據權利要求1所述的一種新型單光路光度計反應池裝置，其特征在于：所述反射鏡面（202）背面設有旋轉裝置（201），所述旋轉裝置（201）能夠調整反射鏡面（202）傾斜角度。

3.根據權利要求1所述的一種新型單光路光度計反應池裝置，其特征在于：所述檢測盒體（1）底部設有進風口（13），檢測盒體（1）內部側面設有出風口（14），所述出風口（14）與抽氣泵連通，將檢測盒體（1）內空氣抽出，外部氣體從進風口（13）進入，形成流動氣流。

4.根據權利要求3所述的一種新型單光路光度計反應池裝置，其特征在于：所述進風口（13）中設有除濕紗網。

5.根據權利要求1所述的一種新型單光路光度計反應池裝置，其特征在于：所述比色皿（12）下方設有橡膠墊（121）。

技術總結
本技術涉及光度計技術領域，且公開了一種新型單光路光度計反應池裝置，包括檢測盒體和比色皿，檢測盒體底部中間處設有移動導軌，比色皿設置在移動導軌上方，比色皿兩側、并在檢測盒體內壁上分別設有光源組件和檢測光組件，光源組件由光源發射裝置和反射鏡面組成，檢測光組件由光源接收裝置和反射鏡面組成，光源發射裝置發出的光線穿過比色皿中的樣品，照射到檢測光組件中的反射鏡面上發生反射，反射后的光線再次穿過樣品照射到光源組件中的反射鏡面上，使光源再次反射穿過樣品，反復反射后，最終照射到檢測光組件中的光源接收裝置上，光源接收裝置記錄光線強度和反射鏡面上光線反射次數，通過反射延長光程，提高檢測靈敏度。

技術研發人員：王軍,代波華,呂鵬,劉慧
受保護的技術使用者：武漢怡特環保科技有限公司
技術研發日：20240430
技術公布日：2025/4/24
