本發明涉及地球物理勘探，更具體地，涉及基于指示曲線的巖相預測方法和裝置。

背景技術：

1、據大量研究學者的統計分析發現，火山巖儲層受巖性控制作用明顯，因此火山巖巖相預測十分重要。火山巖非均質性強，尤其是火山巖巖相帶變化非常快。這給準確預測火山巖巖相的空間分布帶來了很大挑戰。目前針對巖相預測主要包括基于疊后地震屬性和測井資料解釋兩種思路，但兩種方法都存在一定的缺陷與不足。

2、基于疊后地震屬性的巖相預測主要依靠提取反映不同巖相的多種疊后地震屬性并進行屬性融合來對巖相進行識別，且通過地震屬性形成的是地震相，并非真正意義上的巖相。但是，不同巖相的地震響應特征差異通常不是非常大，很難僅從地震屬性中有效區分。另外，地震方法的分辨率限制也無法細致地反映巖相的快速變化特征。這些因素都導致僅依靠地震資料很難對火山巖相帶的變化進行清晰、準確的識別與描繪。

3、而依靠測井資料進行巖相解釋的方法，主要是通過識別能夠反映不同巖相特征的各類測井曲線，如聲波、密度、電性等曲線，在井段內完成巖相劃分。但是，這種方法僅局限在井段范圍內，很難橫向外擴展實現區域預測。另外，在某些情況下，測井曲線特征對巖相的指示作用也存在一定局限性。

4、總體來看，現有巖相預測方法或依賴地震資料，或依賴測井資料，但都存在各自的局限，很難實現對火山巖巖相變化復雜的三維空間分布進行準確、可靠的高分辨率預測。因此，需要一種能更準確預測巖相的技術，更好地指導火山巖油氣藏的有效開發。

技術實現思路

1、有鑒于此，本發明旨在提出一種整合多源數據來預測巖相三維分布技術方案，以提高巖相解釋的準確性。

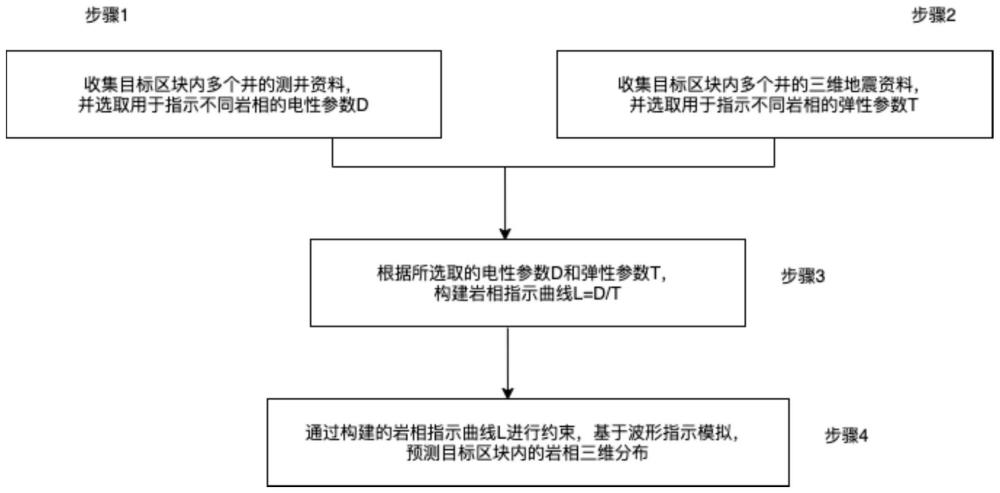

2、根據本發明的一方面，提出了一種基于指示曲線的巖相預測方法，所述方法包括：

3、收集目標區塊內多個井的測井資料，并選取用于指示不同巖相的電性參數d；

4、收集目標區塊內多個井的三維地震資料，并選取用于指示不同巖相的彈性參數t；

5、根據所選取的電性參數d和彈性參數t，構建巖相指示曲線l＝d/t；

6、通過構建的巖相指示曲線l進行約束，基于波形指示模擬，預測目標區塊內的巖相三維分布。

7、在一些實施方式中，所述方法還包括：

8、如果構建的巖相指示曲線l不能區分不同巖相，則選取第二電性參數d2，構建修正指示曲線l2＝d*d2/t，通過修正指示曲線l2進行約束，基于波形指示模擬，預測目標區塊內的巖相三維分布。

9、在一些實施方式中，所選取的用于指示不同巖相的電性參數d為伽馬射線參數、電阻率、自然電位、電磁波吸收率或相位。

10、在一些實施方式中，所述目標區塊為火山巖，所選取的用于指示不同巖相的電性參數d為伽馬射線參數。

11、在一些實施方式中，所選取的用于指示不同巖相的彈性參數為聲波時差、橫波速度、縱波速度、密度、泊松比、剛性參數或應力參數。

12、在一些實施方式中，所述目標區塊為火山巖，所選取的用于指示不同巖相彈性參數為聲波時差。

13、在一些實施方式中，將所預測的巖相三維分布與目標區塊內巖相地質結果進行對比，以對所預測的巖相三維分布進行驗證。

14、根據本發明的另一方面，提出了一種基于指示曲線的巖相預測裝置，所述裝置包括：

15、電性參數選取單元，用于收集目標區塊內多個井的測井資料，并選取用于指示不同巖相的電性參數d；

16、彈性參數選取單元，用于收集目標區塊內多個井的三維地震資料，并選取用于指示不同巖相的彈性參數t；

17、巖相指示曲線構建單元，用于根據所選取的電性參數d和彈性參數t，構建巖相指示曲線l＝d/t；

18、巖相分布預測單元，用于通過構建的巖相指示曲線l進行約束，基于波形指示模擬，預測目標區塊內的巖相三維分布。

19、在一些實施方式中，所述裝置還包括第二電性參數選取單元和修正指示曲線構建單元，具體地，如果構建的巖相指示曲線l不能區分不同巖相，則所述第二電性參數選取單元用于選取第二電性參數d2，所述修正指示曲線構建單元用于構建修正指示曲線l2＝d*d2/t，所述巖相分布預測單元還用于利用修正指示曲線l2進行約束，并基于波形指示模擬，預測目標區塊內的巖相三維分布。

20、在一些實施方式中，所選取的用于指示不同巖相的電性參數d為伽馬射線參數、電阻率、自然電位、電磁波吸收率或相位。

21、在一些實施方式中，所述目標區塊為火山巖，所選取的用于指示不同巖相的電性參數d為伽馬射線參數。

22、在一些實施方式中，所選取的用于指示不同巖相的彈性參數為聲波時差、橫波速度、縱波速度、密度、泊松比、剛性參數或應力參數。

23、在一些實施方式中，所述目標區塊為火山巖，所選取的用于指示不同巖相彈性參數為聲波時差。

24、在一些實施方式中，將所預測的巖相三維分布與目標區塊內巖相地質結果進行對比，以對所預測的巖相三維分布進行驗證。

25、根據本發明的另一方面，還提出了一種電子設備，所述電子設備包括：

26、存儲器，存儲有可執行指令；

27、處理器，所述處理器運行所述存儲器中的所述可執行指令，以實現上文所述的基于指示曲線的巖相預測方法。

28、根據本發明的另一方面，還提出了一種計算機可讀存儲介質，該計算機可讀存儲介質存儲有計算機程序，該計算機程序被處理器執行時實現上文所述的基于指示曲線的巖相預測方法。

29、本發明的有益效果包括：

30、1、利用指示曲線實現了地震資料信息與測井資料信息的有效結合，提高了巖相預測的準確性；

31、2、預測結果具有明確的地質意義，能反映火山巖實際巖相分布情況；

32、3、實現了巖相尤其是火山巖巖相三維空間分布規律的預測，對火山巖勘探具有重要價值。

33、本發明的方法和裝置具有其他的特性和優點，這些特性和優點在并入本文中的附圖和隨后的具體實施方式中將是顯而易見的，或者將在并入本文中的附圖和隨后的具體實施方式中進行詳細陳述，這些附圖和具體實施方式共同用于解釋本發明的特定原理。

技術特征：

1.一種基于指示曲線的巖相預測方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述方法還包括：

3.根據權利要求1所述的方法，其特征在于，所選取的用于指示不同巖相的電性參數d為伽馬射線參數、電阻率、自然電位、電磁波吸收率或相位。

4.根據權利要求3所述的方法，其特征在于，所述目標區塊為火山巖，所選取的用于指示不同巖相的電性參數d為伽馬射線參數。

5.根據權利要求1所述的方法，其特征在于，所選取的用于指示不同巖相的彈性參數為聲波時差、橫波速度、縱波速度、密度、泊松比、剛性參數或應力參數。

6.根據權利要求5所述的方法，其特征在于，所述目標區塊為火山巖，所選取的用于指示不同巖相彈性參數為聲波時差。

7.根據權利要求1所述的方法，其特征在于，將所預測的巖相三維分布與目標區塊內巖相地質結果進行對比，以對所預測的巖相三維分布進行驗證。

8.一種基于指示曲線的巖相預測裝置，其特征在于，所述裝置包括：

9.根據權利要求8所述的裝置，其特征在于，所述裝置還包括第二電性參數選取單元和修正指示曲線構建單元，具體地，如果構建的巖相指示曲線l不能區分不同巖相，則所述第二電性參數選取單元用于選取第二電性參數d2，所述修正指示曲線構建單元用于構建修正指示曲線l2＝d*d2/t，所述巖相分布預測單元還用于利用修正指示曲線l2進行約束，并基于波形指示模擬，預測目標區塊內的巖相三維分布。

10.一種電子設備，其特征在于，所述電子設備包括：

技術總結
本發明提出了一種基于指示曲線的巖相預測方法和裝置。根據本發明，利用指示曲線實現了地震資料信息和測井資料信息的有效結合，顯著提高了巖相預測的準確性和細致性，且其預測結果具有明確的地質意義，能反應火山巖實際巖相分布，實現了巖相尤其是火山巖巖相三維空間分布規律的預測，對火山巖勘探具有重要價值。

技術研發人員：周丹,曹輝蘭,劉嬋娟,鐘晗
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：
技術公布日：2025/4/24
