本技術涉及石英砂加工，具體為一種用于石英砂加工的強度檢測取樣設備。

背景技術：

1、石英砂是石英石經破碎加工而成的石英顆粒，一種堅硬、耐磨、化學性能穩定的硅酸鹽礦物，主要礦物成分是sio2，是重要的工業礦物原料，石英砂顏色為乳白色、或無色半透明狀，硬度7，性脆無解理，貝殼狀斷口，油脂光澤，密度為2.65，其化學、熱學和機械性能具有明顯的異向性，不溶于酸，微溶于koh溶液，熔點1750攝氏度，工業上將石英砂常分為普通石英砂、精制石英砂、高純石英砂、熔融石英砂及硅微粉等，廣泛用于玻璃、鑄造、陶瓷及耐火材料、冶煉硅鐵等工業，在石英砂加工之后需要對其強度進行檢測工作，在檢測的時候則需要用到取樣設備對其進行取樣工作，目前的取樣工作一般是直接利用鐵鍬進行取樣工作，這種取樣方式不僅取樣量少，且不便于轉運，給后期的檢測工作帶來了極大的不便。

技術實現思路

1、本實用新型的目的在于提供一種用于石英砂加工的強度檢測取樣設備，具備便于使用的優點，解決了上述背景技術提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于石英砂加工的強度檢測取樣設備，包括取樣筒，所述取樣筒的頂部軸心處固定連接有驅動電機，所述驅動電機的輸出軸貫穿至取樣筒的底部并固定連接有螺旋輸送輥，所述取樣筒內腔兩側的頂部均開設有進料口，所述取樣筒兩側的底部均開設有出料口，所述出料口的表面設置有遮擋板，所述遮擋板的前后兩端均滑動連接有支撐框，所述支撐框的一側與取樣筒的表面固定連接，所述遮擋板表面的頂部固定連接有螺紋塊，所述螺紋塊的內腔螺紋連接有螺紋桿，所述螺紋桿的頂部固定連接有轉動電機，所述轉動電機的一側通過安裝座與取樣筒的表面固定連接，所述取樣筒的內腔頂部設置有推料板，所述取樣筒頂部的兩側均固定連接有安裝板，所述安裝板的一側固定連接有液壓伸縮桿，所述液壓伸縮桿的輸出端貫穿至取樣筒的內腔并與推料板的頂部固定連接。

3、優選的，所述取樣筒的內腔底部呈錐形設計，且錐面的底部與出料口的底部持平。

4、優選的，所述取樣筒的頂部且位于驅動電機的外部固定連接有蓄電池，所述驅動電機的頂部固定連接有控制器。

5、優選的，所述取樣筒頂部的左右兩側均固定連接有把手，且把手的表面套設有防滑套。

6、優選的，所述進料口呈傾斜設計，且與螺旋輸送輥接觸的一面為高位處。

7、優選的，所述遮擋板與支撐框接觸的一面開設有限位槽，限位槽的內腔滑動連接有限位塊，限位塊的另一側與支撐框的內壁固定連接。

8、優選的，所述螺紋塊的內腔開設有螺紋孔，螺紋孔與螺紋桿螺紋連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過把手將本設備移動至取樣處，然后即可將本設備插入石英砂堆中，然后通過控制器啟動驅動電機，驅動電機帶動螺旋輸送輥轉動，螺旋輸送輥即可將石英砂提升至上方，并通過進料口進入取樣筒內腔的存料處，然后通過把手將本設備連通石英砂轉運至檢測出，然后通過控制器啟動轉動電機，轉動電機帶動螺紋桿轉動，螺紋桿帶動螺紋塊向上移動，螺紋塊帶動遮擋板向上移動即可將出料口漏出，并在其自身的重力下滑落出取樣筒內腔，即可完成卸料工作，通過采用本設備，能夠實現高效快速的取樣工作，且能夠實現良好的轉運工作，給后期的檢測工作帶來了極大的便利。

11、2、本實用新型通過將取樣筒的內腔底部呈錐形設計，能夠便于卸料工作的進行，通過設置蓄電池，能夠為本設備供電，通過設置控制器，能夠實現本設備的自動化控制，通過設置把手，能夠便于攜帶本設備，通過設置限位槽和限位塊，能夠對遮擋板進行限位，避免其與支撐框脫離。

技術特征：

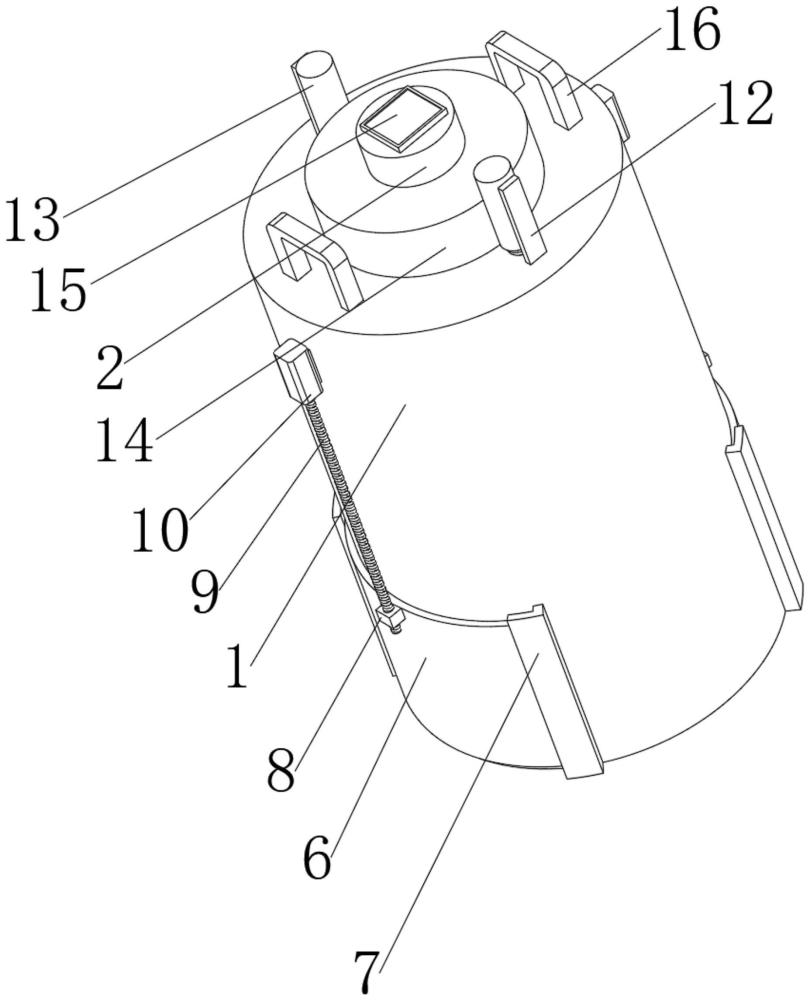

1.一種用于石英砂加工的強度檢測取樣設備，包括取樣筒(1)，其特征在于：所述取樣筒(1)的頂部軸心處固定連接有驅動電機(2)，所述驅動電機(2)的輸出軸貫穿至取樣筒(1)的底部并固定連接有螺旋輸送輥(3)，所述取樣筒(1)內腔兩側的頂部均開設有進料口(4)，所述取樣筒(1)兩側的底部均開設有出料口(5)，所述出料口(5)的表面設置有遮擋板(6)，所述遮擋板(6)的前后兩端均滑動連接有支撐框(7)，所述支撐框(7)的一側與取樣筒(1)的表面固定連接，所述遮擋板(6)表面的頂部固定連接有螺紋塊(8)，所述螺紋塊(8)的內腔螺紋連接有螺紋桿(9)，所述螺紋桿(9)的頂部固定連接有轉動電機(10)，所述轉動電機(10)的一側通過安裝座與取樣筒(1)的表面固定連接，所述取樣筒(1)的內腔頂部設置有推料板(11)，所述取樣筒(1)頂部的兩側均固定連接有安裝板(12)，所述安裝板(12)的一側固定連接有液壓伸縮桿(13)，所述液壓伸縮桿(13)的輸出端貫穿至取樣筒(1)的內腔并與推料板(11)的頂部固定連接。

2.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述取樣筒(1)的內腔底部呈錐形設計，且錐面的底部與出料口(5)的底部持平。

3.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述取樣筒(1)的頂部且位于驅動電機(2)的外部固定連接有蓄電池(14)，所述驅動電機(2)的頂部固定連接有控制器(15)。

4.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述取樣筒(1)頂部的左右兩側均固定連接有把手(16)，且把手(16)的表面套設有防滑套。

5.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述進料口(4)呈傾斜設計，且與螺旋輸送輥(3)接觸的一面為高位處。

6.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述遮擋板(6)與支撐框(7)接觸的一面開設有限位槽，限位槽的內腔滑動連接有限位塊，限位塊的另一側與支撐框(7)的內壁固定連接。

7.根據權利要求1所述的一種用于石英砂加工的強度檢測取樣設備，其特征在于：所述螺紋塊(8)的內腔開設有螺紋孔，螺紋孔與螺紋桿(9)螺紋連接。

技術總結
本技術公開了一種用于石英砂加工的強度檢測取樣設備，包括取樣筒，所述取樣筒的頂部軸心處固定連接有驅動電機，所述驅動電機的輸出軸貫穿至取樣筒的底部并固定連接有螺旋輸送輥，所述取樣筒內腔兩側的頂部均開設有進料口，所述取樣筒兩側的底部均開設有出料口，所述出料口的表面設置有遮擋板，所述遮擋板的前后兩端均滑動連接有支撐框，所述支撐框的一側與取樣筒的表面固定連接，所述遮擋板表面的頂部固定連接有螺紋塊，所述螺紋塊的內腔螺紋連接有螺紋桿，所述螺紋桿的頂部固定連接有轉動電機。通過采用本設備，能夠實現高效快速的取樣工作，且能夠實現良好的轉運工作，給后期的檢測工作帶來了極大的便利。
