本發明涉及軌道車輛制動，尤其涉及一種軌道車輛和軌道車輛制動方法。

背景技術：

1、本部分提供的僅僅是與本公開相關的背景信息，其并不必然是現有技術。

2、在城市軌道交通中，特別是在濕滑的雨雪天氣下，地鐵車輛的輪軌粘著系數會顯著下降，影響列車的正常制動，存在安全隱患。傳統的解決方案包括使用防滑材料、加熱器或機械清除等，但這些方法存在成本較高、維護困難或反應不夠及時等問題。

技術實現思路

1、本發明的目的是至少解決現有的軌道車輛在雨雪天氣時制動力不足的技術問題。該目的是通過以下技術方案實現的：

2、本發明提出了一種軌道車輛，包括：

3、制動器，具有制動盤；

4、驅動裝置，所述驅動裝置與所述制動器傳動連接，所述驅動裝置用于驅動所述制動器運動，以使所述制動盤與軌道的內側接觸或者間隔；

5、傳感器單元，用于檢測所述軌道車輛周?chē)沫h(huán)境信息；

6、控制單元，與所述驅動裝置和所述傳感器單元電連接，根據所述傳感器單元檢測到的環境信息控制所述驅動裝置。

7、本發明提出的軌道車輛在雨雪天氣時，傳感器單元能夠根據檢測的車輛周?chē)沫h(huán)境信息確定軌道車輛處于雨雪濕滑天氣，控制單元根據傳感器單元的檢測結果控制驅動裝置運行，驅動裝置驅動制動器運動，以使制動器的制動盤與軌道的內側接觸，從而提高軌道車輛與軌道之間的摩擦力，進而配合軌道車輛原有的制動系統，在雨雪濕滑天氣時，增強軌道車輛的制動能力，避免軌道車輛與軌道之間粘著系數降低導致摩擦失效的問題。

8、另外，根據本發明的軌道車輛，還可具有如下附加的技術特征：

9、在本發明的一些實施例中，所述驅動裝置包括驅動組件、連桿和支撐桿，所述支撐桿沿所述軌道車輛的高度方向延伸，所述連桿的一端與所述驅動組件傳動連接，所述連桿的另一端與所述制動器連接，所述連桿的兩端之間的部位以可轉動的方式與所述支撐桿連接，所述驅動組件用于驅動所述連桿擺動，以帶動所述制動器靠近或遠離所述軌道的內側。

10、在本發明的一些實施例中，所述驅動裝置包括驅動組件、支撐桿和兩個連桿，所述支撐桿沿所述軌道車輛的高度方向延伸，所述兩個連桿呈x型設置，所述驅動組件沿所述軌道車輛的兩端分別設有一個驅動端，所述兩個連桿的第一端分別與兩個所述驅動端傳動連接，所述制動器的數量為兩個，所述兩個連桿的第二端均設有一個所述制動器，所述兩個連桿各自的第一端和第二端之間的部位均以可轉動的方式與所述支撐桿連接，所述驅動組件用于驅動所述兩個連桿擺動，以帶動所述制動器靠近或遠離所述軌道的內側。

11、在本發明的一些實施例中，所述制動器還包括壓力調節裝置，所述壓力調節裝置與所述連桿連接，且所述壓力調節裝置與所述制動盤傳動連接，所述壓力調節裝置還與所述控制單元電連接，所述壓力調節裝置用于驅動所述制動盤運動，以調節所述制動盤壓緊在所述軌道的內側的壓緊力。

12、在本發明的一些實施例中，所述壓力調節裝置包括液壓缸和加速度傳感器，所述加速度傳感器用于采集所述軌道車輛的加速度信號，所述液壓缸與所述驅動裝置連接，所述液壓缸的輸出端與所述制動盤傳動連接，所述液壓缸和所述加速度傳感器均與所述控制單元電連接，所述控制單元用于控制所述液壓缸根據所述加速度信號驅動所述制動盤壓緊所述軌道的內側。

13、在本發明的一些實施例中，所述傳感器組件包括濕度傳感器、溫度傳感器、光學傳感器和超聲波傳感器中的至少一種，所述濕度傳感器用于檢測軌道表面的濕滑程度，所述溫度傳感器用于檢測軌道表面及周?chē)h(huán)境的溫度，光學傳感器和超聲波傳感器用于檢測軌道表面的積雪或結冰情況。

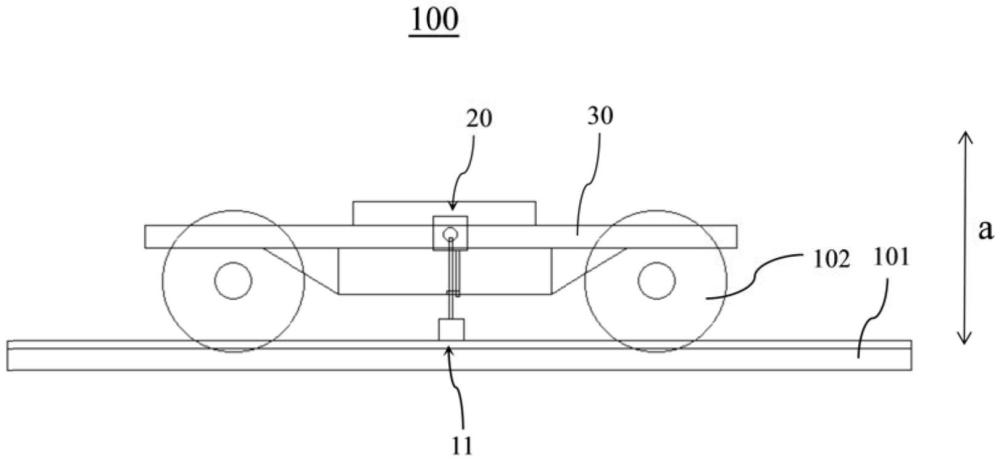

14、在本發明的一些實施例中，所述軌道車輛還包括車身和轉向架，所述轉向架安裝在所述車身的底部，所述驅動裝置和/或所述傳感器單元安裝在所述轉向架上。

15、本發明的第二方面提出了一種軌道車輛制動方法，根據本發明第一方面提出的軌道車輛實施，所述軌道車輛制動方法包括以下步驟：

16、接收軌道表面的濕度信號和溫度信號；

17、根據所述濕度信號和所述溫度信號，控制所述驅動裝置驅動所述制動器與軌道的內側相接觸以進行制動；

18、接收所述軌道車輛的加速度信號；

19、根據所述加速度信號大于預設閾值，控制所述驅動裝置，提高所述制動器的制動力。

20、本發明的第二方面提出的軌道車輛制動方法根據本發明第一發明提出的軌道車輛實施，在雨雪天氣時，通過傳感器單元檢測軌道表面的濕度信號和溫度信號，根據軌道表面的濕度信號和溫度信號確定軌道車輛是否處于雨雪濕滑天氣，確定軌道車輛處于雨雪濕滑天氣時，控制單元控制驅動裝置運行，使得驅動裝置驅動制動器運動，以使制動器的制動盤與軌道的內側接觸，從而提高軌道車輛與軌道之間的摩擦力，進而配合軌道車輛原有的制動系統，在雨雪濕滑天氣時，增強軌道車輛的制動能力。軌道車輛制動后，檢測軌道車輛的加速度信號，當加速度信號大于預設閾值，確定制動不足，控制單元控制驅動系統，提高制動盤作用于軌道內側的接觸壓力，從而提高制動力。

21、在本發明的一些實施例中，所述根據所述濕度信號和所述溫度信號，控制所述驅動裝置驅動所述制動器與軌道的內側相接觸以進行制動的步驟包括：

22、根據所述濕度信號大于預設溫度閾值和/或所述溫度信號大于預設濕度閾值，控制所述驅動裝置，以提高制動器的制動力。

23、在本發明的一些實施例中，所述軌道車輛制動方法還包括步驟：

24、接收所述軌道車輛的周邊環境圖像；

25、對所述周邊環境圖像進行分析，以計算出所述軌道車輛所在環境中雨滴或雪花的密度值；

26、根據所述密度值控制所述驅動裝置調節所述制動器的驅動力，所述驅動力與所述密度值呈正相關。

技術特征：

1.一種軌道車輛，其特征在于，包括：

2.根據權利要求1所述的軌道車輛，其特征在于，所述驅動裝置包括驅動組件、連桿和支撐桿，所述支撐桿沿所述軌道車輛的高度方向延伸，所述連桿的一端與所述驅動組件傳動連接，所述連桿的另一端與所述制動器連接，所述連桿的兩端之間的部位以可轉動的方式與所述支撐桿連接，所述驅動組件用于驅動所述連桿擺動，以帶動所述制動器靠近或遠離所述軌道的內側。

3.根據權利要求1所述的軌道車輛，其特征在于，所述驅動裝置包括驅動組件、支撐桿和兩個連桿，所述支撐桿沿所述軌道車輛的高度方向延伸，所述兩個連桿呈x型設置，所述驅動組件沿所述軌道車輛的兩端分別設有一個驅動端，所述兩個連桿的第一端分別與兩個所述驅動端傳動連接，所述制動器的數量為兩個，所述兩個連桿的第二端均設有一個所述制動器，所述兩個連桿的各自的第一端和第二端之間的部位均以可轉動的方式與所述支撐桿連接，所述驅動組件用于驅動所述兩個連桿擺動，以帶動所述制動器靠近或遠離所述軌道的內側。

4.根據權利要求2所述的軌道車輛，其特征在于，所述制動器還包括壓力調節裝置，所述壓力調節裝置與所述連桿連接，且所述壓力調節裝置與所述制動盤傳動連接，所述壓力調節裝置還與所述控制單元電連接，所述壓力調節裝置用于驅動所述制動盤運動，以調節所述制動盤壓緊在所述軌道的內側的壓緊力。

5.根據權利要求4所述的軌道車輛，其特征在于，所述壓力調節裝置包括液壓缸和加速度傳感器，所述加速度傳感器用于采集所述軌道車輛的加速度信號，所述液壓缸與所述驅動裝置連接，所述液壓缸的輸出端與所述制動盤傳動連接，所述液壓缸和所述加速度傳感器均與所述控制單元電連接，所述控制單元用于控制所述液壓缸根據所述加速度信號驅動所述制動盤壓緊所述軌道的內側。

6.根據權利要求1所述的軌道車輛，其特征在于，所述傳感器組件包括濕度傳感器、溫度傳感器、光學傳感器和超聲波傳感器中的至少一種，所述濕度傳感器用于檢測軌道表面的濕滑程度，所述溫度傳感器用于檢測軌道表面及周?chē)h(huán)境的溫度，光學傳感器和超聲波傳感器用于檢測軌道表面的積雪或結冰情況。

7.根據權利要求1至6任一項所述的軌道車輛，其特征在于，所述軌道車輛還包括車身和轉向架，所述轉向架安裝在所述車身的底部，所述驅動裝置和/或所述傳感器單元安裝在所述轉向架上。

8.一種軌道車輛制動方法，根據權利要求1至7任一項所述的軌道車輛實施，其特征在于，包括以下步驟：

9.根據權利要求8所述的軌道車輛制動方法，其特征在于，所述根據所述濕度信號和所述溫度信號，控制所述驅動裝置驅動所述制動器與軌道的內側相接觸以進行制動的步驟包括：

10.根據權利要求8或9所述的軌道車輛制動方法，其特征在于，所述軌道車輛制動方法還包括步驟：

技術總結
本發明提出了一種軌道車輛和軌道車輛制動方法，軌道車輛包括制動器、驅動裝置、傳感器單元和控制單元，制動器具有制動盤，驅動裝置用于設置在軌道車輛上，驅動裝置與制動器傳動連接，驅動裝置用于驅動制動器運動，以使制動盤與軌道的內側接觸或者間隔，傳感器單元用于檢測軌道車輛周?chē)沫h(huán)境信息。本發明提出的軌道車輛在雨雪天氣時，傳感器單元能夠根據檢測的車輛周?chē)沫h(huán)境信息確定軌道車輛處于雨雪濕滑天氣，控制單元根據傳感器單元的檢測結果控制驅動裝置運行，驅動裝置驅動制動器運動，以使制動器的制動盤與軌道的內側接觸，從而提高軌道車輛與軌道之間的摩擦力，在雨雪濕滑天氣時，增強軌道車輛的制動能力。

技術研發人員：楊廣武,王燕凱,麻一萱,潘婷,楊三資,劉琦,杜哲,石磊,韓倩,馬振超,武休明,趙燕文,弓欣玉,尉婧明,吳麗娜,李帥克,趙智,梁廣戰,辛瀟
受保護的技術使用者：楊廣武
技術研發日：
技術公布日：2025/3/20
