本技術屬于試驗機領域，具體涉及一種水泥壓力試驗機。

背景技術：

1、水泥是一種粉狀水硬性無機膠凝材料，加水攪拌后成漿體，能在空氣中硬化或者在水中硬化，并能把砂、石等材料牢固地膠結在一起，早期石灰與火山灰的混合物與現代的石灰火山灰水泥很相似，用它膠結碎石制成的混凝土，硬化后不但強度較高，而且還能抵抗淡水或含鹽水的侵蝕，長期以來，它作為一種重要的膠凝材料，廣泛應用于土木建筑、水利、國防等工程，水泥一般分為通用水泥與特種水泥。

2、授權公告號“cn218212393u”記載了“包括固定機構、擠壓機構和調節機構，擠壓機構固定于內部旋合有調節機構的固定機構頂端，固定機構包括頂端中部固連有保護筒的固定臺，擠壓機構包括固定于固定臺頂端的液壓缸，調節機構包括旋合于固定臺頂端的承受板，固定臺頂端中部沿其豎直中線開設有螺紋孔。本實用新型通過轉動旋鈕帶動螺桿和承受板沿著螺紋孔旋合至合適高度，然后放置水泥于承受板頂端，然后通過液壓缸工作帶動液壓桿和擠壓頭下移對水泥進行擠壓，在水泥發生破裂時通過保護筒對破裂濺射的水泥塊進行阻隔，從而使得該水泥壓力試驗機，減小其試驗局限性，防止水泥破裂后濺射”。

3、上述專利防止水泥破裂后濺射，但上述專利每次試驗完成后不便于對破裂的水泥進行清理，需要人工手動進行清理，從而降低實驗的效率。

技術實現思路

1、本實用新型的目的在于提供一種水泥壓力試驗機，旨在解決現有技術中的水泥壓力試驗機每次試驗完成后不便于對破裂的水泥進行清理，需要人工手動進行清理，從而降低實驗效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種水泥壓力試驗機，包括：

4、底座；

5、固定臺，其固定連接于底座的頂部；

6、升降機構，設于底座的頂部；

7、測力儀器，設于升降機構上；

8、防護機構，設于底座和升降機構上；以及

9、清掃機構，設于固定臺和防護機構上。

10、作為本實用新型一種優選的方案，所述升降機構包括滑桿、液壓伸縮桿b、頂板、升降板和支撐桿，所述支撐桿設置有四個，四個所述支撐桿均固定連接于底座的頂部，且四個支撐桿均勻分布，所述頂板固定連接于四個支撐桿的頂部，所述滑桿設置有兩個，兩個所述滑桿均活動插接于頂板的頂部，且兩個滑桿均活動貫穿頂板并延伸至頂板的下側，所述升降板固定連接于兩個滑桿的底部，所述液壓伸縮桿b的一端固定連接于頂板的頂部，且液壓伸縮桿b的一端活動貫穿頂板并與升降板固定連接。

11、作為本實用新型一種優選的方案，所述防護機構包括防護罩、u型防護板、橫板、轉軸、齒輪和正反轉電機，所述u型防護板固定連接于底座和頂板上，且u型防護板套設于四個支撐桿上，所述橫板設置有兩個，兩個所述橫板均固定連接于u型防護板的一側端，所述轉軸轉動連接于兩個橫板之間，且轉軸的兩端分別轉動貫穿兩個橫板并延伸至兩個橫板的外側，所述防護罩固定連接于轉軸的圓周表面上，所述正反轉電機固定連接于其中一個橫板的底部，且正反轉電機的輸出端轉動貫穿橫板并延伸至橫板的上側，所述齒輪設置有兩個，其中一個所述齒輪固定連接于正反轉電機的輸出端，且另一個齒輪固定連接于轉軸的頂部，兩個所述齒輪相互嚙合。

12、作為本實用新型一種優選的方案，所述防護機構包括：

13、排料控制部件，設于u型防護板上；

14、廢渣輸送部件，設于固定臺和四個支撐桿上；以及

15、清掃部件，設于u型防護板上。

16、作為本實用新型一種優選的方案，所述排料控制部件包括l型擋板、排料斗和液壓伸縮桿a，所述液壓伸縮桿a的一端固定連接于u型防護板的側端，所述l型擋板固定連接于液壓伸縮桿a的伸長端，所述排料斗固定連接于u型防護板的側端，且排料斗位于l型擋板的下側。

17、作為本實用新型一種優選的方案，所述廢渣輸送部件包括u型斜板和側斜板，所述u型斜板固定連接于固定臺和四個支撐桿上，且u型斜板斜設于u型防護板的側壁之間，所述側斜板設置有兩個，每個所述橫板均固定連接于每兩個支撐桿上，且每個側斜板均與u型斜板固定連接，兩個所述側斜板呈倒八字設置。

18、作為本實用新型一種優選的方案，所述清掃部件包括清掃刷和液壓伸縮桿c，所述液壓伸縮桿c的一端固定連接于u型防護板的側端，且液壓伸縮桿c的伸長端活動貫穿u型防護板并延伸至u型防護板的內側，所述清掃刷固定連接于液壓伸縮桿c的伸長端。

19、與現有技術相比，本實用新型的有益效果是：

20、1、本方案中，通過清掃刷移動可以對固定臺的頂部和測力儀器的底部進行清掃，從而去除水泥廢渣，以便于下一次水泥進行實驗，通過u型斜板的設置用于輸送測試后的水泥，通過兩個側斜板的設置可以擋住水泥，使得水泥可以順利的沿著u型斜板的斜面滾動。

21、2、本方案中，通過u型斜板的設置用于輸送測試后的水泥，通過兩個側斜板的設置可以擋住水泥，使得水泥可以順利的沿著u型斜板的斜面滾動，通過防護罩和u型防護板的設置可以破碎的水泥出現飛濺，防止飛濺的水泥傷害到工作人員，通過正反轉電機的輸出端轉動帶動兩個齒輪同時轉動，齒輪轉動帶動轉軸轉動，轉軸轉動帶動防護罩轉動。

技術特征：

1.一種水泥壓力試驗機，其特征在于，包括：

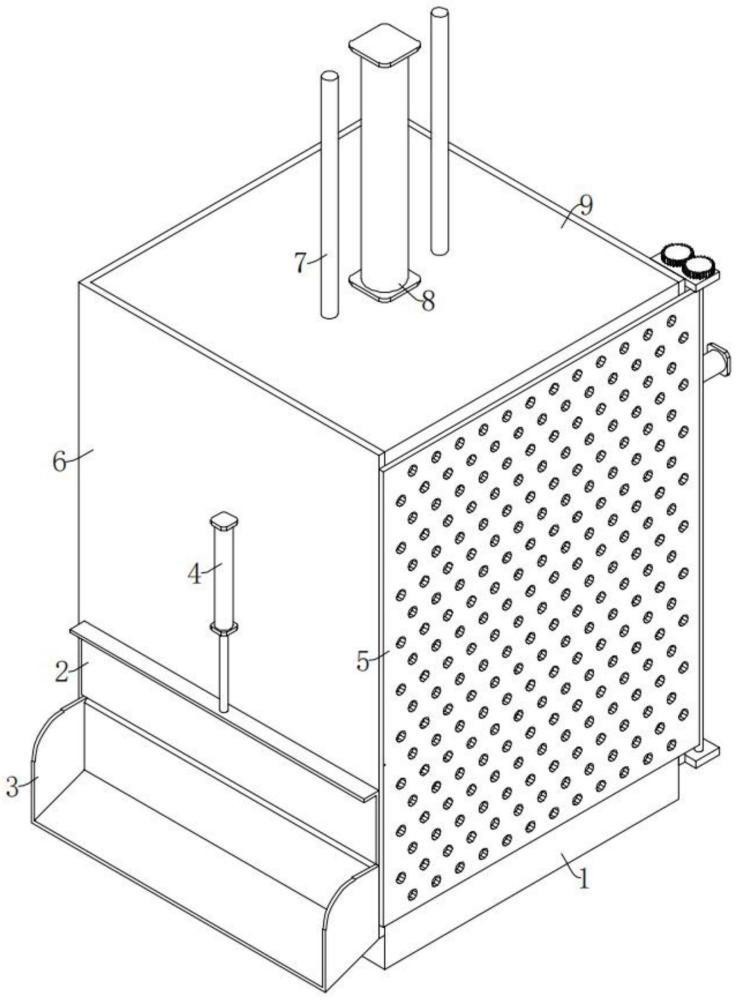

2.根據權利要求1所述的一種水泥壓力試驗機，其特征在于：所述升降機構包括滑桿(7)、液壓伸縮桿b(8)、頂板(9)、升降板(10)和支撐桿(12)，所述支撐桿(12)設置有四個，四個所述支撐桿(12)均固定連接于底座(1)的頂部，且四個支撐桿(12)均勻分布，所述頂板(9)固定連接于四個支撐桿(12)的頂部，所述滑桿(7)設置有兩個，兩個所述滑桿(7)均活動插接于頂板(9)的頂部，且兩個滑桿(7)均活動貫穿頂板(9)并延伸至頂板(9)的下側，所述升降板(10)固定連接于兩個滑桿(7)的底部，所述液壓伸縮桿b(8)的一端固定連接于頂板(9)的頂部，且液壓伸縮桿b(8)的一端活動貫穿頂板(9)并與升降板(10)固定連接。

3.根據權利要求2所述的一種水泥壓力試驗機，其特征在于：所述防護機構包括防護罩(5)、u型防護板(6)、橫板(18)、轉軸(19)、齒輪(20)和正反轉電機(21)，所述u型防護板(6)固定連接于底座(1)和頂板(9)上，且u型防護板(6)套設于四個支撐桿(12)上，所述橫板(18)設置有兩個，兩個所述橫板(18)均固定連接于u型防護板(6)的一側端，所述轉軸(19)轉動連接于兩個橫板(18)之間，且轉軸(19)的兩端分別轉動貫穿兩個橫板(18)并延伸至兩個橫板(18)的外側，所述防護罩(5)固定連接于轉軸(19)的圓周表面上，所述正反轉電機(21)固定連接于其中一個橫板(18)的底部，且正反轉電機(21)的輸出端轉動貫穿橫板(18)并延伸至橫板(18)的上側，所述齒輪(20)設置有兩個，其中一個所述齒輪(20)固定連接于正反轉電機(21)的輸出端，且另一個齒輪(20)固定連接于轉軸(19)的頂部，兩個所述齒輪(20)相互嚙合。

4.根據權利要求3所述的一種水泥壓力試驗機，其特征在于：所述廢渣輸送部件包括u型斜板(15)和側斜板(17)，所述u型斜板(15)固定連接于固定臺(16)和四個支撐桿(12)上，且u型斜板(15)斜設于u型防護板(6)的側壁之間，所述側斜板(17)設置有兩個，每個所述橫板(18)均固定連接于每兩個支撐桿(12)上，且每個側斜板(17)均與u型斜板(15)固定連接，兩個所述側斜板(17)呈倒八字設置。

5.根據權利要求4所述的一種水泥壓力試驗機，其特征在于：所述清掃部件包括清掃刷(13)和液壓伸縮桿c(14)，所述液壓伸縮桿c(14)的一端固定連接于u型防護板(6)的側端，且液壓伸縮桿c(14)的伸長端活動貫穿u型防護板(6)并延伸至u型防護板(6)的內側，所述清掃刷(13)固定連接于液壓伸縮桿c(14)的伸長端。

技術總結
本技術提供一種水泥壓力試驗機，屬于試驗機領域，其由底座、固定臺、升降機構、測力儀器、防護機構以及清掃機構構成，本方案中通過清掃刷移動可以對固定臺的頂部和測力儀器的底部進行清掃，從而去除水泥廢渣，以便于下一次水泥進行實驗，通過U型斜板的設置用于輸送測試后的水泥，通過兩個側斜板的設置可以擋住水泥，使得水泥可以順利的沿著U型斜板的斜面滾動，通過U型斜板的設置用于輸送測試后的水泥，通過防護罩和U型防護板的設置可以破碎的水泥出現飛濺，防止飛濺的水泥傷害到工作人員，可以解決現有技術中的水泥壓力試驗機每次試驗完成后不便于對破裂的水泥進行清理，需要人工手動進行清理，從而降低實驗效率的問題。

技術研發人員：彭莉
受保護的技術使用者：河北華錫試驗儀器有限公司
技術研發日：20240507
技術公布日：2025/4/28
