本申請涉及有毒氣探測器，尤其涉及一種有毒氣體探測器用防護結構。

背景技術：

1、有毒氣探測器可用于檢測周圍大氣中的毒氣，起到安全警示作用，有毒氣體探測器分本安型有毒氣體探測器和隔爆型有毒氣體探測器，本安型即本質安全型產品，可用于高度危險場合。

2、目前在使用有毒氣體探測器時，通常直接將其安裝在某一位置，缺乏相應的防護措施，與外物發生碰撞，容易損壞，其次，由于不同種類有毒氣體的密度不同，導致其存在于不同的高度，這就使得有毒氣體探測器無法快速對較大范圍的氣體進行檢測，存在有一定缺陷。

技術實現思路

1、本實用新型的目的在于提供一種有毒氣體探測器用防護結構，以解決上述背景技術中提出的問題。

2、本申請實施例采用下述技術方案：

3、一種有毒氣體探測器用防護結構，包括底板，所述底板的上表面固定安裝有氣體探測器本體，所述底板的上表面固定連接有防護殼，所述氣體探測器本體位于防護殼的內部，所述防護殼的外表面開設有一組第一通口，所述防護殼的外表面鉸接有弧形板，所述弧形板的外表面開設有一組第二通口，所述防護殼的內頂壁固定安裝有抽氣泵，所述抽氣泵的輸入端固定連通有主進氣管道，所述主進氣管道的頂端貫穿防護殼并延伸至防護殼的上方，所述主進氣管道的外表面固定連通有一組第一進氣接頭，所述主進氣管道的外表面固定連通有兩個橫向進氣管道，每個所述橫向進氣管道的外表面均固定連通有兩個第二進氣接頭，所述底板的上方設置有一組防護板。

4、優選的，所述底板的上表面開設有一組安裝孔，所述底板的上表面開設有兩組插孔。

5、優選的，每個所述插孔的內部均設置有插桿，每個所述插桿的頂端均與防護板的底面固定連接，每個所述防護板的外表面均固定連接有警示牌。

6、優選的，所述主進氣管道的外表面固定連接有一組加固板，每個所述加固板的底面均與防護殼的上表面固定連接。

7、優選的，每個所述橫向進氣管道的外表面均固定連接有支架，每個所述支架的底面均與防護殼的上表面固定連接。

8、優選的，所述防護殼的上表面固定連接有控制開關，所述氣體探測器本體和抽氣泵均通過導線與控制開關電連接述。

9、本申請實施例采用的上述至少一個技術方案能夠達到以下有益效果：

10、其一，通過設置有氣體探測器本體，利用氣體探測器本體即可對有毒氣體進行檢測，將其安裝在防護殼內部，能夠利用防護殼和防護板對其起到一定保護作用，且通過弧形板、第一通口和第二通口的配合，可以便于工作人員對其進行維護，同時不會對其檢測氣體的功能造成影響，使用效果較好。

11、其二，通過設置有抽氣泵，利用抽氣泵能夠抽取外部氣體，通過主進氣管道、第一進氣接頭、橫向進氣管道和第二進氣接頭的相互配合，能夠對不同高度位置的氣體進行抽取檢測，進一步提高了氣體探測器本體的使用性能，有利于進行更大范圍的氣體檢測。

技術特征：

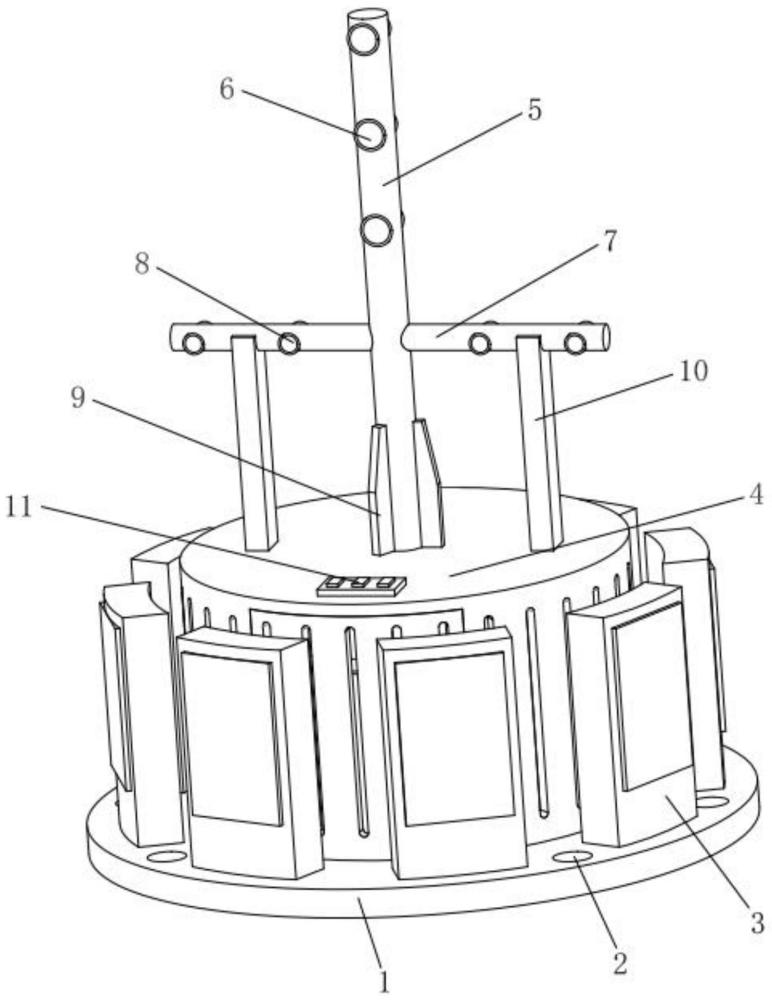

1.一種有毒氣體探測器用防護結構，包括底板(1)，其特征在于：所述底板(1)的上表面固定安裝有氣體探測器本體(12)，所述底板(1)的上表面固定連接有防護殼(4)，所述氣體探測器本體(12)位于防護殼(4)的內部，所述防護殼(4)的外表面開設有一組第一通口(14)，所述防護殼(4)的外表面鉸接有弧形板(15)，所述弧形板(15)的外表面開設有一組第二通口(16)，所述防護殼(4)的內頂壁固定安裝有抽氣泵(17)，所述抽氣泵(17)的輸入端固定連通有主進氣管道(5)，所述主進氣管道(5)的頂端貫穿防護殼(4)并延伸至防護殼(4)的上方，所述主進氣管道(5)的外表面固定連通有一組第一進氣接頭(6)，所述主進氣管道(5)的外表面固定連通有兩個橫向進氣管道(7)，每個所述橫向進氣管道(7)的外表面均固定連通有兩個第二進氣接頭(8)，所述底板(1)的上方設置有一組防護板(3)。

2.根據權利要求1所述的一種有毒氣體探測器用防護結構，其特征在于：所述底板(1)的上表面開設有一組安裝孔(2)，所述底板(1)的上表面開設有兩組插孔(13)。

3.根據權利要求2所述的一種有毒氣體探測器用防護結構，其特征在于：每個所述插孔(13)的內部均設置有插桿(18)，每個所述插桿(18)的頂端均與防護板(3)的底面固定連接，每個所述防護板(3)的外表面均固定連接有警示牌(19)。

4.根據權利要求1所述的一種有毒氣體探測器用防護結構，其特征在于：所述主進氣管道(5)的外表面固定連接有一組加固板(9)，每個所述加固板(9)的底面均與防護殼(4)的上表面固定連接。

5.根據權利要求1所述的一種有毒氣體探測器用防護結構，其特征在于：每個所述橫向進氣管道(7)的外表面均固定連接有支架(10)，每個所述支架(10)的底面均與防護殼(4)的上表面固定連接。

6.根據權利要求1所述的一種有毒氣體探測器用防護結構，其特征在于：

技術總結
本技術公開了一種有毒氣體探測器用防護結構，包括底板，所述底板的上表面固定安裝有氣體探測器本體，所述底板的上表面固定連接有防護殼，所述氣體探測器本體位于防護殼的內部，所述防護殼的外表面開設有一組第一通口，所述防護殼的外表面鉸接有弧形板，所述弧形板的外表面開設有一組第二通口，所述防護殼的內頂壁固定安裝有抽氣泵。本技術通過設置有氣體探測器本體，利用氣體探測器本體即可對有毒氣體進行檢測，將其安裝在防護殼內部，能夠利用防護殼和防護板對其起到一定保護作用，且通過弧形板、第一通口和第二通口的配合，可以便于工作人員對其進行維護，同時不會對其檢測氣體的功能造成影響，使用效果較好。

技術研發人員：請求不公布姓名,請求不公布姓名,請求不公布姓名,請求不公布姓名
受保護的技術使用者：四川道爾頓科技有限公司
技術研發日：20240513
技術公布日：2025/4/28
