本技術涉及pcb線路板測試，具體是一種pcb線路板測試裝置。

背景技術：

1、pcb線路板在生產時，需要經過多輪測試，以保證pcb線路板的出廠質量，其中包括對阻焊膜的硬度測試、抗化學侵蝕能力和硬化程度測試。

2、現有的阻焊膜在進行硬度測試時，需要人工拿取多種不同硬度的測試筆去刮擦pcb線路板表面的阻焊膜，過程較為繁瑣，也不便于同時進行抗化學侵蝕能力和硬化程度測試，導致測試過程較慢，且測試用工具較多，不便于對其進行收納整理。

技術實現思路

1、本實用新型的目的在于提供一種pcb線路板測試裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

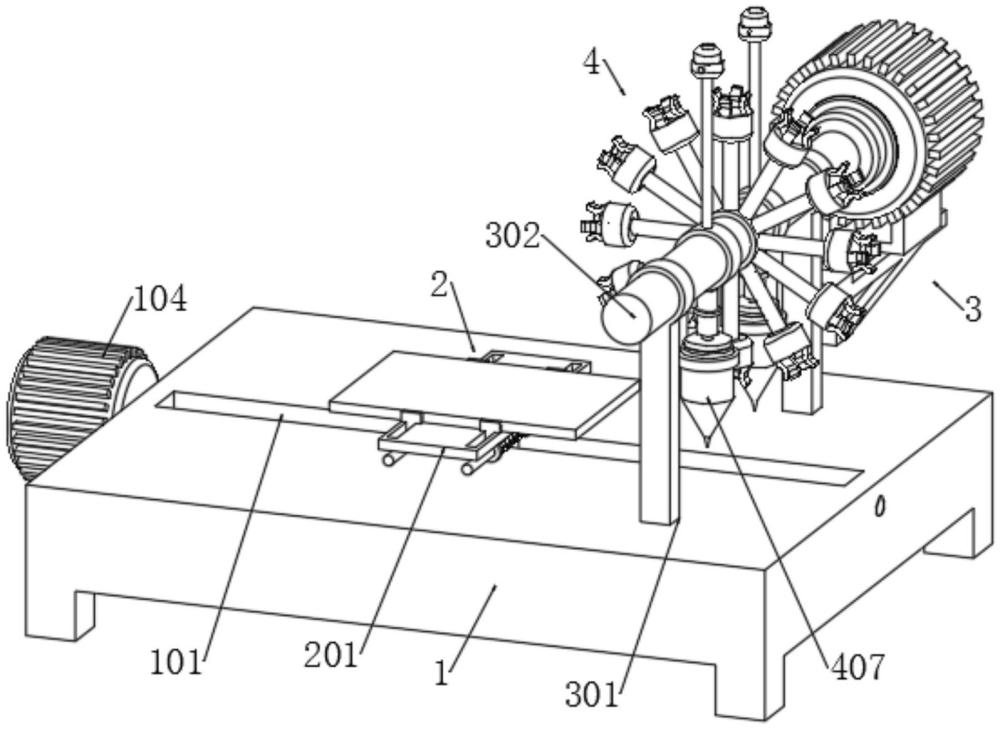

3、一種pcb線路板測試裝置，包括底座，所述底座上表面固定安裝有調節組件，所述調節組件包括對稱固定安裝于底座上表面的兩個支撐板，兩個所述支撐板內部滑動連接有轉軸，所述轉軸外側表面固定安裝有測試組件，所述測試組件包括固定安裝于轉軸外側表面的安裝架，所述安裝架外側的延伸端等距固定安裝有多個夾座，所述轉軸外側表面對稱固定安裝有固定架，所述固定架外側表面通過支架固定安裝有滴液筒。

4、進一步在于：所述固定架外側表面位于滴液筒上方通過支架固定安裝有二號電動推桿，所述二號電動推桿的輸出端固定安裝有活塞板，所述活塞板與滴液筒滑動連接。

5、進一步在于：所述固定架外側表面與滴液筒對稱處固定安裝有棉球座，所述棉球座內部活動設有棉球，所述棉球座外側表面活動貫穿有插針，且插針貫穿棉球。

6、進一步在于：一個所述支撐板一側表面固定安裝有滑軌，所述滑軌內部滑動連接有支撐座，所述支撐座上表面固定安裝有二號電機，所述二號電機的輸出端與轉軸一端固定連接。

7、優選的：所述二號電機外側表面位于其輸出端外側固定安裝有導電滑環，所述滑軌下表面固定安裝有一號電動推桿，所述一號電動推桿的輸出端與支撐座固定連接。

8、進一步在于：所述底座上表面開設有安裝槽，所述安裝槽內部轉動連接有貫穿底座的絲桿，所述絲桿外側旋合連接有與安裝槽滑動的螺母，所述底座一端表面固定安裝有一號電機，所述一號電機的輸出端與絲桿一端固定連接。

9、優選的：所述螺母上端表面固定安裝有夾持組件，所述夾持組件包括固定安裝于螺母上端表面的放置板，所述放置板上表面對稱開設有滑槽，所述放置板下表面對稱固定安裝有滑桿，所述滑桿外側對稱滑動連接有貫穿滑槽的夾板，所述滑桿外側對稱活動套設有彈簧，所述彈簧兩端分別與滑桿中心處和夾板固定連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過將多個不同硬度的測試筆按硬度依次卡在夾座內部，往兩個滴液筒內部分別注入二氯甲烷和三氯甲烷溶液，活塞板移入滴液筒內部，在進行抗化學侵蝕能力和硬化程度測試時，二號電動推桿伸展，推動活塞板移動，二氯甲烷和三氯甲烷溶液滴落在其下方的pcb線路板上，一段時間后，轉軸轉動，使棉球轉動，棉球擦拭過滴液處，觀察棉球表面是否有顏色附著，同時轉軸轉動時，帶動多個不同硬度的測試筆刮過阻焊膜，觀察阻焊膜是否被刮掉，從而通過測試組件同步進行阻焊膜的多項測試，取代人工操作進行測試，加快測試速度。

12、2、二號電機運轉，帶動轉軸轉動，為測試組件的轉動提供動力，一號電動推桿伸縮，帶動二號電機和轉軸移動，調節測試組件的位置，使測試組件便于在不同位置進行測試，同時也可單獨對線路板進行一種檢測，簡化測試過程，加快測試速度，且使測試用工具便于進行收納整理。

13、3、一號電機運轉，帶動絲桿轉動，使螺母帶動放置板移動，將其上方的pcb線路板送入到測試組件下方，輔助測試組件對pcb線路板的不同位置進行檢測，彈簧本身具備收縮能力，帶動夾板往放置板中間移動，快速對放置板上方的pcb線路板進行夾持，將pcb線路板進行固定，提高pcb線路板測試時的牢固性。

技術特征：

1.一種pcb線路板測試裝置，其特征在于，包括底座，所述底座上表面固定安裝有調節組件，所述調節組件包括對稱固定安裝于底座上表面的兩個支撐板，兩個所述支撐板內部滑動連接有轉軸，所述轉軸外側表面固定安裝有測試組件，所述測試組件包括固定安裝于轉軸外側表面的安裝架，所述安裝架外側的延伸端等距固定安裝有多個夾座，所述轉軸外側表面對稱固定安裝有固定架，所述固定架外側表面通過支架固定安裝有滴液筒。

2.根據權利要求1所述的一種pcb線路板測試裝置，其特征在于，所述固定架外側表面位于滴液筒上方通過支架固定安裝有二號電動推桿，所述二號電動推桿的輸出端固定安裝有活塞板，所述活塞板與滴液筒滑動連接。

3.根據權利要求1所述的一種pcb線路板測試裝置，其特征在于，所述固定架外側表面與滴液筒對稱處固定安裝有棉球座，所述棉球座內部活動設有棉球，所述棉球座外側表面活動貫穿有插針，且插針貫穿棉球。

4.根據權利要求1所述的一種pcb線路板測試裝置，其特征在于，一個所述支撐板一側表面固定安裝有滑軌，所述滑軌內部滑動連接有支撐座，所述支撐座上表面固定安裝有二號電機，所述二號電機的輸出端與轉軸一端固定連接。

5.根據權利要求4所述的一種pcb線路板測試裝置，其特征在于，所述二號電機外側表面位于其輸出端外側固定安裝有導電滑環，所述滑軌下表面固定安裝有一號電動推桿，所述一號電動推桿的輸出端與支撐座固定連接。

6.根據權利要求1所述的一種pcb線路板測試裝置，其特征在于，所述底座上表面開設有安裝槽，所述安裝槽內部轉動連接有貫穿底座的絲桿，所述絲桿外側旋合連接有與安裝槽滑動的螺母，所述底座一端表面固定安裝有一號電機，所述一號電機的輸出端與絲桿一端固定連接。

7.根據權利要求6所述的一種pcb線路板測試裝置，其特征在于，所述螺母上端表面固定安裝有夾持組件，所述夾持組件包括固定安裝于螺母上端表面的放置板，所述放置板上表面對稱開設有滑槽，所述放置板下表面對稱固定安裝有滑桿，所述滑桿外側對稱滑動連接有貫穿滑槽的夾板，所述滑桿外側對稱活動套設有彈簧，所述彈簧兩端分別與滑桿中心處和夾板固定連接。

技術總結
本技術涉及PCB線路板測試技術領域，具體是一種PCB線路板測試裝置，包括底座，所述底座上表面固定安裝有調節組件，所述調節組件包括對稱固定安裝于底座上表面的兩個支撐板，兩個所述支撐板內部滑動連接有轉軸，所述轉軸外側表面固定安裝有測試組件，所述測試組件包括固定安裝于轉軸外側表面的安裝架，所述安裝架外側的延伸端等距固定安裝有多個夾座，所述轉軸外側表面對稱固定安裝有固定架。本技術中，通過測試組件同步進行阻焊膜的多項測試，取代人工操作進行測試，加快測試速度，同時通過調節組件帶動測試組件轉動，也可單獨對線路板進行一種檢測，簡化測試過程，加快測試速度，且使測試用工具便于進行收納整理。

技術研發人員：厲海東,陳靚,趙國增,張攀登,何江,劉立平,戴晶晶
受保護的技術使用者：浙江龍游東洲電子有限公司
技術研發日：20240522
技術公布日：2025/4/28
