本技術屬于焊縫檢測，尤其涉及一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊。

背景技術：

1、目前，海洋工程領域和特種設備行業中結構焊縫和管線焊縫均可選用tofd(衍射時差法超聲檢測技術)和?pe（脈沖發射法）組合的方式進行檢測，即：將普通橫波斜探頭連接到tofd儀器，探頭按照非平行掃查的路徑利用脈沖反射法對上表面和下表面的掃查，tofd儀器記錄全過程信號，獲得d-掃描圖像，這對tofd檢測盲區內的缺陷檢出是比較有效的。但這種檢測方式是將pe探頭安裝在tofd掃查器上，并不能像手動超聲檢測那樣垂直焊縫對焊縫進行鋸齒形掃查，這就導致pe探頭只能檢測其主聲束傳播路徑經過的tofd掃查面盲區區域，pe探頭位于該處的主聲束能覆蓋tofd掃查面盲區的區域無法測定，導致在制定檢測工藝時無法確定需要施加幾組pe探頭來保障pe探頭聲束對檢測區的全覆蓋。

2、因此，亟需設計一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，解決以上提到的準確測定pe探頭水平覆蓋范圍及tofd盲區內缺陷的定量的問題。

技術實現思路

1、為解決背景技術中提及的準確測定pe探頭水平覆蓋范圍及tofd盲區內缺陷的定量的技術問題，提供一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，以解決上述問題。

2、為實現上述目的，本實用新型的一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊的具體技術方案如下：

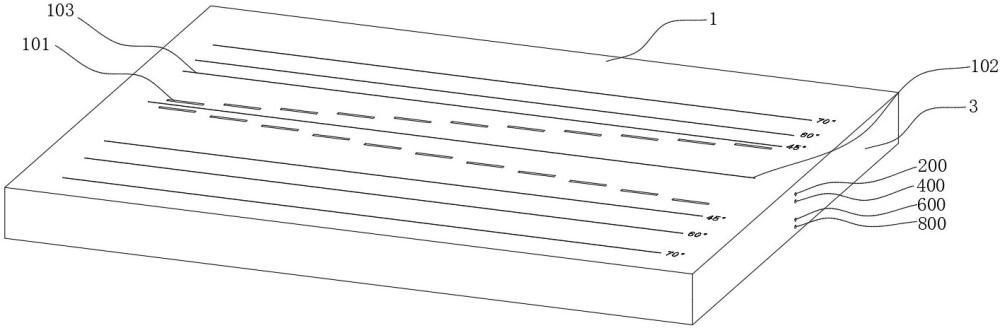

3、一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，包括第一檢測面，第一檢測面上設有水平人工反射體，多個水平人工反射體排列布設，以形成pe探頭聲束水平方向的有效覆蓋范圍測定區，通過水平人工反射體上的pe探頭聲束回波測定pe探頭聲束水平覆蓋范圍。

4、進一步，第一檢測面上設有中心線，水平人工反射體成對布設，每一對水平人工反射體均以中心線為對稱軸對稱設置，多對水平人工反射體漸遠式平行分布。

5、進一步，第一檢測面上通過開設截面為半圓形的凹槽形成水平人工反射體。

6、進一步，第一檢測面上設有pe探頭角度標識線，以定位pe探頭在測試時的位置。

7、進一步，pe探頭角度標識線成組設置，每組pe探頭角度標識線分別位于中心線的兩側，每組pe探頭角度標識線互相匹配，每條pe探頭角度標識線均與中心線平行。

8、進一步，還包括第二檢測面和第三檢測面，第二檢測面和第三檢測面對稱布置在第一檢測面的相對兩側，第二檢測面與第三檢測面形成用于測量tofd掃查面盲區高度的tofd掃查面盲區高度測定區。

9、進一步，第二檢測面上開設有第一圓孔和第三圓孔，第三檢測面上開設有第二圓孔和第四圓孔，第一圓孔的圓心、第二圓孔的圓心、第三圓孔的圓心和第四圓孔的圓心位于同一平面上，以形成圓心平面，圓心平面與第一檢測面垂直。

10、進一步，第二圓孔在第二檢測面上的投影分別與第一圓孔和第三圓孔相切，第三圓孔在第三檢測面上的投影分別與第二圓孔和第四圓孔相切。

11、進一步，第一圓孔、第二圓孔、第三圓孔和第四圓孔的孔徑相同，第一圓孔和第三圓孔的深度不同，第二圓孔與第四圓孔的深度不同。

12、進一步，還包括第四檢測面，第四檢測面與第一檢測面反向?qū)ΨQ布置；

13、第二檢測面上開設有第五圓孔和第七圓孔，第五圓孔和第七圓孔與第二圓孔和第四圓孔反向?qū)ΨQ布置，第三檢測面上開設有第六圓孔和第八圓孔，第六圓孔和第八圓孔與第一圓孔和第三圓孔反向?qū)ΨQ布置，以形成與第四檢測面相適配的tofd掃查面盲區高度測定區。

14、本實用新型的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊具有以下優點：

15、本實用新型通過在試塊上設計水平人工反射體測出pe探頭主聲束聲束邊界已確定tofd盲區內覆蓋區尺寸，同時通過垂直人工反射體得到tofd盲區內pe探頭的距離—波幅曲線，對tofd盲區內檢出的缺陷進行精準定量，提高缺陷檢出率、定量精度，保障工程項目質量，可在項目中大范圍推廣使用。

16、本實用新型結構簡單，便于操作，有效解決了pe探頭主聲束水平覆蓋tofd盲區范圍現有試塊種類中無法測定的問題，可指導制定tofd和pe組合檢測工藝時所需施加pe探頭的組數，以保障pe探頭聲束對tofd盲區的全覆蓋，避免因pe探頭聲束覆蓋不全檢測區而導致缺陷漏檢，進而保證產品焊縫質量。

技術特征：

1.一種用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，包括第一檢測面，第一檢測面上設有水平人工反射體，多個水平人工反射體排列布設，以形成pe探頭聲束水平方向的有效覆蓋范圍測定區，通過水平人工反射體上的pe探頭聲束回波測定pe探頭聲束水平覆蓋范圍。

2.根據權利要求1所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第一檢測面上設有中心線，水平人工反射體成對布設，每一對水平人工反射體均以中心線為對稱軸對稱設置，多對水平人工反射體漸遠式平行分布。

3.根據權利要求2所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第一檢測面上通過開設截面為半圓形的凹槽形成水平人工反射體。

4.根據權利要求2所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第一檢測面上設有pe探頭角度標識線，以定位pe探頭在測試時的位置。

5.根據權利要求4所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，pe探頭角度標識線成組設置，每組pe探頭角度標識線分別位于中心線的兩側，每組pe探頭角度標識線互相匹配，每條pe探頭角度標識線均與中心線平行。

6.根據權利要求1所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，還包括第二檢測面和第三檢測面，第二檢測面和第三檢測面對稱布置在第一檢測面的相對兩側，第二檢測面與第三檢測面形成用于測量tofd掃查面盲區高度的tofd掃查面盲區高度測定區。

7.根據權利要求6所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第二檢測面上開設有第一圓孔和第三圓孔，第三檢測面上開設有第二圓孔和第四圓孔，第一圓孔的圓心、第二圓孔的圓心、第三圓孔的圓心和第四圓孔的圓心位于同一平面上，以形成圓心平面，圓心平面與第一檢測面垂直。

8.根據權利要求7所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第二圓孔在第二檢測面上的投影分別與第一圓孔和第三圓孔相切，第三圓孔在第三檢測面上的投影分別與第二圓孔和第四圓孔相切。

9.根據權利要求8所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，第一圓孔、第二圓孔、第三圓孔和第四圓孔的孔徑相同，第一圓孔和第三圓孔的深度不同，第二圓孔與第四圓孔的深度不同。

10.根據權利要求7所述的用于tofd和pe組合檢測時測定pe水平覆蓋范圍的試塊，其特征在于，還包括第四檢測面，第四檢測面與第一檢測面反向?qū)ΨQ布置；

技術總結
本技術公開了一種用于TOFD和PE組合檢測時測定PE水平覆蓋范圍的試塊，屬于焊縫檢測技術領域，包括第一檢測面，第一檢測面上設有水平人工反射體，多個水平人工反射體排列布設，以形成PE探頭聲束水平方向的有效覆蓋范圍測定區，通過水平人工反射體上的PE探頭聲束回波測定PE探頭聲束水平覆蓋范圍。本技術通過在試塊上設計水平人工反射體測出PE探頭主聲束聲束邊界已確定TOFD盲區內覆蓋區尺寸，同時通過垂直人工反射體得到TOFD盲區內PE探頭的距離—波幅曲線，對TOFD盲區內檢出的缺陷進行精準定量，提高缺陷檢出率、定量精度。

技術研發人員：白明輝,刁海波,肖立權,賈劉仁,王鑫,梁濤,馬晶晶,趙忠祥,楊建昌
受保護的技術使用者：海洋石油工程股份有限公司
技術研發日：20240522
技術公布日：2025/4/28
