本技術涉及黏度檢測設備，尤其涉及一種膠水黏度檢測儀。

背景技術：

1、膠水生產中會通過膠水黏度檢測儀膠水的黏度檢測，膠水黏度檢測儀的電機以恒定速度旋轉，膠水黏度檢測儀的電機帶動轉子在裝有待測膠水的容器中旋轉，轉子旋轉時受到膠水的黏滯阻力，產生扭矩，該扭矩與流體的黏度成正比，膠水黏度檢測儀的屏幕進行黏度數據顯示。

2、現有的黏度檢測儀通過螺紋和轉子連接固定，轉子測試完后需要清洗表面的膠水才能進行下一次測試，在連續多個膠水檢測，轉子需要進行多次的拆卸安裝操作，轉子螺接轉動的安裝方式人員圓周轉動的同時還有避免轉子松開掉入膠水中的情況，導致轉子每次拆卸的速度較慢。

技術實現思路

1、本公開實施例涉及一種膠水黏度檢測儀，檢測轉子通過上t形連接插塊和檢測轉軸滑插連接，相較于螺接的方式，滑插方式的檢測轉子拆卸更換更加的快速，側識別觸點直接進行檢測轉子型號識別，免去了人員手動設置檢測轉子型號的情況。

2、本公開第一方面，提供了一種膠水黏度檢測儀，具體包括：主檢測模塊、檢測轉子和升降支桿，所述主檢測模塊下部設置有檢測轉子，主檢測模塊背部設置有升降支桿，主檢測模塊的下部轉動有檢測轉軸，檢測轉軸和主檢測模塊內部的檢測電機連接，主檢測模塊前部設置數據面板和按鍵，檢測轉軸下端外側滑動有外限位環架，主檢測模塊背部固定有背滑架，背滑架的背部鉸接有外轉架，外轉架的中部轉動有升降蝸桿，外轉架的上部轉動有上驅動旋鈕，背滑架的側面轉動有側楔塊。

3、至少一些實施例中，所述背滑架的下部固定有內支撐彈簧，內支撐彈簧和內連接桿首端固定，背滑架的尾端轉動有外拉桿，外拉桿的尾端和外轉架轉動連接。

4、至少一些實施例中，所述上驅動旋鈕和升降蝸桿嚙合，背滑架和升降支桿貫穿滑動連接，內連接桿和背滑架貫穿滑動，升降蝸桿的螺旋齒沿著側齒槽進行軸向的移動調整高度位置。

5、至少一些實施例中，所述檢測轉子頂端固定有上t形連接插塊，上t形連接插塊的兩側設置有側識別觸點，側識別觸點連接id數據存儲芯片。

6、至少一些實施例中，所述上t形連接插塊和檢測轉軸下端的t形槽滑插，外限位環架下移環繞在上t形連接插塊外側，外限位環架的兩側觸點和側識別觸點貼合，外限位環架和主檢測模塊電性連接，外限位環架的內側彈片觸點和側識別觸點貼合。

7、至少一些實施例中，所述升降支桿下部轉動有下支腳，升降支桿軸向陣列開設有側齒槽。

8、至少一些實施例中，所述側齒槽和升降蝸桿嚙合連接，升降蝸桿和側齒槽不再嚙合，外轉架和背滑架和主檢測模塊長距離快速移動調整位置，側楔塊處于外轉架和背滑架交界閉合位置，內支撐彈簧拉動外轉架和背滑架保持閉合，保證升降蝸桿和側齒槽保持嚙合狀態。

9、本實用新型提供了一種膠水黏度檢測儀，具有如下有益效果：

10、檢測轉子通過上t形連接插塊和檢測轉軸滑插連接，相較于螺接的方式，滑插方式的檢測轉子拆卸更換更加的快速，側識別觸點直接進行檢測轉子型號識別，免去了人員手動設置檢測轉子型號的情況。

11、當主檢測模塊沿著升降支桿長距離移動時，壓動側楔塊移動靠近升降支桿，外轉架和升降蝸桿同步遠離升降支桿，升降蝸桿和側齒槽不再嚙合，實現外轉架和背滑架和主檢測模塊長距離快速移動調整位置，相較于升降蝸桿轉動的方式移動更加快速。

技術特征：

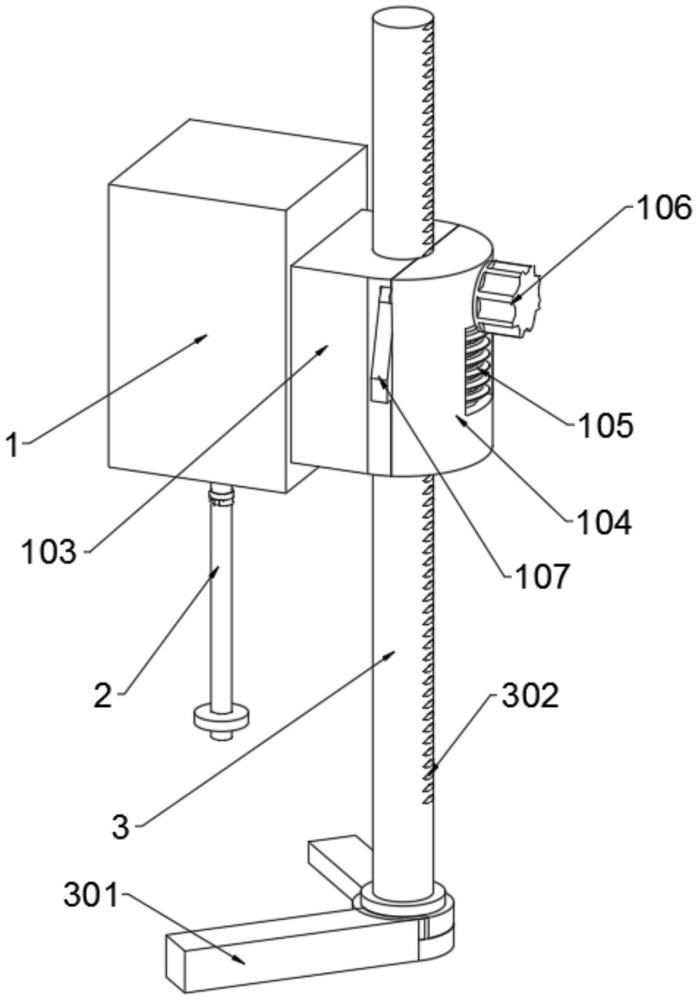

1.一種膠水黏度檢測儀，包括：主檢測模塊(1)、檢測轉子(2)和升降支桿(3)；其特征在于，所述主檢測模塊(1)下部設置有檢測轉子(2)，主檢測模塊(1)背部設置有升降支桿(3)，主檢測模塊(1)的下部轉動有檢測轉軸(101)，檢測轉軸(101)下端外側滑動有外限位環架(102)，主檢測模塊(1)背部固定有背滑架(103)，背滑架(103)的背部鉸接有外轉架(104)，外轉架(104)的中部轉動有升降蝸桿(105)，外轉架(104)的上部轉動有上驅動旋鈕(106)，背滑架(103)的側面轉動有側楔塊(107)。

2.根據權利要求1所述的一種膠水黏度檢測儀，其特征在于，

3.根據權利要求2所述的一種膠水黏度檢測儀，其特征在于，

4.根據權利要求1所述的一種膠水黏度檢測儀，其特征在于，

5.根據權利要求4所述的一種膠水黏度檢測儀，其特征在于，

6.根據權利要求3所述的一種膠水黏度檢測儀，其特征在于，

7.根據權利要求6所述的一種膠水黏度檢測儀，其特征在于，

技術總結
本技術提供一種膠水黏度檢測儀，涉及黏度檢測技術領域，包括：主檢測模塊、檢測轉子和升降支桿，所述主檢測模塊下部設置有檢測轉子，主檢測模塊背部設置有升降支桿，主檢測模塊的下部轉動有檢測轉軸，檢測轉軸和主檢測模塊內部的檢測電機連接，主檢測模塊前部設置數據面板和按鍵，檢測轉軸下端外側滑動有外限位環架，主檢測模塊背部固定有背滑架，背滑架的背部鉸接有外轉架，外轉架的中部轉動有升降蝸桿。檢測轉子通過上T形連接插塊和檢測轉軸滑插連接，滑插方式的檢測轉子拆卸更換更加的快速，解決了轉子圓周轉動拆卸時容易出現轉子掉入膠水中，導致轉子拆卸速度較慢的問題。
