本技術涉及鋼筋混凝土溝槽，具體為一種鋼筋混凝土溝槽支撐結構。

背景技術：

1、鋼筋混凝土溝槽是一種由鋼筋和混凝土制成的用于排水、埋設管道或其他用途的結構；

2、它具有以下一些特點：

3、堅固耐用：鋼筋提供了增強的抗拉強度，混凝土提供了抗壓強度，使溝槽能夠承受一定的荷載；

4、防水性能好：可以有效防止水的滲漏；

5、耐久性高：能夠在較長時間內保持穩定的性能；

6、鋼筋混凝土溝槽在進行支撐時，傳統的支撐方式是通過螺栓來固定支撐結構，也是通過螺栓來對支撐結構進行長度的調節，在對支撐結構進行調節和固定的過程中需要工人用到各種工具來完成，在對鋼筋混凝土溝槽進行支撐和調節時費時費力，給鋼筋混凝土溝槽的支撐和調節帶來了不便，從而增加了支撐結構的調節時間。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種鋼筋混凝土溝槽支撐結構，具備了便于調節的優點，解決了鋼筋混凝土溝槽在進行支撐時，傳統的支撐方式是通過螺栓來固定支撐結構，也是通過螺栓來對支撐結構進行長度的調節，在對支撐結構進行調節和固定的過程中需要工人用到各種工具來完成，在對鋼筋混凝土溝槽進行支撐和調節時費時費力，給鋼筋混凝土溝槽的支撐和調節帶來了不便，從而增加了支撐結構的調節時間的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋼筋混凝土溝槽支撐結構，包括支撐塊，所述支撐塊的頂部開設有插入槽，所述插入槽的數量為若干個，且若干個插入槽呈等距離分布，所述支撐塊的內部設置有加長塊，所述加長塊的數量為兩個，所述加長塊的外側固定連接有斜撐塊，所述加長塊的頂部開設有卡接槽，所述卡接槽的數量為若干個，且若干個卡接槽呈等距離分布，所述卡接槽的左側與右側均開設有固定孔，所述固定孔的數量為若干個，且若干個固定孔呈等距離分布，所述卡接槽的內部設置有卡接塊，所述卡接塊的數量為兩個，所述卡接塊的右側開設有活動槽，所述支撐塊的頂部設置有按壓抬起機構，所述卡接塊的內部設置有按壓分離機構，所述按壓分離機構的底部設置有復位固定機構；

3、所述按壓抬起機構用于對卡接塊進行按壓抬起；

4、所述按壓分離機構用于驅動復位固定機構進行移動分離；

5、所述復位固定機構用于對卡接塊進行卡接固定。

6、作為本實用新型優選的，所述按壓抬起機構包括按壓板和活動桿，所述活動桿活動套設在按壓板的底部，所述活動桿的外側延伸至按壓板的外側，所述活動桿的外側活動套設有支撐板，所述支撐板的底部固定連接在支撐塊的頂部，所述按壓板外側的內部活動套設有固定柱，所述固定柱的數量為若干個，且若干個固定柱呈等距離分布，所述固定柱的外側固定連接在活動槽的頂部與底部。

7、作為本實用新型優選的，所述按壓分離機構包括按壓塊和l型擺動板，所述l型擺動板的數量為兩個，所述按壓塊的頂部貫穿至卡接塊的頂部，所述按壓塊的底部與l型擺動板的頂部接觸，所述l型擺動板的內部活動套設有固定桿，所述固定桿的外側延伸至l型擺動板的外側，所述固定桿的外側固定連接在卡接塊內壁的外側，所述l型擺動板底部的外側通過銷軸活動連接有連接板，所述連接板的內部活動套設有連接柱，所述連接柱的外側固定連接有固定板，所述固定板的數量為若干個，且若干個固定板呈等距離分布，所述固定板的底部固定連接有連接塊，所述連接塊的底部固定連接有移動板。

8、作為本實用新型優選的，所述復位固定機構包括卡接柱和復位彈簧，所述卡接柱的數量為若干個，且若干個卡接柱呈等距離分布，所述復位彈簧活動套設在卡接柱的表面，所述卡接柱的內側固定連接有移動塊，所述移動塊的內側固定連接有旋板，所述旋板的內側通過銷軸活動連接在移動板的內側。

9、作為本實用新型優選的，所述固定桿表面的外側固定連接有加強套，所述加強套的外側固定連接在卡接塊內壁的外側，所述加強套位于l型擺動板的外側。

10、作為本實用新型優選的，所述連接板的內部固定安裝有耐磨套，所述耐磨套活動套設在連接柱的表面，所述耐磨套位于卡接塊的內部。

11、作為本實用新型優選的，所述旋板的外側固定連接有加強塊，所述加強塊的外側固定連接在移動塊的內側，所述加強塊位于卡接塊的內部。

12、與現有技術相比，本實用新型的有益效果如下：

13、1、本實用新型通過在對支撐結構進行調節時，向下按壓按壓塊，按壓塊帶動兩個l型擺動板向下擺動時帶動連接板沿連接柱向上移動，連接柱帶動固定板向上移動，連接板帶動移動板向上移動，移動板帶動旋板翻轉向上移動，旋板帶動移動塊向內側移動，移動塊帶動卡接柱和復位彈簧向內側移動，卡接柱與固定孔分離移動至卡接塊內部時，向下按壓按壓板的右側，按壓板帶動卡接塊沿卡接槽和插入槽向上移動，卡接柱移動至支撐塊的頂部時，即可對加長塊進行調節，從而具備了便于調節的優點，通過按壓抬起機構、按壓分離機構和復位固定機構的配合使用，即可對支撐結構進行快速調節，減少了支撐結構的調節時間。

14、2、本實用新型通過設置按壓抬起機構，能夠?qū)ń訅K進行按壓抬起，避免了卡接塊在使用時無法抬起的情況，起到了便于卡接塊使用的作用，提高了卡接塊的使用便捷性。

技術特征：

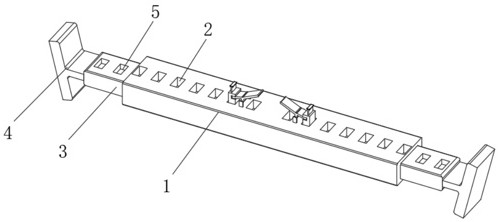

1.一種鋼筋混凝土溝槽支撐結構，包括支撐塊（1），其特征在于：所述支撐塊（1）的頂部開設有插入槽（2），所述插入槽（2）的數量為若干個，且若干個插入槽（2）呈等距離分布，所述支撐塊（1）的內部設置有加長塊（3），所述加長塊（3）的數量為兩個，所述加長塊（3）的外側固定連接有斜撐塊（4），所述加長塊（3）的頂部開設有卡接槽（5），所述卡接槽（5）的數量為若干個，且若干個卡接槽（5）呈等距離分布，所述卡接槽（5）的左側與右側均開設有固定孔（6），所述固定孔（6）的數量為若干個，且若干個固定孔（6）呈等距離分布，所述卡接槽（5）的內部設置有卡接塊（7），所述卡接塊（7）的數量為兩個，所述卡接塊（7）的右側開設有活動槽（8），所述支撐塊（1）的頂部設置有按壓抬起機構（9），所述卡接塊（7）的內部設置有按壓分離機構（10），所述按壓分離機構（10）的底部設置有復位固定機構（11）；

2.根據權利要求1所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述按壓抬起機構（9）包括按壓板（91）和活動桿（92），所述活動桿（92）活動套設在按壓板（91）的底部，所述活動桿（92）的外側延伸至按壓板（91）的外側，所述活動桿（92）的外側活動套設有支撐板（93），所述支撐板（93）的底部固定連接在支撐塊（1）的頂部，所述按壓板（91）外側的內部活動套設有固定柱（94），所述固定柱（94）的數量為若干個，且若干個固定柱（94）呈等距離分布，所述固定柱（94）的外側固定連接在活動槽（8）的頂部與底部。

3.根據權利要求1所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述按壓分離機構（10）包括按壓塊（101）和l型擺動板（102），所述l型擺動板（102）的數量為兩個，所述按壓塊（101）的頂部貫穿至卡接塊（7）的頂部，所述按壓塊（101）的底部與l型擺動板（102）的頂部接觸，所述l型擺動板（102）的內部活動套設有固定桿（103），所述固定桿（103）的外側延伸至l型擺動板（102）的外側，所述固定桿（103）的外側固定連接在卡接塊（7）內壁的外側，所述l型擺動板（102）底部的外側通過銷軸活動連接有連接板（104），所述連接板（104）的內部活動套設有連接柱（105），所述連接柱（105）的外側固定連接有固定板（106），所述固定板（106）的數量為若干個，且若干個固定板（106）呈等距離分布，所述固定板（106）的底部固定連接有連接塊（107），所述連接塊（107）的底部固定連接有移動板（108）。

4.根據權利要求3所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述復位固定機構（11）包括卡接柱（111）和復位彈簧（112），所述卡接柱（111）的數量為若干個，且若干個卡接柱（111）呈等距離分布，所述復位彈簧（112）活動套設在卡接柱（111）的表面，所述卡接柱（111）的內側固定連接有移動塊（113），所述移動塊（113）的內側固定連接有旋板（114），所述旋板（114）的內側通過銷軸活動連接在移動板（108）的內側。

5.根據權利要求3所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述固定桿（103）表面的外側固定連接有加強套（12），所述加強套（12）的外側固定連接在卡接塊（7）內壁的外側，所述加強套（12）位于l型擺動板（102）的外側。

6.根據權利要求3所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述連接板（104）的內部固定安裝有耐磨套（13），所述耐磨套（13）活動套設在連接柱（105）的表面，所述耐磨套（13）位于卡接塊（7）的內部。

7.根據權利要求4所述的一種鋼筋混凝土溝槽支撐結構，其特征在于：所述旋板（114）的外側固定連接有加強塊（14），所述加強塊（14）的外側固定連接在移動塊（113）的內側，所述加強塊（14）位于卡接塊（7）的內部。

技術總結
本技術公開了一種鋼筋混凝土溝槽支撐結構，包括支撐塊。本技術在對支撐結構調節時，向下按壓按壓塊時帶動兩個L型擺動板向下擺動時帶動連接板沿連接柱向上移動，連接柱帶動固定板向上移動，連接板帶動移動板向上移動，移動板帶動旋板翻轉向上移動，旋板帶動移動塊向內側移動，移動塊帶動卡接柱和復位彈簧向內側移動，卡接柱與固定孔分離移動至卡接塊內部時，向下按壓按壓板的右側，按壓板帶動卡接塊沿卡接槽和插入槽向上移動，卡接柱移動至支撐塊的頂部時，即可對加長塊進行調節，從而具備了便于調節的優點，通過按壓抬起機構、按壓分離機構和復位固定機構的配合使用，即可對支撐結構進行快速調節，減少了支撐結構的調節時間。
