本申請涉及電器，尤其涉及一種防塵電能表。

背景技術：

1、電能表是用來測量電能的儀表，又稱電度表、火表、千瓦小時表，指測量各種電學量的儀表。使用電能表時要注意，在低電壓(不超過500伏)和小電流(幾十安)的情況下，電能表可直接接入電路進行測量。在高電壓或大電流的情況下，電能表不能直接接入線路，需配合電壓互感器或電流互感器使用。目前，公開日為2023年06月02日，公開號為cn219122287u的中國實用新型專利申請提出了一種電能表，所述電能表包括外殼、pcb板、端子座和顯示屏。

2、相關技術中的電能表存在著密閉性不良，無法有效阻擋灰塵、液體以及其他異物進入電能表內部，干擾電能表內部元件的正常工作以及縮短電能表使用壽命的問題。

技術實現思路

1、本申請實施例提供一種防塵電能表，可以改善相關技術中存在的電能表密閉性不良的技術問題。

2、本申請實施例提供了一種防塵電能表，包括：

3、包括殼體、轉軸、蓋板以及接線組件，所述接線組件設置在殼體上，用于與導線連接，所述轉軸轉動連接在殼體上，所述蓋板通過轉軸轉動連接在殼體上，所述殼體上開設有第一凹槽，所述蓋板上開設有第二凹槽，所述第一凹槽與第二凹槽之間形成穿線孔。

4、本申請實施例中上述的技術方案，至少具有如下技術效果：蓋板可有效阻擋外部灰塵、液體以及其他異物進入電能表內部。

5、本申請實施例提供的一種防塵電能表設置有具有防塵功能的蓋板，蓋板在閉合時與殼體緊密閉合，可以大大增強電能表密閉性，有效阻擋外部灰塵、液體以及其他異物進入電能表內部，保證電能表的正常工作以及提高其使用壽命。

6、在一些實施例中，所述穿線孔中連接有環形墊，所述環形墊的內圈面上開設有凹痕。

7、在一些實施例中，所述殼體上設置有第一卡條，所述蓋板上設置有第二卡條，所述第一卡條與所述第二卡條抵接。

8、在一些實施例中，所述接線組件包括導線套管以及連接導線，所述導線套管設置在殼體上，所述導線套管開設有內部穿線孔，所述導線套管中設置有第一接電壓片，所述導線套管中還滑動連接有第二接電壓片，所述連接導線的一端與所述第一接電壓片連接，所述連接導線的另一端與所述殼體連接。

9、在一些實施例中，所述導線套管遠離殼體的一端設置有定位板，所述定位板上開設有通孔，所述接線組件還包括滑動桿以及彈簧，所述滑動桿穿過通孔與所述第二接電壓片連接，所述彈簧套設在所述滑動桿上，且所述彈簧的一端與所述定位板抵接，所述彈簧的另一端與所述第二接電壓片抵接。

10、在一些實施例中，所述滑動桿遠離所述第一接電壓片的一端還設置有把手。

11、在一些實施例中，所述第一接電壓片以及所述第二接電壓片上均開設有齒牙，所述第一接電壓片上的齒牙可與所述第二接電壓片上的齒牙嚙合。

技術特征：

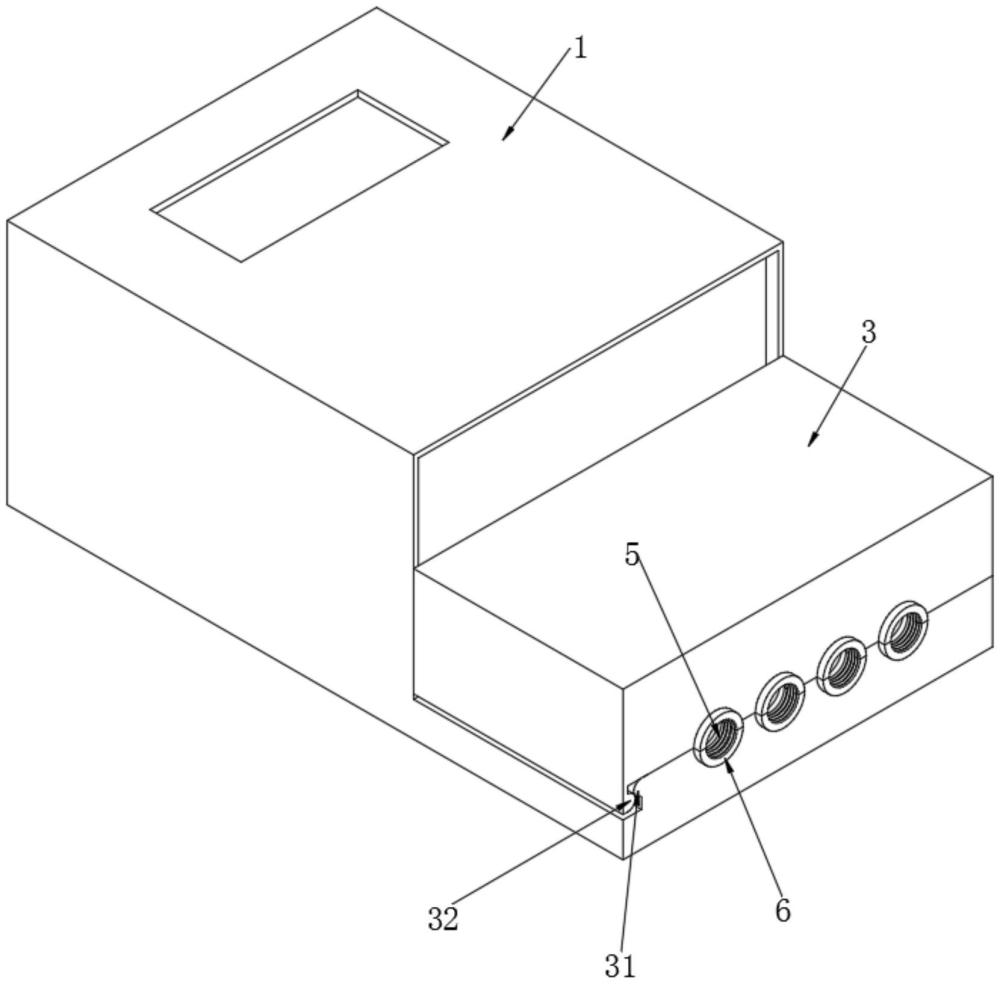

1.一種防塵電能表，其特征在于：包括殼體(1)、轉軸(2)、蓋板(3)以及接線組件，所述接線組件設置在殼體(1)上，用于與導線連接，所述轉軸(2)轉動連接在殼體(1)上，所述蓋板(3)通過轉軸(2)轉動連接在殼體(1)上，所述殼體(1)上開設有第一凹槽(11)，所述蓋板(3)上開設有第二凹槽(31)，所述第一凹槽(11)與第二凹槽(31)之間形成穿線孔(5)。

2.根據權利要求1所述的一種防塵電能表，其特征在于：所述穿線孔(5)中連接有環形墊(6)，所述環形墊(6)的內圈面上開設有凹痕。

3.根據權利要求2所述的一種防塵電能表，其特征在于：所述殼體(1)上設置有第一卡條(12)，所述蓋板(3)上設置有第二卡條(32)，所述第一卡條(12)與所述第二卡條(32)抵接。

4.根據權利要求1-3中任意一項所述的一種防塵電能表，其特征在于：所述接線組件包括導線套管(41)以及連接導線(42)，所述導線套管(41)設置在殼體(1)上，所述導線套管(41)開設有內部穿線孔(411)，所述導線套管(41)中設置有第一接電壓片(7)，所述導線套管(41)中還滑動連接有第二接電壓片(8)，所述連接導線(42)的一端與所述第一接電壓片(7)連接，所述連接導線(42)的另一端與所述殼體(1)連接。

5.根據權利要求4中所述的一種防塵電能表，其特征在于：所述導線套管(41)遠離殼體(1)的一端設置有定位板(412)，所述定位板(412)上開設有通孔(413)，所述接線組件還包括滑動桿(43)以及彈簧(44)，所述滑動桿(43)穿過通孔(413)與所述第二接電壓片(8)連接，所述彈簧(44)套設在所述滑動桿(43)上，且所述彈簧(44)的一端與所述定位板(412)抵接，所述彈簧(44)的另一端與所述第二接電壓片(8)抵接。

6.根據權利要求5中所述的一種防塵電能表，其特征在于：所述滑動桿(43)遠離所述第一接電壓片(7)的一端還設置有把手(45)。

7.根據權利要求6所述的一種防塵電能表，其特征在于：所述第一接電壓片(7)以及所述第二接電壓片(8)上均開設有齒牙，所述第一接電壓片(7)上的齒牙可與所述第二接電壓片(8)上的齒牙嚙合。

技術總結
本技術涉及一種防塵電能表，涉及電器技術領域，包括殼體、轉軸、蓋板以及接線組件，所述接線組件設置在殼體上，用于連接導線，所述轉軸轉動連接在殼體上，所述蓋板通過轉軸轉動連接在殼體上，所述殼體上開設有第一凹槽，所述蓋板上開設有第二凹槽，所述第一凹槽與第二凹槽之間形成穿線孔。本申請實施例提供的一種防塵電能表設置有具有防塵功能的蓋板，蓋板在閉合時與殼體緊密閉合，可以大大增強電能表密閉性，有效阻擋外部灰塵、液體以及其他異物進入電能表內部，保證電能表的正常工作以及提高其使用壽命。

技術研發人員：王錦俊,鄧玉燕,呂國珍,胡獻宇,楊志環
受保護的技術使用者：杭州錦朋新能源有限公司
技術研發日：20240522
技術公布日：2025/4/28
