本技術屬于病蟲害監控，具體涉及一種農作物病害監測裝置。

背景技術：

1、在農作物生長過程中，經常會受到病蟲害的危害，這些病蟲害不僅會導致農作物減產，還會對作物的品質和產量造成嚴重影響，所以在農作物生長階段需要對農作物進行監測，現階段雖存在對農作物病蟲害進行自動監測的裝置，這種裝置通過對農作物的枝葉顏色進行實時監控，從而達到對農作物病蟲害進行監測的目的，但在實際應用中，部分農作物，如西紅柿等，其枝葉茂密且莖部較長，導致農作物的部分枝葉會被遮擋阻攔，使監測裝置在對農作物枝葉顏色進行監控時，無法對全部枝葉進行監測，進而影響最終的監測效果。

技術實現思路

1、本實用新型提供了一種農作物病害監測裝置，具有在對枝葉茂密的農作物進行病蟲害監測時，可以將農作物的枝葉撥開，從而保證對農作物枝葉顏色監控準確性的特點。

2、本實用新型提供如下技術方案：包括驅動底座、色彩傳感器、減法器和比較器，所述驅動底座頂端固定連接有延展架，所述延展架一側設有外撥板，所述外撥板內側固定連接有連動架，所述連動架滑動連接于所述延展架內側，所述連動架外側設有阻攔板，所述阻攔板位于所述連動架上方，所述連動架頂端滑動連接有定位桿，所述色彩傳感器固定連接于所述定位桿外側，所述定位桿頂端固定連接有安裝板，所述減法器和比較器固定連接于所述安裝板底端。

3、其中，所述驅動底座底端固定連接有萬向輪，所述延展架內部開設有導向槽，所述連動架滑動于所述導向槽內部。

4、其中，所述阻攔板外側固定連接有若干個限位凸塊，所述連動架頂端固定連接有輔助塊。

5、其中，所述連動架和所述阻攔板之間固定連接有連接桿，所述安裝板底端固定連接有照明燈。

6、其中，所述定位桿內部開設有調整槽，所述輔助塊滑動于所述調整槽內部。

7、本實用新型的有益效果是：通過外撥板和定位桿等部件的配合，使得在通過枝葉顏色對農作物病蟲害情況進行監測時，針對一些枝葉茂密且莖部較長的農作物，在進行監測過程中，可以持續將監測位置的農作物枝葉撥開，從而保證對農作物病蟲害情況的監測效果。

8、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

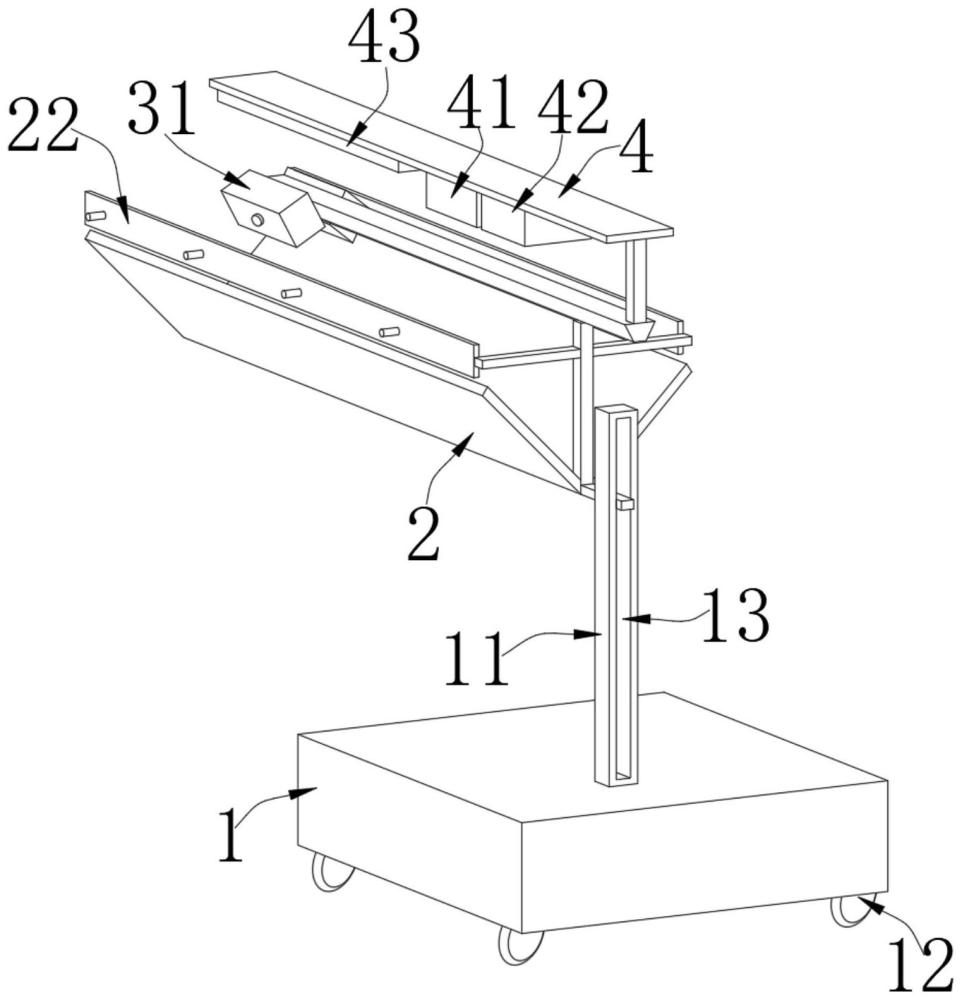

1.一種農作物病害監測裝置，包括驅動底座(1)、色彩傳感器(31)、減法器(41)和比較器(42)，其特征在于：所述驅動底座(1)頂端固定連接有延展架(11)，所述延展架(11)一側設有外撥板(2)，所述外撥板(2)內側固定連接有連動架(21)，所述連動架(21)滑動連接于所述延展架(11)內側，所述連動架(21)外側設有阻攔板(22)，所述阻攔板(22)位于所述連動架(21)上方，所述連動架(21)頂端滑動連接有定位桿(3)，所述色彩傳感器(31)固定連接于所述定位桿(3)外側，所述定位桿(3)頂端固定連接有安裝板(4)，所述減法器(41)和比較器(42)固定連接于所述安裝板(4)底端。

2.根據權利要求1所述的一種農作物病害監測裝置，其特征在于：所述驅動底座(1)底端固定連接有萬向輪(12)，所述延展架(11)內部開設有導向槽(13)，所述連動架(21)滑動于所述導向槽(13)內部。

3.根據權利要求1所述的一種農作物病害監測裝置，其特征在于：所述阻攔板(22)外側固定連接有若干個限位凸塊(23)，所述連動架(21)頂端固定連接有輔助塊(211)。

4.根據權利要求1所述的一種農作物病害監測裝置，其特征在于：所述連動架(21)和所述阻攔板(22)之間固定連接有連接桿(24)，所述安裝板(4)底端固定連接有照明燈(43)。

5.根據權利要求3所述的一種農作物病害監測裝置，其特征在于：所述定位桿(3)內部開設有調整槽(32)，所述輔助塊(211)滑動于所述調整槽(32)內部。

技術總結
本技術屬于病蟲害監控技術領域，尤其為一種農作物病害監測裝置，包括驅動底座、色彩傳感器、減法器和比較器，所述驅動底座頂端固定連接有延展架，所述延展架一側設有外撥板，所述外撥板內側固定連接有連動架，所述連動架滑動連接于所述延展架內側，所述連動架外側設有阻攔板，所述阻攔板位于所述連動架上方，所述連動架頂端滑動連接有定位桿，所述色彩傳感器固定連接于所述定位桿外側；通過外撥板和定位桿等部件的配合，使得在通過枝葉顏色對農作物病蟲害情況進行監測時，針對一些枝葉茂密且莖部較長的農作物，在進行監測過程中，可以持續將監測位置的農作物枝葉撥開，從而保證對農作物病蟲害情況的監測效果。

技術研發人員：請求不公布姓名,請求不公布姓名
受保護的技術使用者：楊洋
技術研發日：20240524
技術公布日：2025/4/24
