本技術屬于鋼鐵冶金，具體涉及一種渣樣取樣器。

背景技術：

1、加入結晶器鋼液面的保護渣，在鋼水釋放的熱量作用下，逐漸升溫并發生燒結、融化，在結晶器鋼液面上形成雙層、三層或者多層的渣層結構。保護渣的加入起到防止鋼液二次氧化、絕熱保溫減少鋼液熱損失、吸收和溶解非金屬夾雜物、在結晶器壁和坯殼之間潤滑、改善和控制鑄坯與結晶器之間傳熱的作用，是實現連鑄工藝順行和生產無缺陷鑄坯的關鍵條件。

2、目前，現場進行熔渣分析取樣是操作工人采用一根直徑為φ30mm，長為4m的吹氧管深入到熔渣渣層，停留2s后取出，待渣冷卻后，將渣子刮下收集后送到分析室進行分析化驗。

3、上述的取渣樣方法適合澆鑄時均勻布料，但在實際生產過程中，例如在生產大斷面含鋁異型坯時，采用單點非平衡澆鑄，鋼水在結晶器內流動不對稱，結晶器內熱量分配不均勻，澆注側和非澆注側溫差大，結晶器流場好的部位，鋼水溫度高保護渣熔化效果好、不易結殼，反之，保護渣熔化效果差、易結殼，故在澆鑄過程中保護渣采用非平衡布料，即澆注側與非澆注側加入的保護渣量不同。為了真實掌握保護渣熔融情況以及保護渣理化性能，需要一次性取多個部位的渣樣，來對非平衡布料保護渣進行理論指導。

技術實現思路

1、為了解決上述問題，本實用新型提供了一種渣樣取樣器，能夠實現一次性取多個部位的渣樣。

2、本實用新型解決其技術問題所采用的技術方案是：一種渣樣取樣器，用于大斷面鑄坯結晶器內渣樣的采集，取樣器包括橫置連接桿、取樣桿和升降手柄；

3、所述橫置連接桿設置在升降手柄的下端；

4、所述取樣桿豎向設置在橫置連接桿上，多個取樣桿沿橫置連接桿的軸向相互間隔分布。

5、本實用新型優選的，還包括盛渣桶，所述盛渣桶設置有與取樣桿匹配的采樣槽，可在采樣槽內設置冷卻液，對取樣桿上的熔渣進行冷卻，并分別盛放取出的渣樣，方便檢測。

6、本實用新型優選的，所述采樣槽內壁設置有耐熱涂層，使盛渣桶更加耐用。

7、本實用新型優選的，所述連接桿設置有可調節取樣桿位置的連接部，從而實現對取樣位置進行調節，以適用于不同尺寸的鑄坯的取樣要求。

8、本實用新型優選的，所述連接部為沿橫置連接桿的軸向相互間隔設置的固定孔，所述取樣桿可拆卸的設置在固定孔內。將取樣桿按照在不同位置的固定孔內，從而實現對取樣位置進行調節。

9、本實用新型優選的，所述連接部包括多個可滑動設置在橫置連接桿上的滑塊，所述取樣桿固定設置在滑塊上。利用滑塊調節取樣桿在橫置連接桿上的位置，從而實現對取樣位置進行調節。

10、本實用新型優選的，所述取樣桿焊接在橫置連接桿上。

11、本實用新型優選的，所述橫置連接桿、取樣桿和升降手柄均采用吹氧管制備。本實用新型通過對使用過的吹氧管進行切割、焊接而制作成，可節約資源。

12、本實用新型優選的，所述升降手柄傾斜設置在橫置連接桿上方，用于方便現場操作人員取渣樣時，取樣桿豎直插入熔渣內。

13、與現有技術相比，本實用新型的有益效果是：本實用新型的取樣器用于大斷面鑄坯結晶器內渣樣的采集，能一次實現不同位置的同時取樣，從而實現對生產過程中保護渣的實際情況更準確的掌握。

技術特征：

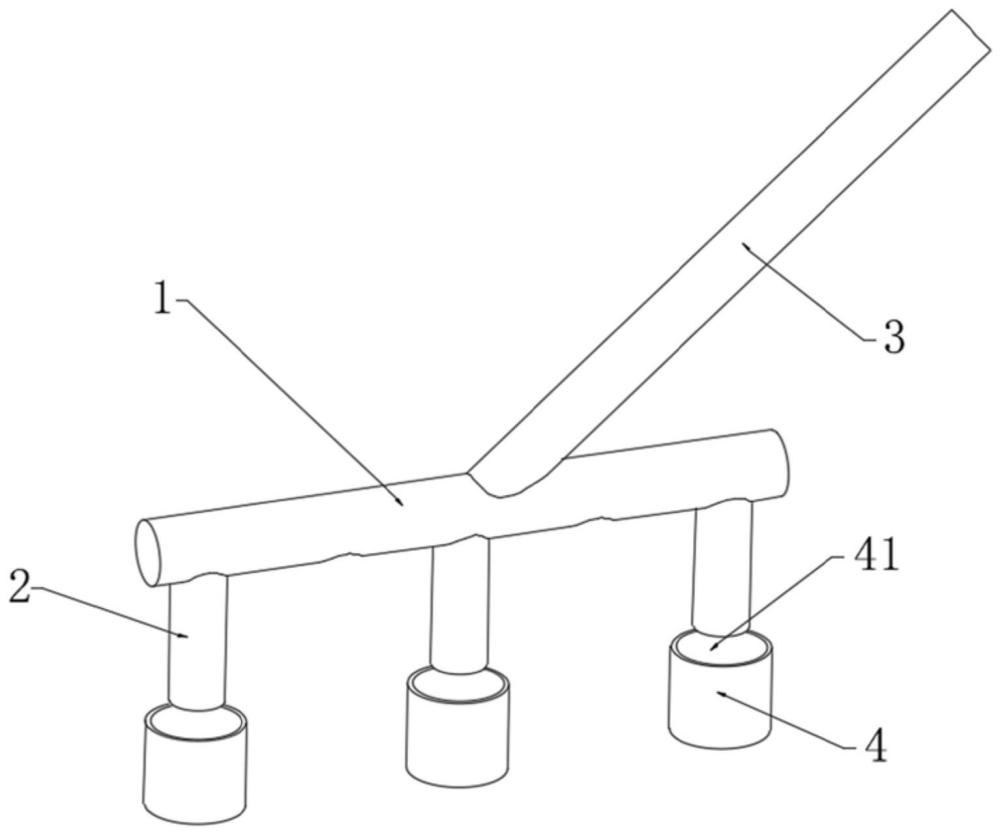

1.一種渣樣取樣器，其特征在于：用于大斷面鑄坯結晶器內渣樣的采集，取樣器包括橫置連接桿(1)、取樣桿(2)和升降手柄(3)；

2.根據權利要求1所述的渣樣取樣器，其特征在于：還包括盛渣桶(4)，所述盛渣桶(4)設置有與取樣桿(2)匹配的采樣槽(41)。

3.根據權利要求2所述的渣樣取樣器，其特征在于：所述采樣槽(41)內壁設置有耐熱涂層。

4.根據權利要求1所述的渣樣取樣器，其特征在于：所述連接桿(1)設置有可調節取樣桿(2)位置的連接部(11)。

5.根據權利要求4所述的渣樣取樣器，其特征在于：所述連接部(11)為沿橫置連接桿(1)的軸向相互間隔設置的固定孔，所述取樣桿(2)可拆卸的設置在固定孔內。

6.根據權利要求4所述的渣樣取樣器，其特征在于：所述連接部(11)包括多個可滑動設置在橫置連接桿(1)上的滑塊，所述取樣桿(2)固定設置在滑塊上。

7.根據權利要求1所述的渣樣取樣器，其特征在于：所述取樣桿(2)焊接在橫置連接桿(1)上。

8.根據權利要求1所述的渣樣取樣器，其特征在于：所述橫置連接桿(1)、取樣桿(2)和升降手柄(3)均采用吹氧管制備。

9.根據權利要求1所述的渣樣取樣器，其特征在于：所述升降手柄(3)傾斜設置在橫置連接桿(1)上方。

技術總結
本技術屬于鋼鐵冶金技術領域，具體涉及一種渣樣取樣器，用于大斷面鑄坯結晶器內渣樣的采集，取樣器包括橫置連接桿、取樣桿和升降手柄；所述橫置連接桿設置在升降手柄的下端；所述取樣桿豎向設置在橫置連接桿上，多個取樣桿沿橫置連接桿的軸向相互間隔分布。本技術的取樣器用于大斷面鑄坯結晶器內渣樣的采集，能一次實現不同位置的同時取樣，從而實現對生產過程中保護渣的實際情況更準確的掌握。

技術研發人員：周昊,李萍,劉智廣,蘇潤寧,李雪瑩,吳旭鵬,鹿芳洲
受保護的技術使用者：山東鋼鐵股份有限公司
技術研發日：20240523
技術公布日：2025/4/24
