本申請涉及生化分析，特別是涉及一種反應盤結構及生化分析裝置。

背景技術：

1、在生化分析儀中，需要對放置在盤狀結構100上的測試容器101加熱，以模擬人體環境，并對測試容器101內的反應液進行光學檢測以分析反應液的特定化學成分。

2、相關技術中，有以下幾種關于測試容器101和盤狀結構100的設計方式：請參閱圖1，第一種是在盤狀結構100上預制承載測試容器101的容置孔102，在盤狀結構100的外周面設置加熱膜或加熱棒等加熱器103，將測試容器101設置在容置孔102內，盤狀結構100被加熱器103加熱后，盤狀結構100通過容置孔102的孔壁與測試容器101之間的空氣間隙104進行傳熱。請參閱圖2，第二種是在盤狀結構100內預制恒溫槽105，恒溫槽105內設置恒溫液，恒溫液通過恒溫槽105和測試容器101之間的空氣間隙104將熱量傳遞至測試容器101中。

3、上述兩種設計方式，均需要在盤狀結構100的側面打通測光孔106以避讓測光點，并進行光學檢測以實現光電信號的采集，開設測光孔106不僅會降低盤狀結構100的結構強度，還會增加整個生化分析裝置20的加工難度。

4、具體的，在盤狀結構100上打通測光孔106改變了盤狀結構100原有的連續性，使得盤狀結構100在測光孔106周圍形成應力集中區域。在承受壓力或振動時，這些測光孔106可能會成為薄弱環節，降低盤狀結構100整體的穩定性和耐久性。尤其是在溫度較高、壓力較大或高速旋轉等環境下，可能引發變形甚至破裂。同時為了保證光學檢測的準確性和可靠性，測光孔106的尺寸、形狀和位置需要非常精確，需要采用更復雜的模具設計和精密的加工校準技術，提高了生產成本和工藝難度。

技術實現思路

1、基于此，有必要針對目前盤狀結構為了進行光學檢測需要打通測光孔，引起結構強度降低和加工難度加大的問題，提供一種反應盤結構和生化分析裝置。

2、一種反應盤結構，所述反應盤結構包括相對的第一表面和第二表面，所述反應盤結構沿第一方向凹設有容納槽，所述容納槽的底壁凸出于所述第二表面，所述容納槽被配置為收容反應液，所述容納槽的槽體凸出所述第二表面的部分被配置為透光，所述第一方向被配置為所述第一表面指向所述第二表面的方向。

3、在其中一個實施例中，所述槽體凸出于所述第二表面的距離為h，滿足h=（0.9~1.2）×d；其中，d為光斑直徑。

4、在其中一個實施例中，光斑直徑d滿足：2mm≤d≤6mm。

5、在其中一個實施例中，所述反應盤結構包括相連接的反應杯和反應盤，所述反應盤包括所述第一表面和所述第二表面，所述反應盤沿所述第一方向貫穿設有放置槽，所述反應杯位于所述放置槽內，所述反應杯設有所述容納槽，所述反應杯的底壁凸出于所述反應盤的所述第二表面。

6、在其中一個實施例中，所述反應盤具有容納腔，所述容納腔的腔壁與所述放置槽的槽壁連接，所述容納腔位于所述放置槽沿第二方向上的至少一側，所述第二方向被配置為與所述第一方向相交，所述容納腔被配置為設置加熱介質。

7、在其中一個實施例中，所述放置槽的槽壁與所述容納槽的槽壁過盈配合。

8、在其中一個實施例中，所述反應盤結構具有容納腔，所述容納腔的槽壁與所述容納槽的槽壁無間隙連接，所述容納腔位于所述容納槽沿第二方向上的至少一側，所述第二方向被配置為與所述第一方向相交，所述容納腔被配置為設置加熱介質。

9、在其中一個實施例中，所述容納腔環繞設于所述容納槽沿所述第二方向的外周面。

10、在其中一個實施例中，所述加熱介質為加熱液體。

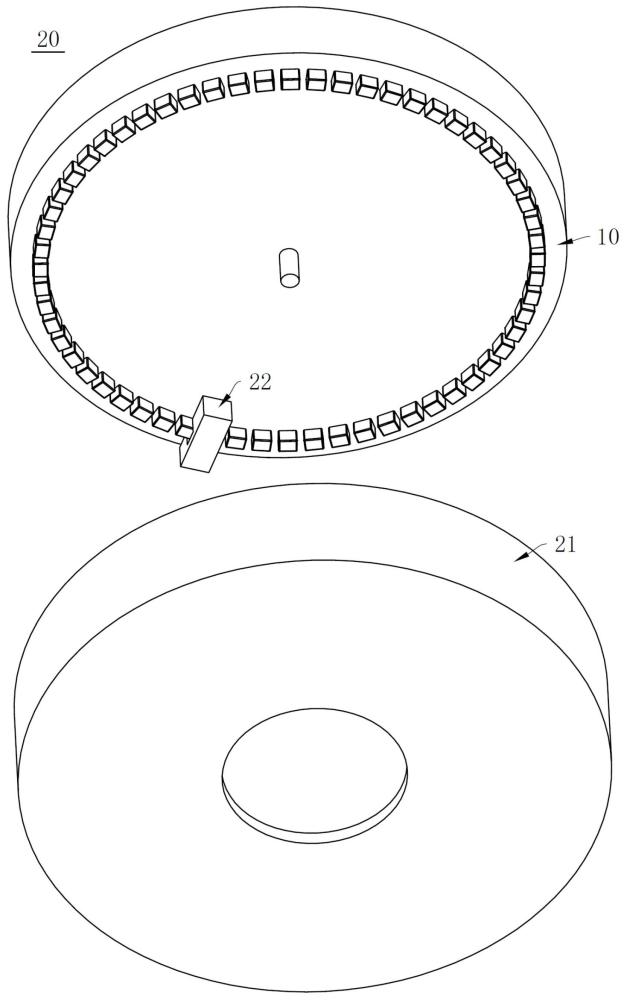

11、第二方面，一種生化分析裝置，所述生化分析裝置包括如第一方面所述的反應盤結構。

12、上述反應盤結構的容納槽用于收容反應液，容納槽的底壁凸出反應盤結構的第二表面，使盛裝反應液的容納槽的槽體部分凸出進而暴露在反應盤結構外，而該部分具有透光性可直接進行光學檢測。由此，能夠避免在反應盤結構的側面進行開孔，使反應盤的側面結構完整，能夠提高反應盤的結構強度，同時降低因開孔導致的加工難度。

技術特征：

1.一種反應盤結構，其特征在于，所述反應盤結構包括相對的第一表面和第二表面，所述反應盤結構沿第一方向凹設有容納槽，所述容納槽的底壁凸出于所述第二表面，所述容納槽被配置為收容反應液，所述容納槽的槽體凸出所述第二表面的部分被配置為透光，所述第一方向被配置為所述第一表面指向所述第二表面的方向。

2.根據權利要求1所述的反應盤結構，其特征在于，所述槽體凸出于所述第二表面的距離為h，滿足h=（0.9~1.2）×d；其中，d為光斑直徑。

3.根據權利要求2所述的反應盤結構，其特征在于，光斑直徑d滿足：2mm≤d≤6mm。

4.根據權利要求1所述的反應盤結構，其特征在于，所述反應盤結構包括相連接的反應杯和反應盤，所述反應盤包括所述第一表面和所述第二表面，所述反應盤沿所述第一方向貫穿設有放置槽，所述反應杯位于所述放置槽內，所述反應杯設有所述容納槽，所述反應杯的底壁凸出于所述反應盤的所述第二表面。

5.根據權利要求4所述的反應盤結構，其特征在于，所述反應盤具有容納腔，所述容納腔的腔壁與所述放置槽的槽壁連接，所述容納腔位于所述放置槽沿第二方向上的至少一側，所述第二方向被配置為與所述第一方向相交，所述容納腔被配置為設置加熱介質。

6.根據權利要求4所述的反應盤結構，其特征在于，所述放置槽的槽壁與所述容納槽的槽壁過盈配合。

7.根據權利要求1所述的反應盤結構，其特征在于，所述反應盤結構具有容納腔，所述容納腔的槽壁與所述容納槽的槽壁無間隙連接，所述容納腔位于所述容納槽沿第二方向上的至少一側，所述第二方向被配置為與所述第一方向相交，所述容納腔被配置為設置加熱介質。

8.根據權利要求5或7所述的反應盤結構，其特征在于，所述容納腔環繞設于所述容納槽沿所述第二方向的外周面。

9.根據權利要求5或7所述的反應盤結構，其特征在于，所述加熱介質為加熱液體。

10.一種生化分析裝置，其特征在于，所述生化分析裝置包括如權利要求1至9任一項所述的反應盤結構。

技術總結
本申請涉及一種反應盤結構及生化分析裝置。反應盤結構包括相對的第一表面和第二表面，反應盤結構沿第一方向凹設有容納槽，容納槽的底壁凸出于第二表面，容納槽被配置為收容反應液，容納槽的槽體凸出第二表面的部分被配置為透光，第一方向被配置為第一表面指向第二表面的方向。上述反應盤結構的容納槽用于收容反應液，容納槽的底壁凸出反應盤結構的第二表面，使盛裝反應液的容納槽的槽體部分凸出進而暴露在反應盤結構外，而該部分具有透光性可直接進行光學檢測。由此，能夠避免在反應盤結構的側面進行開孔，使反應盤的側面結構完整，能夠提高反應盤的結構強度，同時降低因開孔導致的加工難度。

技術研發人員：郭琪琪,張福星
受保護的技術使用者：深圳市亞輝龍生物科技股份有限公司
技術研發日：20240604
技術公布日：2025/4/28
