本發明屬于工程機械，具體涉及一種船用橋式雙梁環形起重機。

背景技術：

1、目前環形起重機設備相對較少，主要應用在陸地上。環形起重機主要由支撐架、環形軌道、行走機構、主梁和小車等組成。環形軌道安裝在支撐架上，支撐架為環形軌道提供支撐；環形軌道作為行走的軌道，是圓形軌道；主梁通過行走機構可以在環形軌道上回轉，行走機構提供回轉的動力；小車布置在主梁上，可以沿主梁上直線移動。由于主要在陸地上使用，行走機構、主梁及小車運動時相對比較平穩，同時設計時是按照相對平穩的環境進行選型。對于船用環境來說，考慮到風浪的影響，整個結構經常存在傾斜搖擺的情況，而陸用的起重機在設計時就沒有考慮到這種情況，也不符合船用的工況使用要求。如果在船用環境使用，首要解決的就是，傾斜搖擺對結構的影響，同時設計選型計算也要考慮這個因素，橋式雙梁環形起重機在船用環境使用屬于首次。

技術實現思路

1、本發明所要解決的技術問題是克服現有技術的不足，提供一種船用橋式雙梁環形起重機，可以實現大尺度模型的水下吊放、旋轉等狀態的控制。

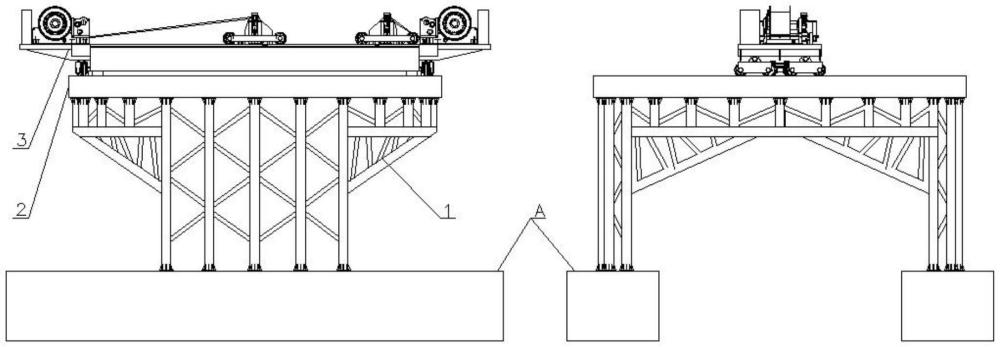

2、本發明提供一種船用橋式雙梁環形起重機，包括立柱(1)、環形軌道(2)和橫梁軌道(3)，所述立柱(1)的底部與甲板通過螺栓聯接，所述立柱(1)的頂部通過法蘭與所述環形軌道(2)相連，所述環形軌道(2)上布置所述橫梁軌道(3)。

3、作為本發明的進一步技術方案，所述立柱(1)為桁架結構(102)，所述桁架結構(102)的主梁采用粗鋼管，腹桿采用細鋼管焊接而成，所述桁架結構(102)的底部通過下法蘭(101)與甲板螺栓聯接，所述桁架結構(102)的頂部通過上法蘭(103)與環形軌道(2)螺栓聯接。

4、進一步的，所述環形軌道(2)包括環形箱梁(201)、回轉行走軌道(202)和驅動軌道(203)，所述環形箱梁(201)采用矩形截面型式，在所述環形箱梁(201)的內平面焊接扁鋼，其箱梁內部設置支撐筋構成回轉行走軌道(202)，所述環形箱梁(201)的底部安裝所述驅動軌道(203)，所述驅動軌道(203)采用銷齒傳動軌道。

5、進一步的，所述橫梁軌道(3)包括大車行走機構(301)、大車行走驅動機構(302)、大車防傾裝置(303)、橋式雙梁結構(304)、安裝平臺(305)、小車(306)、小車行走軌道(307)、小車驅動軌道(308)和起升驅動機構(309)；

6、大車行走機構(301)包括安裝支架、轉軸和車輪，安裝支架可繞轉軸旋轉；

7、大車行走驅動機構(302)由驅動電機帶動減速機，所述減速機上的小齒輪與環形軌道內側的銷齒嚙合傳動；

8、大車防傾裝置(303)采用水平輪，包括滾輪、支架和聯接螺栓，與環形軌道間存在間隙；

9、橋式雙梁結構(304)和安裝平臺(305)采用箱型截面形式焊接而成；

10、小車306采用雙電機驅動減速機，同時配置水平輪，水平輪主要有滾輪、支架、聯接螺栓等組成，與小車行走軌道有一定的間隙確保在傾斜搖擺的工況下安全工作；

11、小車行走軌道(307)采用標準鋼軌；

12、小車驅動軌道(308)由多段齒條安裝在主梁內側，呈下沉布置，由減速機的輸出齒輪與齒條嚙合傳動；

13、起升驅動機構(309)采用絞車，安裝在底座上，所述底座安裝于安裝平臺上。

14、本發明的優點在于，本裝置可實現大尺度模型的水下吊放、旋轉等狀態的控制，具有作業范圍廣，結構簡單，維護方便，低輪壓、低能耗、安全性能高等特點。

技術特征：

1.一種船用橋式雙梁環形起重機，其特征在于，包括立柱(1)、環形軌道(2)和橫梁軌道(3)，所述立柱(1)的底部與甲板通過螺栓聯接，所述立柱(1)的頂部通過法蘭與所述環形軌道(2)相連，所述環形軌道(2)上布置所述橫梁軌道(3)；

2.根據權利要求1所述的一種船用橋式雙梁環形起重機，其特征在于，所述立柱(1)為桁架結構(102)，所述桁架結構(102)的主梁采用粗鋼管，腹桿采用細鋼管焊接而成，所述桁架結構(102)的底部通過下法蘭(101)與甲板螺栓聯接，所述桁架結構(102)的頂部通過上法蘭(103)與環形軌道(2)螺栓聯接。

3.根據權利要求1所述的一種船用橋式雙梁環形起重機，其特征在于，所述環形軌道(2)包括環形箱梁(201)、回轉行走軌道(202)和驅動軌道(203)，所述環形箱梁(201)采用矩形截面型式，在所述環形箱梁(201)的內平面焊接扁鋼，其箱梁內部設置支撐筋構成回轉行走軌道(202)，所述環形箱梁(201)的底部安裝所述驅動軌道(203)，所述驅動軌道(203)采用銷齒傳動軌道。

技術總結
一種船用橋式雙梁環形起重機，包括立柱(1)、環形軌道(2)和橫梁軌道(3)，所述立柱(1)的底部與甲板通過螺栓聯接，所述立柱(1)的頂部通過法蘭與所述環形軌道(2)相連，所述環形軌道(2)上布置所述橫梁軌道(3)。本裝置可實現大尺度模型的水下吊放、旋轉等狀態的控制，具有作業范圍廣，結構簡單，維護方便，低輪壓、低能耗、安全性能高等特點。

技術研發人員：鄭加洲,陸慧,袁伸,王闖
受保護的技術使用者：南京中船綠洲機器有限公司
技術研發日：20240604
技術公布日：2025/4/28
