本技術屬于汽車座椅測試，尤其是涉及一種汽車座椅骨架強度測試裝夾定位機構。

背景技術：

1、汽車座椅骨架加工成型后，再與汽車整機進行組裝，在組裝前需要對汽車座椅骨架強度以及安裝孔強度進行測試，測試合格后才能進行整機組裝。現有的強度測試設備將汽車座椅骨架固定安裝在其內部，再進行施壓強度測試，由于汽車座椅骨架多為鋁合金材質，其重量較大，將汽車座椅骨架搬放在強度測試設備內部需要兩個操作人員才能夠完成，導致人員成本增加且測試效率較低。此外，由于強度測試設備內的測試組件會在裝夾定位座椅骨架是造成干涉碰撞，因此也會影響座椅骨架在強度測試時裝夾定位的效率。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種測試載板可向外伸縮，以便于對汽車座椅骨架進行裝夾定位的機構。

2、為了解決上述技術問題，本發明是通過以下技術方案實現的：包括工作臺、載板、夾持機構、第一直線滑軌、第一導向塊、第二直線滑軌、拖鏈傳動機構和第二滑塊，所述第一導向塊、第二直線滑軌、拖鏈傳動機構均固定安裝在工作臺上，所述第一直線滑軌以防脫的方式滑動安裝在第一導向塊內，所述第二滑塊滑動安裝在第二直線滑軌上，所述載板與第一直線滑軌、第二滑塊固定連接，所述拖鏈傳動機構的傳動鏈與第二滑塊固定連接，所述夾持機構對稱設置在載板外端兩側；

3、所述夾持機構由第一外殼體、第二外殼體、第一伸縮氣缸、第三直線滑軌、l型底座、第一限位銷、承載座和限位銷套組成，所述第一外殼體、第二外殼體、第三直線滑軌均固定安裝在載板上，所述l型底座滑動安裝在第三直線滑軌上，所述l型底座位于第一外殼體內，所述第一限位銷固定安裝在l型底座上，所述承載座固定安裝在第二外殼體上，所述限位銷套與第一限位銷配合設置且固定安裝在承載座上，所述第一伸縮氣缸的缸體固定安裝在第二外殼體上，所述第一伸縮氣缸與l型底座固定連接。

4、還包括限位機構，所述限位機構由導向塊、第二限位銷和第二伸縮氣缸組成，所述第二伸縮氣缸的缸體、導向塊均固定安裝在工作臺上，所述第二限位銷滑動安裝在導向塊內，所述第二伸縮氣缸的活塞桿與第二限位銷底部固定連接，所述載板上設置有與第二限位銷相對應的限位孔。

5、作為優選，所述載板上設置有減重孔。

6、作為優選，所述工作臺底部四角螺接安裝有支撐調節腳。

7、與現有技術相比，本實用新型的有益之處是：本機構通過拖鏈傳動機構帶動載板向外運動至超出工作臺的狀態，減少工作臺內強度測試組件對座椅骨架的干涉碰撞，能夠便于單個操作人員對座椅骨架進行裝夾固定，通過夾持機構便于對座椅骨架進行裝拆操作，能夠提高裝夾定位效率，進而提高汽車座椅骨架的強度測試作業的效率。

技術特征：

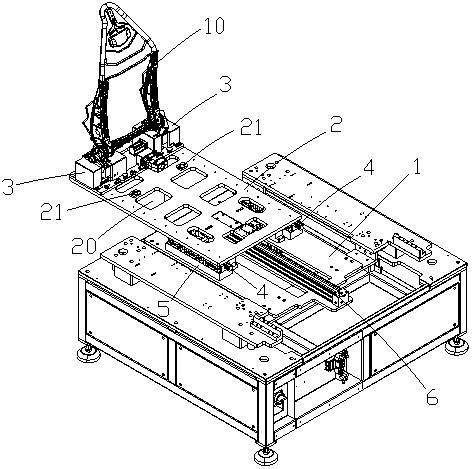

1.一種汽車座椅骨架強度測試裝夾定位機構，其特征在于：包括工作臺（1）、載板（2）、夾持機構（3）、第一直線滑軌（4）、第一導向塊（5）、第二直線滑軌（6）、拖鏈傳動機構（13）和第二滑塊（14），所述第一導向塊（5）、第二直線滑軌（6）、拖鏈傳動機構（13）均固定安裝在工作臺（1）上，所述第一直線滑軌（4）以防脫的方式滑動安裝在第一導向塊（5）內，所述第二滑塊（14）滑動安裝在第二直線滑軌（6）上，所述載板（2）與第一直線滑軌（4）、第二滑塊（14）固定連接，所述拖鏈傳動機構（13）的傳動鏈與第二滑塊（14）固定連接，所述夾持機構（3）對稱設置在載板（2）外端兩側；

2.根據權利要求1所述的汽車座椅骨架強度測試裝夾定位機構，其特征在于：還包括限位機構，所述限位機構由導向塊（11）、第二限位銷（12）和第二伸縮氣缸（15）組成，所述第二伸縮氣缸（15）的缸體、導向塊（11）均固定安裝在工作臺（1）上，所述第二限位銷（12）滑動安裝在導向塊（11）內，所述第二伸縮氣缸（15）的活塞桿與第二限位銷（12）底部固定連接，所述載板（2）上設置有與第二限位銷（12）相對應的限位孔（21）。

3.根據權利要求1所述的汽車座椅骨架強度測試裝夾定位機構，其特征在于：所述載板（2）上設置有減重孔（20）。

4.根據權利要求1所述的汽車座椅骨架強度測試裝夾定位機構，其特征在于：所述工作臺（1）底部四角螺接安裝有支撐調節腳（101）。

技術總結
本技術公開了一種汽車座椅骨架強度測試裝夾定位機構，包括工作臺、載板、夾持機構、第一直線滑軌、第一導向塊、第二直線滑軌、拖鏈傳動機構和第二滑塊，所述第一導向塊、第二直線滑軌、拖鏈傳動機構均固定安裝在工作臺上；所述夾持機構由第一外殼體、第二外殼體、第二伸縮氣缸、第三直線滑軌、L型底座、第二限位銷、承載座和限位銷套組成；本機構通過拖鏈傳動機構帶動載板向外運動至超出工作臺的狀態，減少工作臺內強度測試組件對座椅骨架的干涉碰撞，能夠便于單個操作人員對座椅骨架進行裝夾固定，通過夾持機構便于對座椅骨架進行裝拆操作，能夠提高裝夾定位效率，進而提高汽車座椅骨架的強度測試作業的效率。

技術研發人員：李永超,祁海寧,尚仁杰
受保護的技術使用者：凡樂自動化（江蘇）有限責任公司
技術研發日：20240604
技術公布日：2025/4/28
