本技術屬于公共廁所，具體涉及一種移動式公共廁所。

背景技術：

1、廁所作為一種公共設施，在日常生活中是不可或缺的；目前的城市建設中公共廁所的分布較少，給人們日常的生活帶來了很多不便；目前國內公共廁所按多為固定式公廁。

2、傳統的公共廁所不便于對其進行安全高效且穩定的拖運操作，多需要將其抬至運輸車上，才能夠對其進行轉運操作，費時費力，實用性不佳；

3、因此，有必要提出一種新的方便移動的移動式公共廁所，從而有效解決以上問題。

技術實現思路

1、為解決現有技術中存在的上述問題，本實用新型提供了一種移動式公共廁所，具有便于對其進行安全高效且穩定的拖運操作，轉運較為省時省力的特點。

2、為實現上述目的，本實用新型提供如下技術方案：一種移動式公共廁所，包括公共廁所主體，所述公共廁所主體底部的四角位置處均安裝有滾輪，所述公共廁所主體的側邊開設有凹槽和限位槽，所述凹槽與所述限位槽為連通結構，所述凹槽和所述限位槽中卡設有卡塊，所述卡塊上開設有凹口，所述凹口處設置有掛環，所述掛環的一端一體成型有定位螺桿，所述限位槽的內壁上豎向布設有多個定位螺紋槽，所述定位螺桿背于所述掛環的一端穿過所述卡塊旋接進對應的所述定位螺紋槽中。

3、作為本實用新型的一種移動式公共廁所優選技術方案，所述限位槽的內壁的上側位置處固定有l形掛塊，且l形掛塊處掛設有繩索，繩索的兩端均連接有掛鉤，且繩索一端的掛鉤連接在所述掛環處。

4、作為本實用新型的一種移動式公共廁所優選技術方案，所述掛環的兩側均固定有銜接板，銜接板上對稱開設有兩個插孔，插孔處穿設有錨桿。

5、作為本實用新型的一種移動式公共廁所優選技術方案，所述銜接板的表面上開設有置放槽。

6、作為本實用新型的一種移動式公共廁所優選技術方案，所述滾輪為自鎖萬向輪。

7、與現有技術相比，本實用新型的有益效果是：本實用新型在使用時，通過公共廁所主體一側增設的掛環，配合繩索對掛環和外側拖車上掛鉤的連接，以及公共廁所主體底部滾輪部分的滾動作用，便可對公共廁所主體進行快速的拉扯拖運操作，較為省時省力，且結構簡單，便于人員操作；

8、同時掛環的部分能夠根據實際情況進行豎向高度的調節，進而使得拖車繩的兩頭保持較好的水平情況，以避免拖車繩在拖車過程中產生過大的阻力或磨損，實用性強，安全性高，解決了原先公共廁所不便于對其進行安全高效且穩定的拖運操作，多需要將其抬至運輸車上，才能夠對其進行轉運操作，費時費力，實用性不佳的問題。

技術特征：

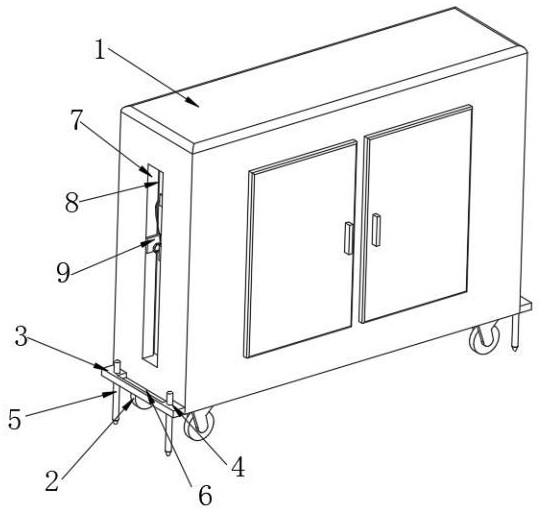

1.一種移動式公共廁所，包括公共廁所主體（1），其特征在于：所述公共廁所主體（1）底部的四角位置處均安裝有滾輪（2），所述公共廁所主體（1）的側邊開設有凹槽（7）和限位槽（8），所述凹槽（7）與所述限位槽（8）為連通結構，所述凹槽（7）和所述限位槽（8）中卡設有卡塊（9），所述卡塊（9）上開設有凹口（14），所述凹口（14）處設置有掛環（11），所述掛環（11）的一端一體成型有定位螺桿（12），所述限位槽（8）的內壁上豎向布設有多個定位螺紋槽（13），所述定位螺桿（12）背于所述掛環（11）的一端穿過所述卡塊（9）旋接進對應的所述定位螺紋槽（13）中。

2.根據權利要求1所述的一種移動式公共廁所，其特征在于：所述限位槽（8）的內壁的上側位置處固定有l形掛塊，且l形掛塊處掛設有繩索（10），繩索（10）的兩端均連接有掛鉤，且繩索（10）一端的掛鉤連接在所述掛環（11）處。

3.根據權利要求2所述的一種移動式公共廁所，其特征在于：所述掛環（11）的兩側均固定有銜接板（3），銜接板（3）上對稱開設有兩個插孔（4），插孔（4）處穿設有錨桿（5）。

4.根據權利要求3所述的一種移動式公共廁所，其特征在于：所述銜接板（3）的表面上開設有置放槽（6）。

5.根據權利要求4所述的一種移動式公共廁所，其特征在于：所述滾輪（2）為自鎖萬向輪。

技術總結
本技術屬于公共廁所技術領域，尤其為一種移動式公共廁所，包括公共廁所主體，所述公共廁所主體底部的四角位置處均安裝有滾輪，所述公共廁所主體的側邊開設有凹槽和限位槽，所述凹槽與所述限位槽為連通結構，所述凹槽和所述限位槽中卡設有卡塊，所述卡塊上開設有凹口，所述凹口處設置有掛環，所述掛環的一端一體成型有定位螺桿，所述限位槽的內壁上豎向布設有多個定位螺紋槽；通過公共廁所主體一側增設的掛環，配合繩索對掛環和外側拖車上掛鉤的連接，以及公共廁所主體底部滾輪部分的滾動作用，便可對公共廁所主體進行快速的拉扯拖運操作，較為省時省力，且結構簡單，便于人員操作。

技術研發人員：渠振亮,馮小東,劉群斌,鐘衛鋼
受保護的技術使用者：西安思源智能科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
