本技術屬于檢波器，尤其是一種檢波器固位裝置。

背景技術：

1、檢波器，使檢出波動信號中某種有用信息的裝置，其用于識別波、振蕩或信號存在或變化的器件，檢波器通常同來提取所攜帶的信息，其廣泛應用于地質勘測和工程測量領域。現實生活中，在使用檢測器進行隧道質量檢測時，通常需要將檢波器通過固位裝置固定在隧道壁上，而由于大多固位裝置未設置限位組件，無法對其連接的檢波器進行限位，當固位裝置安裝偏移時，檢波器容易從固位裝置上掉落，從而易造成其損壞。

2、中國專利文件（申請公布號cn215680239u）一種隧道地震檢波器的固定裝置，其包括地震檢波器、容納器及底座，底座固定于隧道，地震檢波器設置于容納器內，容納器上設置有t型塊，底座上設置有與t型塊大小相適配的t型槽，t型塊與t型槽構成容納器與底座的固定。

3、可知，其以上所引證的專利文件也存在同樣的問題，其缺乏限位組件，在通過底座對檢波器進行固位時，若底座固定于隧道且位置處于偏移傾斜時，其連接的檢波器容易從底座上掉落，從而易造成其損壞。

技術實現思路

1、本實用新型的目的在于提供一種檢波器固位裝置，以解決背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種檢波器固位裝置，包括用于檢波器固位的安裝座，所述安裝座正面的底端安裝有放置板，所述放置板的頂端設有檢波器組件，所述安裝座兩側的底端均安裝有固定塊，兩個所述固定塊的頂端均安裝有固定桿，兩個所述固定桿的外壁均裝配有彈性塊，兩個所述彈性塊的一端均安裝有連接桿，兩個所述連接桿的頂端共同設有用于檢波器限位的壓板，所述壓板的底端設有緩沖組件，壓板通過緩沖組件與檢波器組件接觸。

3、作為優選的實施方案，所述緩沖組件包括三個第一彈簧，三個所述第一彈簧的底端共同設有連接板。

4、作為優選的實施方案，所述檢波器組件包括用于檢波器防護的防護塊，所述防護塊的正面開設有安裝孔，所述安裝孔的內壁設有檢波器本體。

5、作為優選的實施方案，所述放置板的頂端安裝有用于檢波器組件輔助緩沖的墊板。

6、作為優選的實施方案，所述連接桿的頂端貫穿固定桿的頂端，連接桿的底端安裝有第二彈簧，所述第二彈簧的底端與固定桿的內底端固定連接。

7、作為優選的實施方案，所述防護塊的背面安裝有用于檢波器組件導向安裝的導向滑塊。

8、作為優選的實施方案，所述安裝座上下兩端的兩個邊側均安裝有用于安裝座連接固定的固定座。

9、與現有技術相比，本實用新型的技術效果和優點：

10、該檢波器固位裝置，得益于壓板、連接桿和彈性塊的設計，向里按壓彈性塊并向上移動壓板，將檢波器組件對準并安裝至安裝座正面后，使彈性塊再次與固定桿位于下方的卡孔卡合，通過這種方式可以對檢波器進行限位防護，避免因安裝座安裝傾斜偏移而造成檢波器掉落，從而對檢波器進行保護；

11、通過設有第一彈簧、連接板和墊板，在檢波器與安裝座進行固位后，在第一彈簧、連接板和墊板共同作用下，可以在安裝座受到震動時對檢波器進行緩沖防護，避免造成檢波器損壞，從而增加其使用壽命。

技術特征：

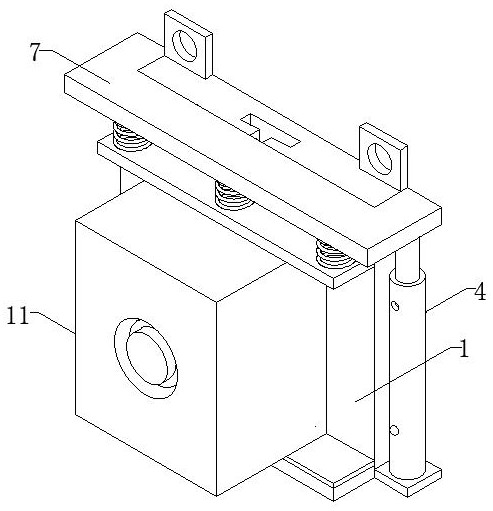

1.一種檢波器固位裝置，包括用于檢波器固位的安裝座（1），所述安裝座（1）正面的底端安裝有放置板（2），所述放置板（2）的頂端設有檢波器組件，所述安裝座（1）兩側的底端均安裝有固定塊（3），其特征在于：兩個所述固定塊（3）的頂端均安裝有固定桿（4），兩個所述固定桿（4）的外壁均裝配有彈性塊（5），兩個所述彈性塊（5）的一端均安裝有連接桿（6），兩個所述連接桿（6）的頂端共同設有用于檢波器限位的壓板（7），所述壓板（7）的底端設有緩沖組件，壓板（7）通過緩沖組件與檢波器組件接觸。

2.根據權利要求1所述的一種檢波器固位裝置，其特征在于：所述緩沖組件包括三個第一彈簧（8），三個所述第一彈簧（8）的底端共同設有連接板（9）。

3.根據權利要求1所述的一種檢波器固位裝置，其特征在于：所述檢波器組件包括用于檢波器防護的防護塊（11），所述防護塊（11）的正面開設有安裝孔（12），所述安裝孔（12）的內壁設有檢波器本體（13）。

4.根據權利要求1所述的一種檢波器固位裝置，其特征在于：所述放置板（2）的頂端安裝有用于檢波器組件輔助緩沖的墊板（10）。

5.根據權利要求1所述的一種檢波器固位裝置，其特征在于：所述連接桿（6）的頂端貫穿固定桿（4）的頂端，連接桿（6）的底端安裝有第二彈簧（14），所述第二彈簧（14）的底端與固定桿（4）的內底端固定連接。

6.根據權利要求3所述的一種檢波器固位裝置，其特征在于：所述防護塊（11）的背面安裝有用于檢波器組件導向安裝的導向滑塊（16）。

7.根據權利要求1所述的一種檢波器固位裝置，其特征在于：所述安裝座（1）上下兩端的兩個邊側均安裝有用于安裝座（1）連接固定的固定座（15）。

技術總結
本技術公開了一種檢波器固位裝置，屬于檢波器技術領域，包括用于檢波器固位的安裝座，所述安裝座正面的底端安裝有放置板，所述放置板的頂端設有檢波器組件，所述安裝座兩側的底端均安裝有固定塊，兩個所述固定塊的頂端均安裝有固定桿，兩個所述固定桿的外壁均裝配有彈性塊，兩個所述彈性塊的一端均安裝有連接桿。該檢波器固位裝置，得益于壓板、連接桿和彈性塊的設計，向里按壓彈性塊并向上移動壓板，將檢波器組件對準并安裝至安裝座正面后，使彈性塊再次與固定桿位于下方的卡孔卡合，通過這種方式可以對檢波器進行限位防護，避免因安裝座安裝傾斜偏移而造成檢波器掉落，從而對檢波器進行保護。

技術研發人員：劉燕,李瓊
受保護的技術使用者：勝利油田新勝石油物探技術服務有限責任公司
技術研發日：20240611
技術公布日：2025/4/28
