本發明屬于土工合成材料，具體涉及一種土工格室節點抗拉測試方法。

背景技術：

1、土工合成材料是以人工合成的聚合物為原料，制成各種類型的產品，置于土體內部、表面或不同土體之間，發揮加強或保護土體的作用。土工格室是一種具有特殊三維網狀結構的土工合成材料，是由高分子聚合物長條帶通過不同焊接工藝制成，主要是通過條帶與焊接節點相互作用產生的整體強度對被加固土體分區，并通過嵌固作用將土體緊密約束起來，同時通過格室壁與土體之間的摩擦力和土工格室層與上下層土體接觸產生的摩擦力形成加固體。土工格室被廣泛的應用于地基處理、路堤、擋土墻、邊坡防護等巖土工程建設中。

2、結點對土工格室性能的發揮起著重要性作用。為了確保土工格室可以滿足巖土工程建設需求，需要對土工格室節點的節點抗拉性能進行測試。目前對結點抗拉性能測試的方式是使用拉伸設備夾住中間帶有結點的土工格室條帶試樣，然后施加軸向力，至試樣破壞。使用常規測試裝置進行抗拉性能測試時，夾具和土工格室條帶試樣之間容易產生打滑，導致對土工格室節點抗拉性能測試不準確。

技術實現思路

1、本發明為了解決現有夾具在土工格室節點抗拉性能測試過程中，夾具和土工格室條帶試樣之間容易產生打滑，影響土工格室節點抗拉性能測試準確性進而影響土工格室在地基處理、路堤、擋土墻、邊坡防護等巖土工程建設中應用重大問題，提供一種土工格室節點抗拉測試方法。

2、本發明是通過以下技術方案實現的：

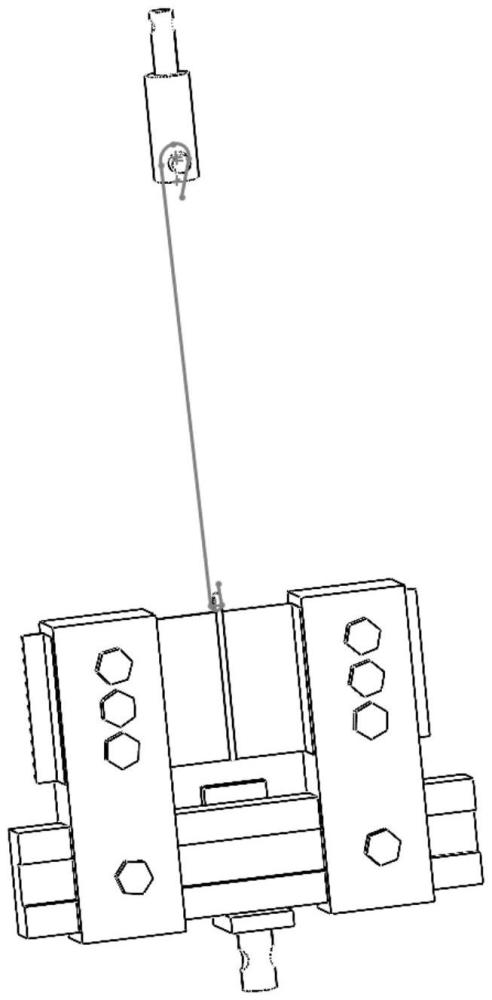

3、一種土工格室節點抗拉測試方法，該方法采用的裝置包括上半部分和下半部分；

4、所述上半部分包括連接裝置和定位銷，定位銷可插拔的安裝在連接裝置上，定位銷用于連接鋼絲繩的一端；

5、所述下半部分包括底座、橫梁、左鎖緊塊、右鎖緊塊、鎖緊螺栓、左框架、右框架和定位螺栓，底座固定在橫梁上，左框架和右框架上均設置有上部方形孔和下部方形孔，左框架及右框架通過其各自的下部方形孔與橫梁滑動連接，所述左鎖緊塊安裝在左框架的上部方形孔中，所述右鎖緊塊安裝在右框架的上部方形孔中，左鎖緊塊與左框架側壁之間以及右鎖緊塊與右框架側壁之間都具有允許土工格室條帶穿過的間隙；在左框架和右框架上對應上部方形孔的位置設置鎖緊螺栓，通過旋緊或旋松鎖緊螺栓，調節鎖緊塊和框架側壁之間的間隙的大小；在左框架和右框架上對應下部方形孔的位置設置定位螺栓，通過旋緊或旋松定位螺栓，來調節左框架和右框架與橫梁的固定關系，進而通過推動左框架和右框架來調節左框架和右框架之間的距離；

6、步驟一：將上半部分的連接裝置與拉伸設備上橫梁連接；

7、步驟二：將下半部分的底座與拉伸設備下橫梁連接；

8、步驟三：根據待測試的土工格室條帶的長度，在橫梁上調節左框架和右框架之間的距離，旋緊定位螺栓固定左框架和右框架的位置；

9、步驟四：將待測試的帶有節點的土工格室條帶插入左鎖緊塊和左框架側壁之間的間隙以及右鎖緊塊和右框架側壁之間的間隙，使土工格室條帶的節點位于左框架和右框架之間的中間位置，然后旋緊鎖緊螺旋，通過鎖緊塊固定土工格室條帶；

10、步驟五：將鋼絲繩一端與待測試的土工格室條帶的節點連接；

11、步驟六：在上半部分的連接裝置中插入定位銷，將鋼絲繩的另一端連接在定位銷上；

12、步驟七：啟動拉伸設備，進行土工格室節點抗拉測試，記錄數據。

13、在上述技術方案中，連接裝置包括上部圓柱段和下部圓柱段，上部圓柱段直徑小于下部圓柱段的直徑，在上部圓柱段上設置有第一徑向通孔，在下部圓柱段上設置有第二徑向通孔；所述上部圓柱段用于插入拉伸設備上橫梁的安裝孔，并在上部圓柱段的第一徑向通孔插入第一銷釘，實現連接裝置與拉伸設備上橫梁的連接；所述定位銷插入下部圓柱段的第二徑向通孔中。

14、在上述技術方案中，底座的底部設有底部圓柱段，底部圓柱段上設置第三徑向通孔，該底部圓柱段用于插入拉伸設備下橫梁的安裝孔，并在底部圓柱段的第三徑向通孔插入第二銷釘，進而實現底座與拉伸設備下橫梁的連接。

15、在上述技術方案中，所述橫梁為長方體形，其側面設置有通長凹槽。

16、在上述技術方案中，底座固定在橫梁的底部中間位置。

17、在上述技術方案中，試驗結束后，解除鋼絲繩與定位銷及土工格室條帶的連接，旋松鎖緊螺栓，拆除土工格室條帶；然后拔出第一銷釘和第二銷釘，將土工格室節點抗拉測試裝置與拉伸設備分離。

18、本發明的優點和有益效果為：

19、本發明操作簡單，裝卸方便，極大提高工作效率。本測試裝置在土工格室節點抗拉性能測試過程中有效的解決了土工格室條帶與夾具打滑影響抗拉性能測試準確性的問題。在本測試裝置在測試過程中土工格室條帶更換方便，極大地提高了工作效率。

20、本發明結構簡單，制作成本較低，可滿足大批量生產化的市場需求，有效的縮減了測試成本的投入，且避免了材料浪費。

21、應用該發明提高了土工格室節點抗拉性能測試準確性，解決了土工格室在地基處理、路堤、擋土墻、邊坡防護等巖土工程建設中應用的重大問題。

技術特征：

1.一種土工格室節點抗拉測試方法，其特征在于：該方法采用的裝置包括上半部分和下半部分；

2.根據權利要求1所述的土工格室節點抗拉測試方法，其特征在于：連接裝置包括上部圓柱段和下部圓柱段，上部圓柱段直徑小于下部圓柱段的直徑，在上部圓柱段上設置有第一徑向通孔，在下部圓柱段上設置有第二徑向通孔；所述上部圓柱段用于插入拉伸設備上橫梁的安裝孔，并在上部圓柱段的第一徑向通孔插入第一銷釘，實現連接裝置與拉伸設備上橫梁的連接；所述定位銷插入下部圓柱段的第二徑向通孔中。

3.根據權利要求1所述的土工格室節點抗拉測試方法，其特征在于：底座的底部設有底部圓柱段，底部圓柱段上設置第三徑向通孔，該底部圓柱段用于插入拉伸設備下橫梁的安裝孔，并在底部圓柱段的第三徑向通孔插入第二銷釘，進而實現底座與拉伸設備下橫梁的連接。

4.根據權利要求1所述的土工格室節點抗拉測試方法，其特征在于：所述橫梁為長方體形，其側面設置有通長凹槽。

5.根據權利要求1所述的土工格室節點抗拉測試方法，其特征在于：底座固定在橫梁的底部中間位置。

6.根據權利要求1所述的土工格室節點抗拉測試方法，其特征在于：試驗結束后，解除鋼絲繩與定位銷及土工格室條帶的連接，旋松鎖緊螺栓，拆除土工格室條帶；然后拔出第一銷釘和第二銷釘，將土工格室節點抗拉測試裝置與拉伸設備分離。

技術總結
本發明公開了一種土工格室節點抗拉測試方法，該方法采用的裝置包括上半部分和下半部分，上半部分包括連接裝置和定位銷，下半部分包括底座、橫梁、左框架和右框架，左右框架滑動安裝在橫梁上，底座固定在橫梁的中部，在左右框架上均嵌設有鎖緊塊，鎖緊塊和框架內壁之間形成允許土工格室條帶穿過的間隙，并設置鎖緊螺栓調節鎖緊塊和框架側壁的間隙的大小。上半部分連接拉伸設備上橫梁，下半部分底座連接拉伸設備下橫梁，將土工格室條帶插入鎖緊塊和框架側壁的間隙，將鋼絲繩一端與土工格室條帶的節點連接，另一端連接在上半部分的定位銷上，啟動拉伸設備，進行土工格室節點抗拉測試。本發明操作簡單，裝卸方便，極大提高工作效率。

技術研發人員：趙棟輝,陳舉,朱耀庭,袁方龍,張浩
受保護的技術使用者：中交天津港灣工程研究院有限公司
技術研發日：
技術公布日：2025/4/28
