本技術涉及空氣采樣，具體地說是一種高空氣體采樣前置裝置。

背景技術：

1、對高空氣體進行采樣，有助于了解高空空氣中存在的污染物。中國專利cn213875155u公開的一種無人飛機載式全空氣采樣裝置，包括機身，機身的四周側壁設有機臂，機臂上設螺旋槳，螺旋槳連接驅動電機，機身內設有鋰電池組、圖像傳輸及控制模塊和飛行控制系統，機身底部設底座支架和支撐架，底座支架上設三通電磁閥和蘇瑪罐，三通電磁閥的進出管口用氣管相連接，三通電磁閥的另一個管出口連接蘇瑪罐，機身的底部設有降壓模塊，降壓模塊的輸入端電性連接鋰電池組，降壓模塊的輸出端電性連接氣泵和三通電磁閥，機身側部設圓管和攝像頭，圓管內設氣管，氣管兩端分別連接氣泵和顆粒物過濾器，氣泵連接計量閥，計量閥連接第一個三通電磁閥的進氣口，本實用新型提供了一種可用于高空空氣采樣的無人飛機載式全空氣采樣裝置。上述專利申請存在的缺陷是：[l1]?由于高空濕度大，采樣器容易積水，不適合高空氣體樣品的采集。因為，高空中的酸性氣體（如二氧化碳、二氧化硫）濃度大，在濕度大時易溶于水，不僅會腐蝕儀器，還會影響氣體采集的效率，并干擾所采集氣體的成分，故不能用于氣體采集，會導致所采集氣體的濃度和組分發生變化，影響結果的客觀性與準確性。

技術實現思路

1、本實用新型的目的在于提供一種高空氣體采樣前置裝置，用于解決現有高空采樣設備容易積水，且對酸性氣體進行采樣時因酸性氣體濕度大易溶于水且干擾所采集氣體的濃度和組分的問題。

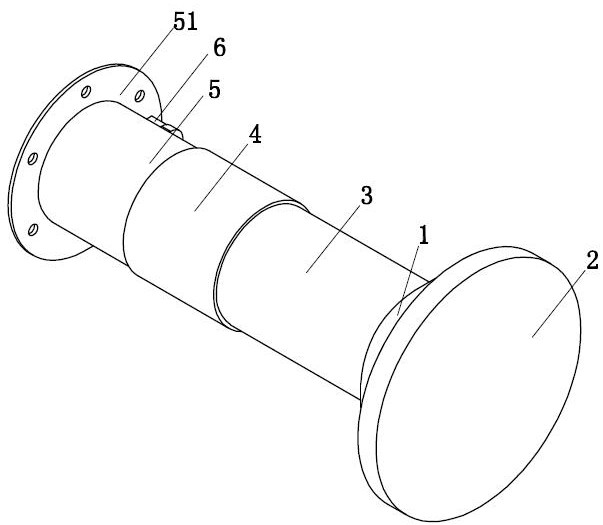

2、本實用新型解決其技術問題所采取的技術方案是：高空氣體采樣前置裝置，包括順次設置的進氣口、干燥筒、加熱筒和開關閥，所述進氣口為兩端敞口的中空結構，空氣自所述進氣口的一端進入，所述進氣口的另一端與干燥筒連接，所述干燥筒內具有干燥劑，所述加熱筒內具有加熱絲，所述開關閥內具有調節開閉和連通大小的調節組件，所述開關閥的一端與加熱筒連接，所述開關閥的另一端用于與集氣裝置連接。

3、進一步地，所述進氣口為一端大、另一端小的錐形結構，所述進氣口的一端可拆卸的安裝有密封蓋，所述進氣口的另一端與干燥筒連接。

4、進一步地，所述進氣口的內部具有濾網。

5、進一步地，所述干燥筒內具有內筒，所述內筒的內部具有擋環，所述擋環包括位于四周的邊框和位于邊框內側的兩進氣網，所述干燥劑位于兩進氣網之間。

6、進一步地，所述擋環包括上擋環和下擋環，安裝時所述干燥筒水平放置，所述上擋環固定在內筒的上端內壁，所述下擋環固定在內筒的下端內壁，所述上擋環的底部高于下擋環的頂部。

7、進一步地，所述上擋環和下擋環均為等間距設置的多個，所述上擋環和下擋環的布置方式使得內筒內部形成迷宮結構。

8、進一步地，所述上擋環和下擋環均為d字形結構，所述內筒的內壁具有插槽，所述上擋環和下擋環的外壁具有插塊，所述插塊插入插槽內。

9、進一步地，所述開關閥包括閥體，所述調節組件包括固定板、活動板和驅動機構，所述固定板固定在閥體內側，所述固定板上具有沿周向均勻設置的第一氣孔，所述活動板轉動安裝在閥體內部且與固定板端面接觸，所述活動板上具有沿周向均勻設置的第二氣孔，所述驅動機構設置在閥體上用于驅使活動板繞自身軸線的旋轉，且所述第一氣孔與第二氣孔連通時所述開關閥打開，所述第一氣孔與第二氣孔錯開后所述開關閥關閉，所述第一氣孔與第二氣孔連通面積越大開關閥開啟程度越大。

10、進一步地，所述驅動機構包括電機和齒輪，所述電機固定在閥體外壁，所述齒輪固定在電機輸出端，所述閥體內壁具有支撐環，所述活動板轉動安裝在支撐環內，所述閥體和支撐環側壁具有通孔，所述齒輪穿過通孔后與活動板外壁的齒嚙合。

11、進一步地，所述開關閥的另一端具有法蘭盤。

12、本實用新型的有益效果是：本實用新型通過干燥筒的設置，對經進氣口進入的空氣進行干燥處理，通過加熱筒的設置對流經加熱筒的空氣進行加熱，以避免因溫差原因空氣凝結成水霧。

技術特征：

1.高空氣體采樣前置裝置，其特征在于，包括順次設置的進氣口、干燥筒、加熱筒和開關閥，所述進氣口為兩端敞口的中空結構，空氣自所述進氣口的一端進入，所述進氣口的另一端與干燥筒連接，所述干燥筒內具有干燥劑，所述加熱筒內具有加熱絲，所述開關閥內具有調節開閉和連通大小的調節組件，所述開關閥的一端與加熱筒連接，所述開關閥的另一端用于與集氣裝置連接。

2.根據權利要求1所述的高空氣體采樣前置裝置，其特征在于，所述進氣口為一端大、另一端小的錐形結構，所述進氣口的一端可拆卸的安裝有密封蓋。

3.根據權利要求2所述的高空氣體采樣前置裝置，其特征在于，所述進氣口的內部具有濾網。

4.根據權利要求1所述的高空氣體采樣前置裝置，其特征在于，所述干燥筒內具有內筒，所述內筒的內部具有擋環，所述擋環包括位于四周的邊框和位于邊框內側的兩進氣網，所述干燥劑位于兩進氣網之間。

5.根據權利要求4所述的高空氣體采樣前置裝置，其特征在于，所述擋環包括上擋環和下擋環，安裝時所述干燥筒水平放置，所述上擋環固定在內筒的上端內壁，所述下擋環固定在內筒的下端內壁，所述上擋環的底部高于下擋環的頂部。

6.根據權利要求5所述的高空氣體采樣前置裝置，其特征在于，所述上擋環和下擋環均為等間距設置的多個，所述上擋環和下擋環的布置方式使得內筒內部形成迷宮結構。

7.根據權利要求6所述的高空氣體采樣前置裝置，其特征在于，所述上擋環和下擋環均為d字形結構，所述內筒的內壁具有插槽，所述上擋環和下擋環的外壁具有插塊，所述插塊插入插槽內。

8.根據權利要求1所述的高空氣體采樣前置裝置，其特征在于，所述開關閥包括閥體，所述調節組件包括固定板、活動板和驅動機構，所述固定板固定在閥體內側，所述固定板上具有沿周向均勻設置的第一氣孔，所述活動板轉動安裝在閥體內部且與固定板端面接觸，所述活動板上具有沿周向均勻設置的第二氣孔，所述驅動機構設置在閥體上用于驅使活動板繞自身軸線的旋轉，且所述第一氣孔與第二氣孔連通時所述開關閥打開，所述第一氣孔與第二氣孔錯開后所述開關閥關閉，所述第一氣孔與第二氣孔連通面積越大開關閥開啟程度越大。

9.根據權利要求8所述的高空氣體采樣前置裝置，其特征在于，所述驅動機構包括電機和齒輪，所述電機固定在閥體外壁，所述齒輪固定在電機輸出端，所述閥體內壁具有支撐環，所述活動板轉動安裝在支撐環內，所述閥體和支撐環側壁具有通孔，所述齒輪穿過通孔后與活動板外壁的齒嚙合。

10.根據權利要求1所述的高空氣體采樣前置裝置，其特征在于，所述開關閥的另一端具有法蘭盤。

技術總結
高空氣體采樣前置裝置，涉及空氣采樣技術領域，用于解決現有高空采樣設備對空氣進行采樣時易凝結成水霧的問題。包括順次設置的進氣口、干燥筒、加熱筒和開關閥，所述進氣口為兩端敞口的中空結構，空氣自所述進氣口的一端進入，所述進氣口的另一端與干燥筒連接，所述干燥筒內具有干燥劑，所述加熱筒內具有加熱絲，所述開關閥內具有調節開閉和連通大小的調節組件，所述開關閥的一端與加熱筒連接，所述開關閥的另一端用于與集氣裝置連接。本技術通過干燥筒的設置，對經進氣口進入的空氣進行干燥處理，通過加熱筒的設置對流經加熱筒的空氣進行加熱，以避免因溫差原因空氣凝結成水霧。

技術研發人員：李文軍
受保護的技術使用者：山西成功通用航空股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
