本技術涉及絕緣電阻儀測試桿，具體為一種防觸電的絕緣電阻儀測試桿。

背景技術：

1、在電氣化鐵路領域，普遍采用架空線模式的接觸網為機車車輛供電。接觸網線路對地距離較高，線路沿著鐵路軌道布置，機車?yán)檬茈姽瓘慕佑|網平穩取流，以獲得穩定的能量來源。機車與接觸網之間特殊的弓網耦合關系決定了電氣化鐵路領域的接觸網無法配置備用系統。因此，為了保證接觸網的安全穩定運行，鐵路部門需要按計劃和周期對接觸網系統進行檢修作業，每次檢修作業完成后需對線路進行絕緣測試，以保證線路對地沒有接地點，線路處于絕緣狀態。由于接觸網線路高度較高，測試人員一般通過絕緣電阻儀測試桿對高處的接觸網線路進行檢測。

2、如公開號cn209264898u便攜式接觸網線路絕緣測試儀，該實用新型的絕緣測試儀設置專用的絕緣桿和掛鉤連接接觸網線路，幫助測試人員在野外環境中直接測量接觸網線路的對地絕緣情況，減輕測試人員的工作負擔；絕緣電阻儀的導線被封裝在絕緣桿內部的空腔，降低外界環境對絕緣電阻儀的干擾，提高整個絕緣測試儀的可靠性和使用壽命。

3、上述絕緣電阻儀測試桿為一體化設置的，由于接觸網的離地距離較高，所以測試桿的長度也一般設置的較長，而較長的絕緣電阻儀測試桿在轉運攜帶時對空間有著較高的要求，因此不便于進行攜帶。

技術實現思路

1、本實用新型的目的在于提供一種防觸電的絕緣電阻儀測試桿，以解決上述背景技術提出的現有的絕緣電阻儀測試桿不便于進行攜帶的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防觸電的絕緣電阻儀測試桿，包括：第一測試桿和絕緣把手，所述第一測試桿的頂部設置有第二測試桿，所述第二測試桿的頂部固定有掛鉤本體，所述第二測試桿的外側設置有測試儀，所述測試儀的頂部連接有導線，所述導線的一端與掛鉤本體相連接，

3、所述第一測試桿的頂部固定連接有第一固定塊，所述第一固定塊的內部開設有滑槽，且滑槽與滑桿滑動連接，所述滑桿的外側套接有第一彈簧，所述第一彈簧的一端與第一固定塊相連接，所述滑桿的一端固定連接有卡塊，所述卡塊的一側卡合連接有第二固定塊。

4、優選的，所述第二固定塊的內部開設有與卡塊相匹配的卡槽，所述第二固定塊的一側通過合頁與第一固定塊活動連接。

5、優選的，所述第一測試桿的中部活動連接有絕緣把手，所述絕緣把手的內部開設有與限位環相匹配的環形槽，且環形槽與絕緣把手活動連接。

6、優選的，所述限位環的內側與第一測試桿固定連接，所述絕緣把手的一側開設有第二測試桿相匹配的弧形槽。

7、優選的，所述絕緣把手的內部開設有與第一測試桿相匹配的通槽，所述第二固定塊的頂部與第二測試桿固定連接。

8、優選的，所述測試儀的一側固定連接有卡板，且卡板的外形為“l(fā)”字型，所述卡板的外側卡合連接有固定架，所述固定架的內部開設有與卡板相匹配的卡合槽。

9、優選的，所述固定架的內側固定連接有凸塊，所述凸塊的外側與第二測試桿滑動連接。

10、優選的，所述第二測試桿的內部開設有與凸塊相匹配的滑動槽，所述固定架的內部開設有通孔，且通孔與第二測試桿滑動連接。

11、優選的，所述卡板的頂部固定連接有限位塊，所述限位塊的外側卡合連接有固定板。

12、優選的，所述固定板的內部開設有與限位塊相匹配的限位槽，所述固定架的底部連接有第二彈簧，所述第二彈簧的底部與第二固定塊相連接。

13、與現有技術相比，該防觸電的絕緣電阻儀測試桿的有益效果是：通過拉動卡塊脫離與第二固定塊的卡合，然后轉動折疊第二測試桿，當?shù)诙y(cè)試桿完全折疊，并與第一測試桿靠近后，可轉動絕緣把手，通過一側的弧形槽與第二測試桿進行對接卡合，完成對第二測試桿與第一測試桿的折疊收納，通過拉動固定架進行下移，固定架移動時會對底部的第二彈簧進行擠壓，固定架下移時可帶動卡板頂部的限位塊脫離與固定板的卡合，當固定架下移到最低點時，可上移測試儀，帶動卡板脫離與固定架的卡合，將測試儀取出，此時可方便對測試儀本體進行檢修。

14、1.在對鐵路中高處的接觸網線路進行檢測時，一般會使用到絕緣電阻儀測試桿，當檢測完成后，通過拉動卡塊脫離與第二固定塊的卡合，然后轉動折疊第二測試桿，當?shù)诙y(cè)試桿完全折疊，并與第一測試桿靠近后，可轉動絕緣把手，通過一側的弧形槽與第二測試桿進行對接，橡膠材質的絕緣把手與第二測試桿接觸后會產生形變，并與第二測試桿進行卡合，完成對第二測試桿與第一測試桿的折疊收納，如此通過上述操作可便于對絕緣電阻儀測試桿進行折疊攜帶。

15、2.在對鐵路中高處的接觸網線路進行檢測時，一般會使用到絕緣電阻儀測試桿，在對測試儀進行拆卸時，通過拉動固定架進行下移，固定架移動時會對底部的第二彈簧進行擠壓，固定架下移時，測試儀在重力的作用下也會進行下移，并帶動卡板頂部的限位塊脫離與固定板的卡合，當固定架下移到最低點時，可上移測試儀，帶動卡板脫離與固定架的卡合，將測試儀取出，此時可方便對測試儀本體進行檢修，如此通過上述操作可便于對絕緣電阻儀測試桿中的測試儀進行拆卸檢修。

技術特征：

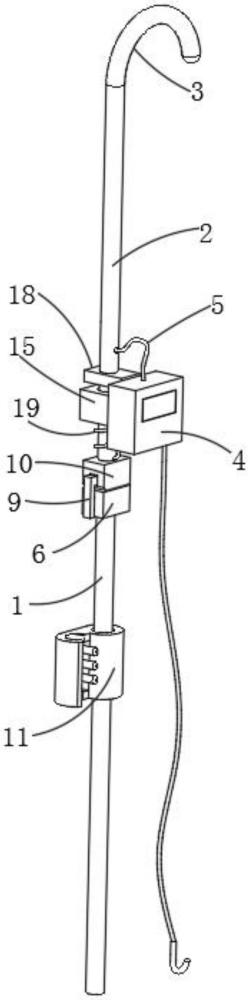

1.一種防觸電的絕緣電阻儀測試桿，包括：第一測試桿(1)和絕緣把手(11)，其特征在于，所述第一測試桿(1)的頂部設置有第二測試桿(2)，所述第二測試桿(2)的頂部固定有掛鉤本體(3)，所述第二測試桿(2)的外側設置有測試儀(4)，所述測試儀(4)的頂部連接有導線(5)，所述導線(5)的一端與掛鉤本體(3)相連接，

2.根據權利要求1所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述第二固定塊(10)的內部開設有與卡塊(9)相匹配的卡槽，所述第二固定塊(10)的一側通過合頁與第一固定塊(6)活動連接。

3.根據權利要求2所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述第一測試桿(1)的中部活動連接有絕緣把手(11)，所述絕緣把手(11)的內部開設有與限位環(12)相匹配的環形槽，且環形槽與絕緣把手(11)活動連接。

4.根據權利要求3所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述限位環(12)的內側與第一測試桿(1)固定連接，所述絕緣把手(11)的一側開設有第二測試桿(2)相匹配的弧形槽(13)。

5.根據權利要求4所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述絕緣把手(11)的內部開設有與第一測試桿(1)相匹配的通槽，所述第二固定塊(10)的頂部與第二測試桿(2)固定連接。

6.根據權利要求1所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述測試儀(4)的一側固定連接有卡板(14)，且卡板(14)的外形為“l(fā)”字型，所述卡板(14)的外側卡合連接有固定架(15)，所述固定架(15)的內部開設有與卡板(14)相匹配的卡合槽。

7.根據權利要求6所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述固定架(15)的內側固定連接有凸塊(16)，所述凸塊(16)的外側與第二測試桿(2)滑動連接。

8.根據權利要求7所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述第二測試桿(2)的內部開設有與凸塊(16)相匹配的滑動槽，所述固定架(15)的內部開設有通孔，且通孔與第二測試桿(2)滑動連接。

9.根據權利要求8所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述卡板(14)的頂部固定連接有限位塊(17)，所述限位塊(17)的外側卡合連接有固定板(18)。

10.根據權利要求9所述的一種防觸電的絕緣電阻儀測試桿，其特征在于：所述固定板(18)的內部開設有與限位塊(17)相匹配的限位槽，所述固定架(15)的底部連接有第二彈簧(19)，所述第二彈簧(19)的底部與第二固定塊(10)相連接。

技術總結
本技術公開一種防觸電的絕緣電阻儀測試桿，涉及絕緣電阻儀測試桿技術領域，包括：第一測試桿和絕緣把手，所述第一測試桿的頂部設置有第二測試桿，所述第二測試桿的頂部固定有掛鉤本體，所述第二測試桿的外側設置有測試儀，所述測試儀的頂部連接有導線。該防觸電的絕緣電阻儀測試桿，通過拉動卡塊脫離與第二固定塊的卡合，然后轉動折疊第二測試桿，當?shù)诙y(cè)試桿完全折疊，并與第一測試桿靠近后，可轉動絕緣把手，通過一側的弧形槽與第二測試桿進行對接，橡膠材質的絕緣把手與第二測試桿接觸后會產生形變，并與第二測試桿進行卡合，完成對第二測試桿與第一測試桿的折疊收納，如此通過上述操作可便于對絕緣電阻儀測試桿進行折疊攜帶。
