本技術涉及視覺掃描，具體為一種裝配線檢測用視覺掃描裝置。

背景技術：

1、裝配線上的視覺掃描裝置用于對裝配完成后的的配件進行掃描檢查，為了保證生產效率，一般都會一次性輸送大量的配件，從而就會導致機器人在吸取配件時錯位，因此需要再次掃描進行裝配檢查。

2、目前使用的視覺掃描裝置安裝都類似于監控探頭，利用安裝桿安裝于裝配線上的固定柱上，配合本身可轉動的掃描鏡頭，然而，這類掃描裝置由于其掃描鏡頭轉動角度有限，當需要調整裝配線時，需要同時對其角度進行調整，而其轉動角度往往不能滿足，需要將其連通安裝桿從固定柱上拆下并重新安裝，十分麻煩。

3、為了解決上述問題，本案由此而生。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的在于提供一種裝配線檢測用視覺掃描裝置，以解決上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種裝配線檢測用視覺掃描裝置，包括固定桿和掃描裝置本體，所述掃描裝置本體安裝在固定桿上，還包括固定環，所述固定環安裝于裝配線旁的柱子上，所述固定環上開設有環形槽，所述環形槽內滑動連接有滑動環，所述固定桿固定在滑動環上。

5、優選的，所述環形槽內靠外側一面上開設有滑動槽，所述滑動槽內設有滾珠，所述環形槽底部也設有滾珠。

6、優選的，所述環形槽底部的滾珠上方設有限位環，所述滑動槽開口處也設有限位環。

7、優選的，所述固定環外側面開設有固定孔，所述固定孔位置位于滑動槽的上方，所述固定孔從固定環外側貫穿至環形槽，還包括鎖緊件，所述鎖緊件與固定孔螺紋連接。

8、優選的，所述固定環下端設有延長環，所述延長環與柱子上開設有螺孔。

9、(三)有益效果

10、采用上述技術方案后，本實用新型與現有技術相比，具備以下優點：本實用新型一種裝配線檢測用視覺掃描裝置，通過可轉動的滑動環與固定的固定環的配合，滑動環可以轉動任意角度后固定，同時帶動其上的掃描裝置本體進行轉動，對于調整掃描裝置本體的作業方向方便快捷。

技術特征：

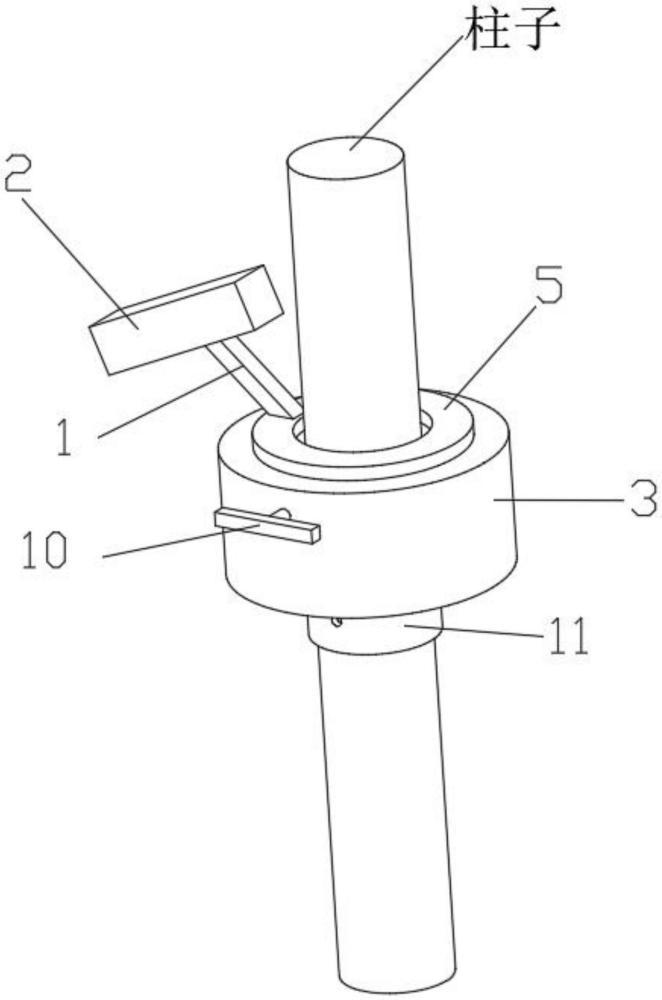

1.一種裝配線檢測用視覺掃描裝置，包括固定桿(1)和掃描裝置本體(2)，所述掃描裝置本體(2)安裝在固定桿(1)上，其特征在于：還包括固定環(3)，所述固定環(3)安裝于裝配線旁的柱子上，所述固定環(3)上開設有環形槽(4)，所述環形槽(4)內滑動連接有滑動環(5)，所述固定桿(1)固定在滑動環(5)上。

2.根據權利要求1所述的一種裝配線檢測用視覺掃描裝置，其特征在于：所述環形槽(4)內靠外側一面上開設有滑動槽(6)，所述滑動槽(6)內設有滾珠(7)，所述環形槽(4)底部也設有滾珠(7)。

3.根據權利要求2所述的一種裝配線檢測用視覺掃描裝置，其特征在于：所述環形槽(4)底部的滾珠(7)上方設有限位環(8)，所述滑動槽(6)開口處也設有限位環(8)。

4.根據權利要求1所述的一種裝配線檢測用視覺掃描裝置，其特征在于：所述固定環(3)外側面開設有固定孔(9)，所述固定孔(9)位置位于滑動槽(6)的上方，所述固定孔(9)從固定環(3)外側貫穿至環形槽(4)，還包括鎖緊件(10)，所述鎖緊件(10)與固定孔(9)螺紋連接。

5.根據權利要求1所述的一種裝配線檢測用視覺掃描裝置，其特征在于：所述固定環(3)下端設有延長環(11)，所述延長環(11)與柱子上開設有螺孔。

技術總結
本技術提供一種裝配線檢測用視覺掃描裝置，包括固定桿和掃描裝置本體，所述掃描裝置本體安裝在固定桿上，還包括固定環，所述固定環安裝于裝配線旁的柱子上，所述固定環上開設有環形槽，所述環形槽內滑動連接有滑動環，所述固定桿固定在滑動環上。本技術一種裝配線檢測用視覺掃描裝置，通過可轉動的滑動環與固定的固定環的配合，滑動環可以轉動任意角度后固定，同時帶動其上的掃描裝置本體進行轉動，對于調整掃描裝置本體的作業方向方便快捷。

技術研發人員：項昶斌,曹飛,王華,洪曉杰
受保護的技術使用者：浙江銀輪智能裝備有限公司
技術研發日：20240703
技術公布日：2025/4/28
