本技術涉及流量監測，具體為一種粉料溜管秤。

背景技術：

1、粉料溜管秤，也稱為粉料螺旋秤或粉料管道計量秤，是一種高精度的計量設備，廣泛應用于各種工業領域，特別是需要對粉體物料進行連續、自動計量的場合，核心功能是實現物料的動態計量連續輸送，主要由螺旋輸送器、秤架、傳感器和電氣控制箱等組成。

2、目前國內各粉料行業的粉料輸送工藝由于輸送方式不同，導致管道內粉料不能一直處于均勻分布的狀態，所以在流動輸送環節中無法準確得知粉料在當前工藝段管道內的實際流量大小，導致后續環節的產品質量容易出現參差不齊的情況。

技術實現思路

1、本實用新型的目的在于提供一種粉料溜管秤，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種粉料溜管秤，包括緩存斗，所述緩存斗底端固定連通有緩存斗卸料閘門，所述緩存斗卸料閘門另一端固定連通有軟連接一，所述軟連接一另一端固定連通有秤體，所述秤體另一端固定連通有秤體卸料閘門，所述秤體外表面且靠近上端位置處固定連接有上稱重傳感器固定板，所述上稱重傳感器固定板外表面轉動連接有上稱重傳感器，所述秤體外表面且靠近下端位置處固定連接有下稱重傳感器固定板，所述下稱重傳感器固定板外表面轉動連接有下稱重傳感器。

3、作為本技術方案的進一步優選的，所述緩存斗卸料閘門內部轉動連接有轉動軸，所述轉動軸外表面固定連接有密封板，所述轉動軸一端固定連接有一號傘齒輪，所述一號傘齒輪外表面嚙合有二號傘齒輪，所述二號傘齒輪內部傳動連接有馬達，所述馬達外表面與所述緩存斗卸料閘門外表面固定連接。

4、作為本技術方案的進一步優選的，所述緩存斗卸料閘門內表面開設有安裝槽，所述安裝槽內表面固定連接有密封圈。

5、作為本技術方案的進一步優選的，所述上稱重傳感器頂端轉動連接有上稱重傳感器可調節固定桿，所述下稱重傳感器固定板頂端轉動連接有下稱重傳感器可調節固定桿，所述緩存斗外表面固定連接有緩存斗固定板，所述緩存斗固定板外表面固定連接有緩存斗可調節固定桿。

6、作為本技術方案的進一步優選的，所述秤體卸料閘門另一端固定連通有軟連接二，所述軟連接二另一端固定連通有卸料后與設備連接用管道。

7、作為本技術方案的進一步優選的，所述秤體外表面固定連通有排氣口，所述排氣口外表面固定連接有過濾帽。

8、本實用新型提供了一種粉料溜管秤，具備以下有益效果：

9、本實用新型粉料通過主管道先行輸送至緩存斗存放，當接收到上位機信號后，卸料閘門打開，粉料進入秤體中，當秤值達到上位機設定值后，卸料閘門關閉供料，秤體卸料閘門打開，將稱重過的物料再輸送至下方工藝設備，通過該系列操作和計算對粉料工藝環節的流量大小進行控制，以實現在線監測流量大小的目的。

技術特征：

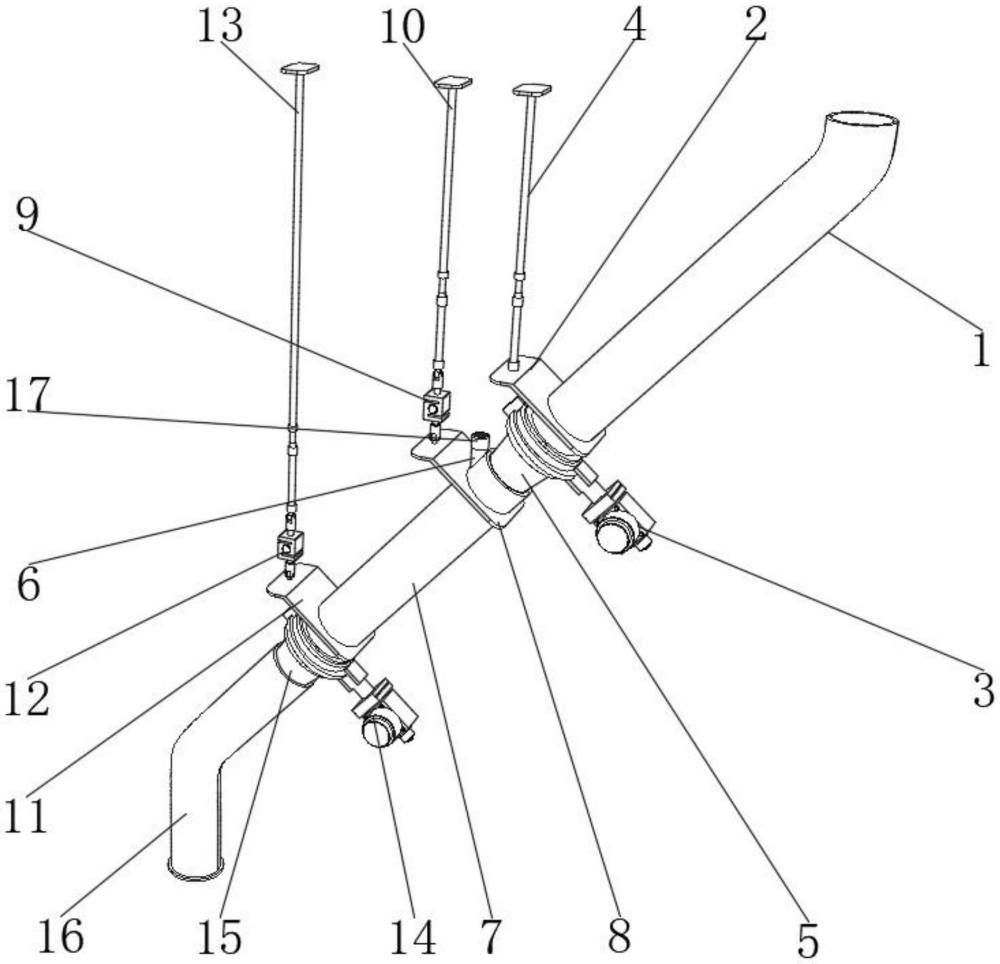

1.一種粉料溜管秤，包括緩存斗(1)，其特征在于：所述緩存斗(1)底端固定連通有緩存斗卸料閘門(3)，所述緩存斗卸料閘門(3)另一端固定連通有軟連接一(5)，所述軟連接一(5)另一端固定連通有秤體(7)，所述秤體(7)另一端固定連通有秤體卸料閘門(14)，所述秤體(7)外表面且靠近上端位置處固定連接有上稱重傳感器固定板(8)，所述上稱重傳感器固定板(8)外表面轉動連接有上稱重傳感器(9)，所述秤體(7)外表面且靠近下端位置處固定連接有下稱重傳感器固定板(11)，所述下稱重傳感器固定板(11)外表面轉動連接有下稱重傳感器(12)。

2.根據權利要求1所述的一種粉料溜管秤，其特征在于：所述緩存斗卸料閘門(3)內部轉動連接有轉動軸(24)，所述轉動軸(24)外表面固定連接有密封板(18)，所述轉動軸(24)一端固定連接有一號傘齒輪(19)，所述一號傘齒輪(19)外表面嚙合有二號傘齒輪(20)，所述二號傘齒輪(20)內部傳動連接有馬達(21)，所述馬達(21)外表面與所述緩存斗卸料閘門(3)外表面固定連接。

3.根據權利要求2所述的一種粉料溜管秤，其特征在于：所述緩存斗卸料閘門(3)內表面開設有安裝槽(22)，所述安裝槽(22)內表面固定連接有密封圈(23)。

4.根據權利要求3所述的一種粉料溜管秤，其特征在于：所述上稱重傳感器(9)頂端轉動連接有上稱重傳感器可調節固定桿(10)，所述下稱重傳感器固定板(11)頂端轉動連接有下稱重傳感器可調節固定桿(13)，所述緩存斗(1)外表面固定連接有緩存斗固定板(2)，所述緩存斗固定板(2)外表面固定連接有緩存斗可調節固定桿(4)。

5.根據權利要求4所述的一種粉料溜管秤，其特征在于：所述秤體卸料閘門(14)另一端固定連通有軟連接二(15)，所述軟連接二(15)另一端固定連通有卸料后與設備連接用管道(16)。

6.根據權利要求1所述的一種粉料溜管秤，其特征在于：所述秤體(7)外表面固定連通有排氣口(6)，所述排氣口(6)外表面固定連接有過濾帽(17)。

技術總結
本技術公開了一種粉料溜管秤，包括緩存斗，所述緩存斗底端固定連通有緩存斗卸料閘門，所述緩存斗卸料閘門另一端固定連通有軟連接一，所述軟連接一另一端固定連通有秤體，所述秤體另一端固定連通有秤體卸料閘門，所述秤體外表面且靠近上端位置處固定連接有上稱重傳感器固定板。本技術粉料通過主管道先行輸送至緩存斗存放，當接收到上位機信號后，卸料閘門打開，粉料進入秤體中，當秤值達到上位機設定值后，卸料閘門關閉供料，秤體卸料閘門打開，將稱重過的物料再輸送至下方工藝設備，通過該系列操作和計算對粉料工藝環節的流量大小進行控制，以實現在線監測流量大小的目的。
