本技術涉及波速測試，具體為一種波速測試裝置。

背景技術：

1、波速測試是指對土體進行聲波測試，通過測試的數據，可對土體進行分析，提前進行設置。

2、在進行波速測試中，通常需要使用聲波儀，通過聲源訊號發生器產生一定頻率的電脈沖，放大后由發射換能器轉換成聲波，并向巖體輻射的設備，將接收機與微機連接，則可對聲波訊號進行數據處理。

3、在進行土體測波時，通過在地面打孔，再將測波探頭放置到孔洞中，使得測波探頭處于土體中，進行下放導致合適位置，產生一定頻率的電脈沖，現有技術中，測波探頭直接下方在土體中，在下方的過程中，測波探頭外無保護，當出現多次碰撞后，會對測波探頭造成損壞，導致無法正常進行測試，同時測波探頭的位置不穩定，容易發生晃動，對測試的數據造成影響，所以我們提出一種波速測試裝置。

技術實現思路

1、本實用新型的目的在于提供一種波速測試裝置，以解決上述背景技術中提出的問題。

2、一種波速測試裝置，包括聲波儀，所述聲波儀上插接有多個連接線，所述連接線的端部連接有測試探頭，所述測試探頭的外壁上固定連接有螺紋套筒，所述測試探頭上設置有：

3、移動單元，移動單元包括兩個連接桿和連接座，所述連接桿和連接座處于測試探頭的外部，所述連接桿與連接座的兩側固定連接；

4、防護單元，防護單元包括防護座和滑動桿，所述防護座與滑動桿固定連接，所述滑動桿滑動連接在連接桿的內壁上。

5、優選的，所述測試探頭的外周壁螺紋連接有把手，所述把手的底部端面轉動連接有移動座。

6、優選的，所述移動座的底部端面轉動連接有第一轉動桿。

7、優選的，所述第一轉動桿與對應的連接桿轉動連接。

8、優選的，另一個所述連接桿轉動連接有第二轉動桿，所述第二轉動桿與測試探頭轉動連接。

9、優選的，所述連接桿的外壁上固定連接有彈簧，所述彈簧套接在滑動桿的外周壁上。

10、優選的，所述彈簧的兩側分別防護座和連接桿固定連接。

11、通過采用上述技術方案，實現了在防護座的作用下，限定測試探頭的位置，同時在防護座的作用下對測試探頭進行保護。

12、與現有技術相比，本實用新型的有益效果是：該波速測試裝置，

13、通過轉動把手帶動移動座進行移動，推動第一轉動桿進行轉動，在第一轉動桿的轉動下帶動連接桿和連接座進行移動，在連接桿的移動下，使得滑動桿和防護座進行移動，在彈簧的反彈下，推動防護座與土體接觸，在防護座的作用下，限定測試探頭的位置，同時在防護座的作用下對測試探頭進行保護，使得測試探頭能夠正常進行測試，且測試時測試探頭位置穩定，保證測試數據的準確性。

技術特征：

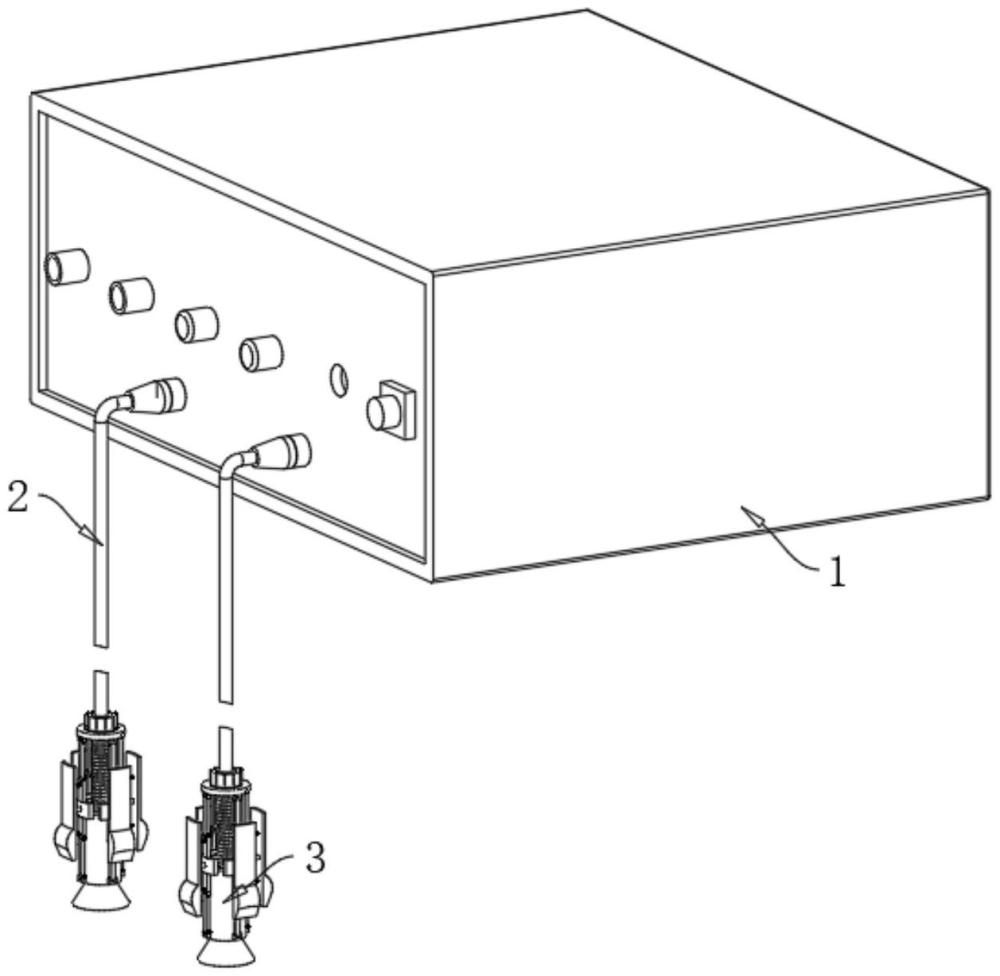

1.一種波速測試裝置，包括聲波儀(1)，所述聲波儀(1)上插接有多個連接線(2)，所述連接線(2)的端部連接有測試探頭(3)，其特征在于：所述測試探頭(3)的外壁上固定連接有螺紋套筒(301)，所述測試探頭(3)上設置有：

2.如權利要求1所述的波速測試裝置，其特征在于：所述測試探頭(3)的外周壁螺紋連接有把手(4)，所述把手(4)的底部端面轉動連接有移動座(401)。

3.如權利要求2所述的波速測試裝置，其特征在于：所述移動座(401)的底部端面轉動連接有第一轉動桿(5)。

4.如權利要求3所述的波速測試裝置，其特征在于：所述第一轉動桿(5)與對應的連接桿(501)轉動連接。

5.如權利要求4所述的波速測試裝置，其特征在于：另一個所述連接桿(501)轉動連接有第二轉動桿(503)，所述第二轉動桿(503)與測試探頭(3)轉動連接。

6.如權利要求5所述的波速測試裝置，其特征在于：所述連接桿(501)的外壁上固定連接有彈簧(602)，所述彈簧(602)套接在滑動桿(601)的外周壁上。

7.如權利要求6所述的波速測試裝置，其特征在于：所述彈簧(602)的兩側分別防護座(6)和連接桿(501)固定連接。

技術總結
本技術公開了一種波速測試裝置，包括聲波儀，所述聲波儀上插接有多個連接線，所述連接線的端部連接有測試探頭，所述測試探頭的外壁上固定連接有螺紋套筒，所述測試探頭上設置有移動單元和防護單元，移動單元通過連接桿帶動連接座進行移動，防護單元通過調節防護座進行移動，在連接桿的移動下，使得滑動桿和防護座進行移動，在彈簧的反彈下，推動防護座與土體接觸，在防護座的作用下，限定測試探頭的位置，同時在防護座的作用下對測試探頭進行保護，使得測試探頭能夠正常進行測試，且測試時測試探頭位置穩定，保證測試數據的準確性。

技術研發人員：包振俠,楊光,董溫佩
受保護的技術使用者：浙江金穗工程勘察設計有限公司
技術研發日：20240710
技術公布日：2025/4/28
