本發明屬于攔污網兜受力分析，尤其是涉及一種攔污網兜受力分布測量方法。

背景技術：

1、核電廠通常需要大量的冷卻水來維持其運行，而這些水源往往來自海洋或大型水體。如果冷卻水系統被垃圾或生物堵塞，可能會影響核電站的正常運行，甚至導致安全問題。對此，在核電場中，采用多個攔污網兜呈陣列緊湊排布在冷卻水系統的取水位置外圍處，保護核電廠的冷卻水系統免受水下垃圾和生物的干擾。

2、而攔污網兜的損壞可能會造成以下幾點影響：運行效率下降，攔污網損壞后，無法有效攔截垃圾和生物，可能會導致取水口堵塞，影響冷卻水的流動，進而降低核電廠的運行效率；維護成本增加，損壞的攔污網需要及時修復或更換，這會增加額外的維護成本和人力資源；環境影響，攔污網破損可能會使得原本被攔截的垃圾和生物進入海洋環境，對海洋生態系統造成潛在的負面影響；經濟損失，核電廠的運行受阻可能會導致發電量的減少，從而造成經濟損失等。

3、因此，研究水流對攔污網兜的拉力分布情況對于優化網兜的設計、提高其使用壽命和安全性至關重要。

技術實現思路

1、有鑒于此，本發明旨在克服現有技術中上述問題的不足之處，提出一種攔污網兜受力分布測量方法。

2、為達到上述目的，本發明的技術方案是這樣實現的：

3、攔污網兜受力分布測量方法，包括以下步驟：

4、s1.在攔污網兜上沿長度方向設置的四個側面上，每個側面上均均勻設置有多個拉力傳感器，且在攔污網兜側面上對應每個拉力傳感器處均開設有鏤空孔，拉力傳感器通過多個不同方向的拉繩固接在相應的鏤空孔中間處；

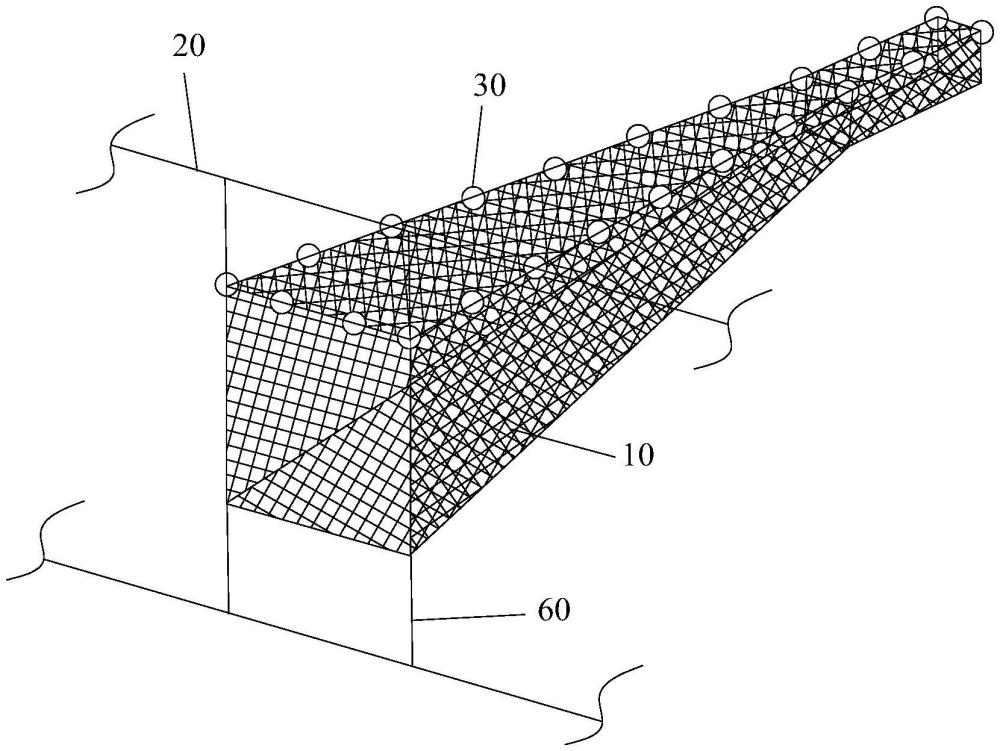

5、s2.將攔污網兜的進口側懸吊在纜繩上；

6、s3.進行流速試驗，在0.1m/s到1.0m/s范圍內設置多組水流速度，在不同水流速度下對步驟s2中的攔污網兜進行試驗，獲得各拉力傳感器處的拉力值；

7、s4.進行波流試驗，設置水流速度為0.1m/s、0.3m/s和0.5m/s，波浪高度為0.3m，波浪周期分別為4s和5s的試驗條件，對步驟s2中的攔污網兜進行試驗，獲得各拉力傳感器處的拉力值；

8、s5.分析攔污網兜在不同試驗條件下各處拉力值的變化情況，獲得攔污網兜所受拉力分布特性。

9、進一步的，步驟s1中，同一側的拉力傳感器呈之字形均勻分布。

10、進一步的，攔污網兜的進口側在四個頂角處以及每側中間處均設置拉力傳感器。

11、進一步的，拉繩沿拉力傳感器周向均勻分布，且一端固接在拉力傳感器上，另一端固接在鏤空孔邊緣處。

12、進一步的，攔污網兜的上表面均勻設置有多個浮球。

13、進一步的，步驟s3中，水流速度分別設置為0.1m/s，0.2m/s，0.3m/s，0.4m/s，0.5m/s，0.7m/s，1.0m/s。

14、進一步的，步驟s3和s4中，每組試驗條件下均進行兩次試驗。

15、相對于現有技術，本發明具有以下優勢：

16、本發明所述的攔污網兜受力分布測量方法通過拉力傳感器對在水流和波流作用下攔污網兜所受拉力進行測試，模擬攔污網兜在實際使用中真實情況，該方法用于攔污網兜受力分布規律研究，結合具體的環境條件和需求，能夠?qū)笃跀r污網的生產進行優化設計和改進，以提高其攔截效果和使用壽命。

技術特征：

1.攔污網兜受力分布測量方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：步驟s1中，同一側的拉力傳感器呈之字形均勻分布。

3.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：攔污網兜的進口側在四個頂角處以及每側中間處均設置拉力傳感器。

4.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：拉繩沿拉力傳感器周向均勻分布，且一端固接在拉力傳感器上，另一端固接在鏤空孔邊緣處。

5.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：攔污網兜的上表面均勻設置有多個浮球。

6.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：步驟s3中，水流速度分別設置為0.1m/s，0.2m/s，0.3m/s，0.4m/s，0.5m/s，0.7m/s，1.0m/s。

7.根據權利要求1所述的攔污網兜受力分布測量方法，其特征在于：步驟s3和s4中，每組試驗條件下均進行兩次試驗。

技術總結
本發明提供了一種攔污網兜受力分布測量方法，包括以下步驟：在攔污網兜上沿長度方向設置的四個側面上，每個側面上均均勻設置有多個拉力傳感器；將攔污網兜的進口側懸吊在纜繩上；在0.1m/s到1.0m/s范圍內設置多組水流速度，在不同水流速度下對攔污網兜進行試驗，獲得各拉力傳感器處的拉力值；設置水流速度為0.1m/s、0.3m/s和0.5m/s，波浪高度為0.3m，波浪周期分別為4s和5s的試驗條件，對攔污網兜進行試驗獲得各拉力傳感器處的拉力值；分析拉力值的變化情況，獲得攔污網兜所受拉力分布特性。本發明有益效果：用于攔污網兜受力分布規律研究，結合具體的環境條件和需求，能夠?qū)笃跀r污網的生產進行優化設計和改進，以提高其攔截效果和使用壽命。

技術研發人員：孫運佳,何平,屈建華,馮嘉成,劉文賀,劉依倫,閆如悅
受保護的技術使用者：中交天津港灣工程研究院有限公司
技術研發日：
技術公布日：2025/4/28
