本技術涉及鋼結構檢測，具體為一種水利橋梁建設用鋼結構剛性檢測裝置。

背景技術：

1、鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一，結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，并采用硅烷化、純錳磷化、水洗烘干、鍍鋅等除銹防銹工藝，對比案例中，公開號；cn216207397u，本實用新型公開了一種水利橋梁建設用鋼結構剛性檢測裝置，包括裝置主體，裝置主體的底端固定安裝有檢測板，檢測板的一側固定安裝有提升板，提升板的一側開設有第一滑槽，第一滑槽的內部安裝有第一電機，第一電機的底端固定安裝有第一減速機，第一減速機的底端安裝有第一轉軸，第一轉軸的底端安裝有螺紋桿，螺紋桿上螺紋連接有第一滑塊，第一滑塊的一側固定安裝有連桿，連桿的一端固定安裝有橫板，橫板的底端開設有第二滑槽，第二滑槽的內部安裝有第二電機；該結構可以有效快速的對檢測物體進行固定，操作簡單，且通過該裝置可以實驗多組數據，檢測出待檢測物體與不同高度的檢測物體掉落相撞時的數據。

2、然而在實施相關技術中發現上述一種水利橋梁建設用鋼結構剛性檢測裝置存在以下問題，對比案例通過第一電機、螺紋桿和第一滑塊等多個結構進行固定物料，占用空間過大且電力驅動無法控制距離，現有的鋼結構檢測設備操作中無法對物料進行限位，導致測試中物料容易被擠壓彈出，降低了鋼結構檢測設備使用的安全性。

3、因此，需要對鋼結構檢測設備進行設計改造，有效的防止其鋼結構檢測設備操作中無法對物料進行限位，導致測試中物料容易被擠壓彈出的問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種水利橋梁建設用鋼結構剛性檢測裝置，具備限位效果好的優點，解決了鋼結構檢測設備操作中無法對物料進行限位，導致測試中物料容易被擠壓彈出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水利橋梁建設用鋼結構剛性檢測裝置，包括；

3、測試機；

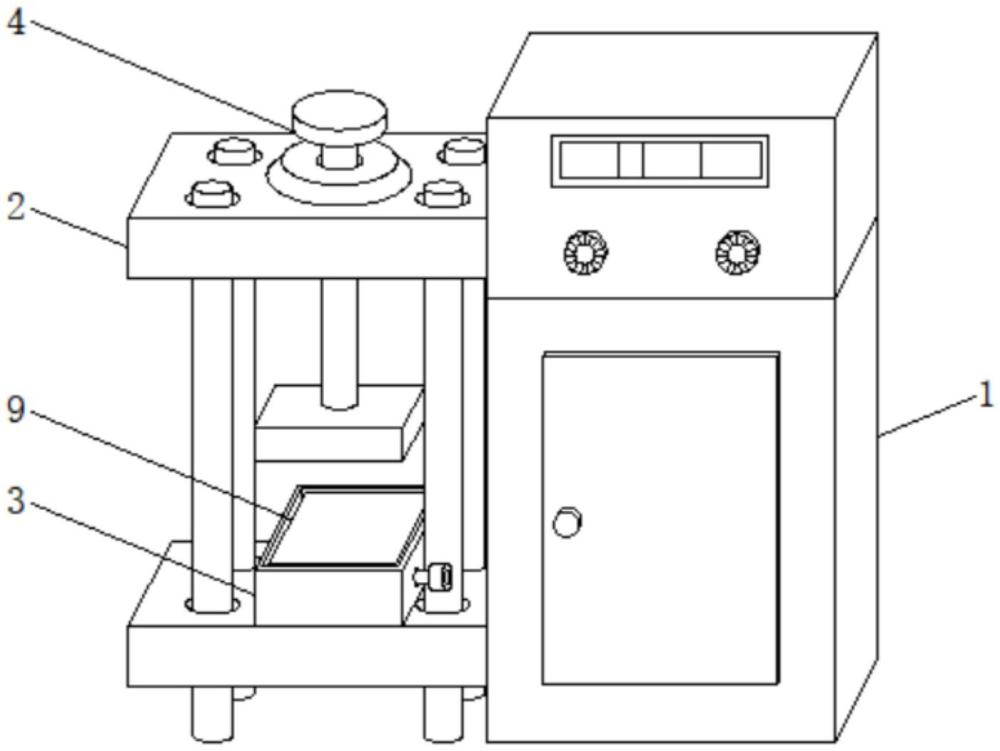

4、所述測試機左側的頂部和底部均固定連接有支撐臺，所述支撐臺的頂部固定連接有固定箱，所述支撐臺的頂部設置有壓力機，所述固定箱內壁的左側和右側均滑動連接有限位機構；

5、所述限位機構包括滑塊、限位框、連接板、正反螺桿、轉把、軸套和傳動桿，所述固定箱內壁的左側和右側均滑動連接有滑塊，所述滑塊的頂部固定連接有限位框，所述限位框底部前端的左側和右側均固定連接有連接板，所述固定箱內壁的左側通過軸承座活動連接有正反螺桿，所述正反螺桿的右側貫穿固定箱的右側固定連接有轉把，所述正反螺桿表面的左側和右側且位于固定箱的內部活動套接有軸套，所述軸套的背端固定連接有傳動桿，所述傳動桿的背端與連接板的前端滑動連接。

6、作為本實用新型優選的，所述固定箱內壁的左側和右側且對應滑塊的位置均開設有滑槽，所述滑槽與滑塊配合使用。

7、作為本實用新型優選的，所述連接板的前端且對應傳動桿的位置開設有斜向槽，所述斜向槽與傳動桿配合使用。

8、作為本實用新型優選的，所述正反螺桿的表面且位于軸套的內側固定套接有限位圈，所述限位圈與軸套配合使用。

9、作為本實用新型優選的，所述轉把的表面設置有防滑紋，所述轉把與正反螺桿配合使用。

10、作為本實用新型優選的，所述固定箱的頂部且對應限位框的位置開設有矩形開口，所述矩形開口與限位框配合使用。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、本實用新型通過限位機構的設置，能夠手動順時針旋轉轉把，轉把旋轉帶動正反螺桿旋轉，正反螺桿旋轉配合軸套內部螺紋往內側旋近，軸套移動帶動傳動桿跟隨移動，傳動桿移動迫使連接板向上移動，連接板向上移動帶動限位框和滑塊跟隨移動，最后限位框延伸出固定箱的頂部對物料底端限位。

技術特征：

1.一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于，包括：

2.根據權利要求1所述的一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于：所述固定箱(3)內壁的左側和右側且對應滑塊(51)的位置均開設有滑槽(6)，所述滑槽(6)與滑塊(51)配合使用。

3.根據權利要求1所述的一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于：所述連接板(53)的前端且對應傳動桿(57)的位置開設有斜向槽(7)，所述斜向槽(7)與傳動桿(57)配合使用。

4.根據權利要求1所述的一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于：所述正反螺桿(54)的表面且位于軸套(56)的內側固定套接有限位圈(8)，所述限位圈(8)與軸套(56)配合使用。

5.根據權利要求1所述的一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于：所述轉把(55)的表面設置有防滑紋，所述轉把(55)與正反螺桿(54)配合使用。

6.根據權利要求1所述的一種水利橋梁建設用鋼結構剛性檢測裝置，其特征在于：所述固定箱(3)的頂部且對應限位框(52)的位置開設有矩形開口(9)，所述矩形開口(9)與限位框(52)配合使用。

技術總結
本技術公開了一種水利橋梁建設用鋼結構剛性檢測裝置，包括；測試機，所述測試機左側的頂部和底部均固定連接有支撐臺，所述支撐臺的頂部固定連接有固定箱，所述支撐臺的頂部設置有壓力機，所述固定箱內壁的左側和右側均滑動連接有限位機構，所述限位機構包括滑塊、限位框、連接板、正反螺桿、轉把、軸套和傳動桿。本技術通過限位機構的設置，能夠手動順時針旋轉轉把，轉把旋轉帶動正反螺桿旋轉，正反螺桿旋轉配合軸套內部螺紋往內側旋近，軸套移動帶動傳動桿跟隨移動，傳動桿移動迫使連接板向上移動，連接板向上移動帶動限位框和滑塊跟隨移動，最后限位框延伸出固定箱的頂部對物料底端限位。

技術研發人員：侯潮華,汪立娟
受保護的技術使用者：寧夏施能達市政工程有限公司
技術研發日：20240711
技術公布日：2025/4/28
