本技術屬于流量計，具體涉及一種基于表面超親水性的平衡流量計多孔板。

背景技術：

1、伴隨著科學技術的迅速發展，對多孔平衡流量計的性能需求也變得更高。所以改進多孔平衡流量計的結構是很有必要的。

2、現有的平衡流量計研究，大多針對多孔板的宏觀結構，如節流孔、倒角、錐角、節流孔分布等，已經取得了比較成熟的結果，僅從優化宏觀結構方向著手，平衡流量計的性能很難再有突破；而如何從微觀結構上對多孔板進行改進，提高流量計的效率及均勻性成為了當前的一個難題。因此，如何提供一種基于表面超親水性的平衡流量計多孔板是本領域技術人員亟需解決的問題。

技術實現思路

1、本實用新型的主要目的是提供一種基于表面超親水性的平衡流量計多孔板，以解決上述技術問題。該裝置設置有多個微小的方柱體，多個微小的方柱體形成超親水微觀結構，通過超親水微觀結構極大的增加了多孔板表面的粗糙度，在原有材料上進一步增加其親水性，減少了流體在多孔板表面的接觸角，提高了流體在通過多孔板時的通過效率，還減少了多孔板表面渦流回旋的影響，又因其覆蓋在多孔板整個表面，還提升了流體通過時的均勻性，提升了流量計的計量性能。

2、為了達到上述目的，本實用新型采用下述技術方案：

3、一種基于表面超親水性的平衡流量計多孔板，包括多孔板，所述多孔板上表面設置有多個微小的方柱體，且相鄰所述方柱體之間的間隙大于方柱體的邊長尺寸。

4、進一步的，所述多孔板上設置有多個節流孔。

5、進一步的，所述多孔板一側靠近軸心處設置有錐角。

6、與現有技術相比，本實用新型具有以下有益效果：

7、本實用新型設置有多個微小的方柱體，多個微小的方柱體形成超親水微觀結構，通過超親水微觀結構極大的增加了多孔板表面的粗糙度，在原有材料上進一步增加其親水性，減少了流體在多孔板表面的接觸角，提高了流體在通過多孔板時的通過效率，還減少了多孔板表面渦流回旋的影響，又因其覆蓋在多孔板整個表面，還提升了流體通過時的均勻性，提升了流量計的計量性能。

技術特征：

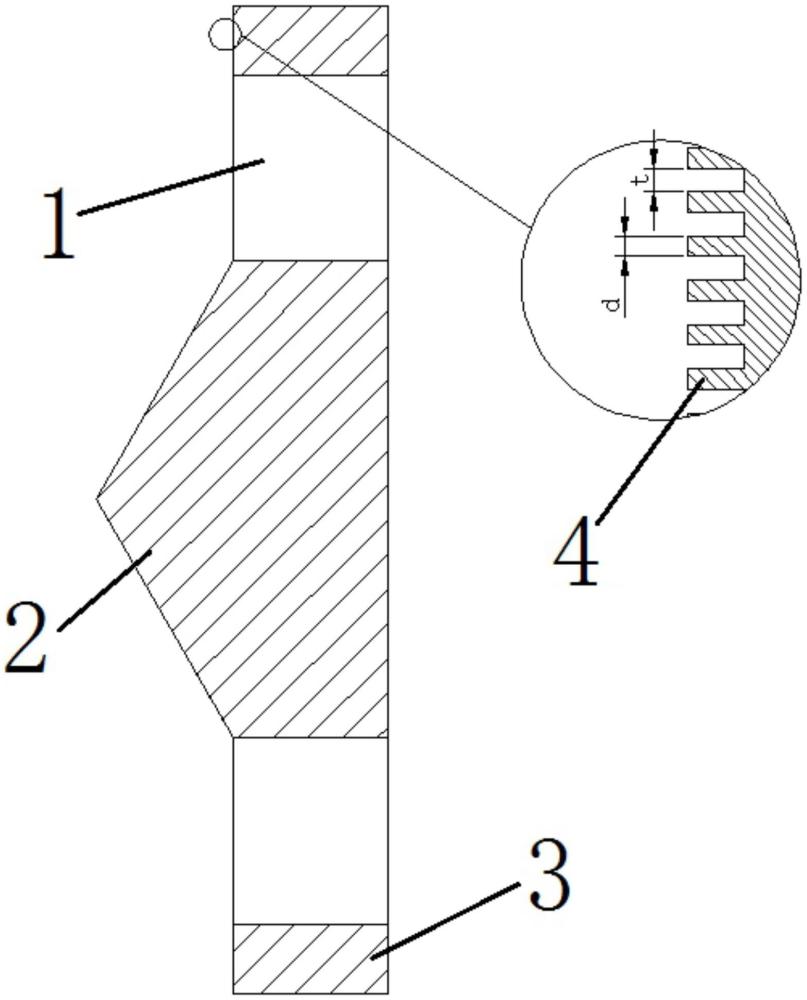

1.一種基于表面超親水性的平衡流量計多孔板，其特征在于：包括多孔板(3)，所述多孔板(3)上表面設置有多個微小的方柱體(4)，且相鄰所述方柱體(4)之間的間隙大于方柱體(4)的邊長尺寸。

2.根據權利要求1所述的一種基于表面超親水性的平衡流量計多孔板，其特征在于：所述多孔板(3)上設置有多個節流孔(1)。

3.根據權利要求1所述的一種基于表面超親水性的平衡流量計多孔板，其特征在于：所述多孔板(3)一側靠近軸心處設置有錐角(2)。

技術總結
本技術公開了一種基于表面超親水性的平衡流量計多孔板，屬于流量計技術領域，包括多孔板，多孔板上表面設置有多個方柱體，且相鄰方柱體之間的間隙大于方柱體的邊長尺寸；本技術設置有多個微小的方柱體，多個微小的方柱體形成超親水微觀結構，通過超親水微觀結構極大的增加了多孔板表面的粗糙度，在原有材料上進一步增加其親水性，減少了流體在多孔板表面的接觸角，提高了流體在通過多孔板時的通過效率，還減少了多孔板表面渦流回旋的影響，又因其覆蓋在多孔板整個表面，還提升了流體通過時的均勻性，提升了流量計的計量性能。

技術研發人員：孫改轉,楊茹,盧嘉敏,陳學威,萬勇,劉雅杰
受保護的技術使用者：廣州能源檢測研究院
技術研發日：20240717
技術公布日：2025/4/24
