本技術屬于行星減速機領域，具體的是一種行星減速機的測試裝置。

背景技術：

1、目前，在減速機設備領域中，行星減速機以其體積小，傳動效率高，減速范圍廣，精度較高等諸多優點，而被廣泛應用于伺服電機，步進電機等傳動系統中。行星齒輪減速機主要傳動結構為：行星輪，太陽輪，內齒圈，行星架，行星減速機是一種用途廣泛的工業產品，可以降低電機的轉速，同時增大輸出轉矩。行星減速機可作為配套部件用于起重、挖掘、運輸、建筑等行業，在減速機的設計制造過程中，需要對減速機進行噪音、振動等試驗，以便驗證減速機的可靠性及相關性能。

2、1、現有的行星減速機的測試裝置在對行星減速機測試時，需要將行星減速機放在工作臺上進行振動、噪音檢測，測試完再放另一個，影響檢測裝置的檢測效率；

3、2、現有的行星減速機的測試裝置在檢測不同尺寸的行星減速機時，由于噪音檢測儀離行星減速機距離不同，不能很好地對其噪音進行測試，影響使用效果。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、為解決上述問題，本實用新型采用如下的技術方案。

3、一種行星減速機的測試裝置，包括裝置支架和第一連接座，所述裝置支架下端固定連接有撐桿，所述第一連接座固定連接于裝置支架的下端，且位于裝置支架的中心位置，所述裝置支架上端設置有遞進機構，所述裝置支架通過遞進機構連接有十字板，所述裝置支架側面開設有放料口，所述裝置支架下端固定連接有第二氣缸，所述第二氣缸下端固定連接有振動傳感器，所述裝置支架下端固定連接有固定座，所述固定座側面設置有調節機構，所述固定座通過調節機構連接有噪音檢測儀。

4、優選地，所述的遞進機構包括第一軸承，所述第一軸承固定連接于裝置支架的上、下端，所述第一軸承內圈固定連接有轉桿，所述轉桿側面固定連接有第一齒輪，所述第一連接座下端固定連接有步進電機，所述步進電機輸出端固定連接有第二齒輪，所述第一齒輪與第二齒輪嚙合連接，所述裝置支架的上端固定連接有平面軸承。

5、優選地，所述的平面軸承上端固定連接有十字板，所述轉桿管傳平面軸承與十字板固定連接。

6、優選地，所述的十字板端部固定連接有第二連接座，所述第二連接座兩側均固定連接有第一氣缸，所述第一氣缸輸出端固定連接有夾板。

7、優選地，所述的調節機構包括工作槽，所述工作槽開設于固定座表面，所述工作槽兩端固定連接有第二軸承，所述第二軸承內圈固定連接有絲桿，所述第二絲桿表面螺紋連接有活動桿，所述絲桿一端固定連接有第三齒輪，所述裝置支架上端固定連接有伺服電機，所述伺服電機輸出端固定連接有第四齒輪，所述第三齒輪與第四齒輪嚙合連接。

8、優選地，所述的固定座側面設置有第三氣缸、第四氣缸和第五氣缸，所述第三氣缸、第四氣缸和第五氣缸的側面均固定連接有推板。

9、優選地，所述的斜板的兩側固定連接有擋板，所述裝置支架下端表面且對應第三氣缸、第四氣缸和第五氣缸的位置固定連接有斜板。

10、相比于現有技術，本實用新型的有益效果為：

11、(1)在使用時，通過步進電機驅動十字板在平面軸承上轉動，可以依次的對行星減速機進行振動檢測和噪音檢測，在行星減速機在進行噪音檢測時，可以將下一個帶檢測行星減速機通過放料口放置在第二連接座上，以此來提高裝置的工作效率，檢測出行星減速機被推入相應的斜板上，便于分類處理。

12、(2)在使用時，通過伺服電機驅動絲桿轉動，絲桿帶動活動桿來調整噪音檢測儀與行星減速機之間的距離，使其能夠更好的對不同尺寸大小的行星減速機進行測試，提高測試的效果。

技術特征：

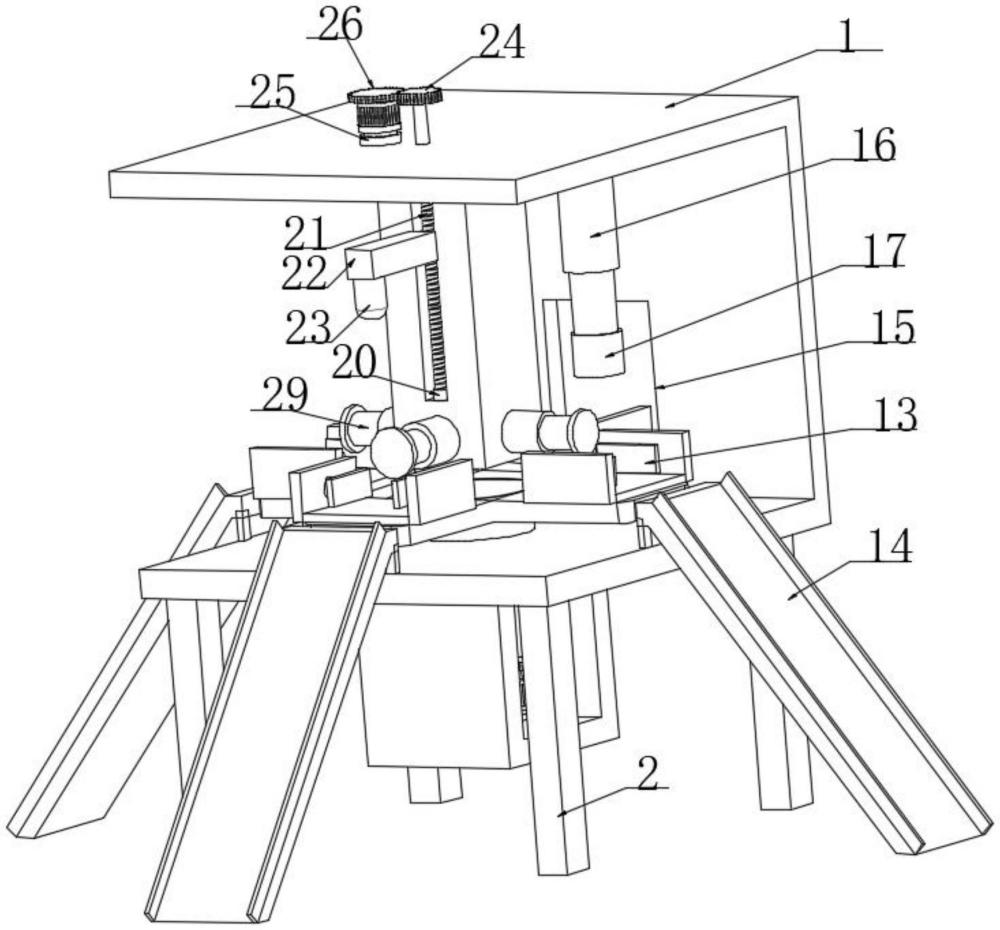

1.一種行星減速機的測試裝置，包括裝置支架(1)和第一連接座(3)，所述裝置支架(1)下端固定連接有撐桿(2)，其特征在于：所述第一連接座(3)固定連接于裝置支架(1)的下端，且位于裝置支架(1)的中心位置，所述裝置支架(1)上端設置有遞進機構，所述裝置支架(1)通過遞進機構連接有十字板(10)，所述裝置支架(1)側面開設有放料口(15)，所述裝置支架(1)下端固定連接有第二氣缸(16)，所述第二氣缸(16)下端固定連接有振動傳感器(17)，所述裝置支架(1)下端固定連接有固定座(18)，所述固定座(18)側面設置有調節機構，所述固定座(18)通過調節機構連接有噪音檢測儀(23)。

2.根據權利要求1所述的一種行星減速機的測試裝置，其特征在于，所述遞進機構包括第一軸承(4)，所述第一軸承(4)固定連接于裝置支架(1)的上、下端，所述第一軸承(4)內圈固定連接有轉桿(5)，所述轉桿(5)側面固定連接有第一齒輪(6)，所述第一連接座(3)下端固定連接有步進電機(7)，所述步進電機(7)輸出端固定連接有第二齒輪(8)，所述第一齒輪(6)與第二齒輪(8)嚙合連接，所述裝置支架(1)的上端固定連接有平面軸承(9)。

3.根據權利要求2所述的所述的一種行星減速機的測試裝置，其特征在于，所述平面軸承(9)上端固定連接有十字板(10)，所述轉桿(5)貫穿平面軸承(9)與十字板(10)固定連接。

4.根據權利要求1所述的所述的一種行星減速機的測試裝置，其特征在于，所述十字板(10)端部固定連接有第二連接座(11)，所述第二連接座(11)兩側均固定連接有第一氣缸(12)，所述第一氣缸(12)輸出端固定連接有夾板(13)。

5.根據權利要求1所述的所述的一種行星減速機的測試裝置，其特征在于，所述調節機構包括工作槽(19)，所述工作槽(19)開設于固定座(18)表面，所述工作槽(19)兩端固定連接有第二軸承(20)，所述第二軸承(20)內圈固定連接有絲桿(21)，所述絲桿(21)表面螺紋連接有活動桿(22)，所述絲桿(21)一端固定連接有第三齒輪(24)，所述裝置支架(1)上端固定連接有伺服電機(25)，所述伺服電機(25)輸出端固定連接有第四齒輪(26)，所述第三齒輪(24)與第四齒輪(26)嚙合連接。

6.根據權利要求1所述的所述的一種行星減速機的測試裝置，其特征在于，所述固定座(18)側面設置有第三氣缸(27)、第四氣缸(28)和第五氣缸(29)，所述第三氣缸(27)、第四氣缸(28)和第五氣缸(29)的側面均固定連接有推板(30)。

7.根據權利要求6所述的所述的一種行星減速機的測試裝置，其特征在于，所述裝置支架(1)下端表面且對應第三氣缸(27)、第四氣缸(28)和第五氣缸(29)的位置固定連接有斜板(14)，斜板(14)的兩側固定連接有擋板。

技術總結
本技術公開了一種行星減速機的測試裝置，涉及行星減速機技術領域，裝置支架的下端固定連接有第二氣缸，第二氣缸下端固定連接有振動傳感器，裝置支架下端固定連接有固定座，固定座表面開設有工作槽，工作槽兩端固定連接有第二軸承，第二軸承內圈固定連接有第二絲桿，第二絲桿表面螺紋連接有活動桿，第二絲桿一端固定連接有第三齒輪，裝置支架上端固定連接有第二電機，第二電機輸出端固定連接有第四齒輪，第三齒輪與第四齒輪嚙合連接，使用時通過第二氣缸驅動振動傳感器緊貼行星減速機，以此來檢測行星減速機振動是否合格，通過第二電機驅動活動桿來調整噪音檢測儀與行星減速機之間的距離，使其能夠更好地對行星減速機進行測試，提高測試的效果。
