本技術涉及汽車空調生產，尤其涉及一種高度檢測裝置。

背景技術：

1、鼓風機是汽車空調中的關鍵零部件，鼓風機包括電機和扇葉，壓機將扇葉與電機壓裝，組裝成鼓風機。鼓風機壓裝后對于高度有嚴格的要求，鼓風機的高度過高易與空調殼體發生干涉，鼓風機的高度過低，易造成扇葉和電機干涉。

2、在保證壓機穩定的情況下，需對鼓風機總成的高度進行檢查，目前測量鼓風機高度的方式為用高度尺進行測量。

3、現有技術中，測量時需要將扇葉面放置在基準面上進行測量，扇葉容易變形，且需測量多個角度的高度值，需要測量一個尺寸后，將整個鼓風機轉動一個角度，效率較低，且使用高度尺對于工作人員的業務能力要求較高，不適用于工廠批量生產使用。遇到測量的基準面為斜面的情況，高度尺讀數較為困難。

4、因此，亟待需要一種高度檢測裝置以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種高度檢測裝置，降低鼓風機高度檢測的難度，提高檢測效率，方便工作人員操作和檢測鼓風機的高度是否合格。

2、為實現上述目的，提供以下技術方案：

3、高度檢測裝置，用于檢測鼓風機的高度，所述鼓風機包括電機和扇葉，所述扇葉設置在所述電機上，所述高度檢測裝置包括：

4、至少兩個定位機構，至少兩個所述定位機構沿所述電機的周向間隔設置，所述定位機構具有基準面，所述基準面用于承載所述電機遠離所述扇葉的一側；以及

5、至少一個檢測機構，至少一個所述檢測機構能夠放置在任一所述定位機構的所述基準面上，所述檢測機構上設置有所述鼓風機高度的上限值以及下限值，用于對所述鼓風機進行高度檢測。

6、作為優選方案，所述定位機構與所述檢測機構兩者中的一個包括限位件，兩者中的另一個設置有與所述限位件相適配凹槽，所述限位件能插接在所述凹槽中。

7、作為優選方案，所述限位件的數量為至少兩個。

8、作為優選方案，所述定位機構包括：

9、定位件，所述定位件開設有滑槽，所述檢測機構滑動設置于所述滑槽內。

10、作為優選方案，所述定位機構上開設有減重孔。

11、作為優選方案，所述檢測機構沿長度方向兩端的高度不同。

12、作為優選方案，所述高度檢測裝置還包括：

13、底座，所述定位機構設置在所述底座上。

14、作為優選方案，所述高度檢測裝置還包括：

15、把手，所述把手設置在所述底座上。

16、作為優選方案，所述高度檢測裝置還包括：

17、收納盒，設置在所述底座上，所述收納盒用于收納所述檢測機構。

18、作為優選方案，所述定位機構的數量為三個。

19、與現有技術相比，本實用新型的有益效果為：

20、本實用新型提供的高度檢測裝置包括至少兩個定位機構以及至少一個檢測機構，至少兩個定位機構沿電機的周向間隔設置，定位機構具有基準面，基準面用于承載電機遠離扇葉的一側，至少一個檢測機構能夠放置在任一定位機構的基準面上，檢測機構上設置有所述鼓風機高度的上限值以及下限值，用于對鼓風機進行高度檢測。檢測時，電機放置在基準面上，通過檢測機構上的上限值及下限值，判斷鼓風機的高度是否在合格范圍內。電機放置在基準面上，葉片設置在電機遠離基準面的一側，能夠保證扇葉不受力不發生變形，進而保證了檢測的準確度，定位機構確定了鼓風機高度檢測時電機平面的位置，即便電機平面是斜面，也可以根據電機的測量位置將電機放置在基準面的位置上進行測量，解決了鼓風機的電機為斜面時，難以進行高度檢測的問題，通過檢測機構可以快速識別鼓風機高度是否在合格的區間內，提高檢測效率。

技術特征：

1.高度檢測裝置，用于檢測鼓風機的高度，所述鼓風機包括電機和扇葉，所述扇葉設置在所述電機上，其特征在于，所述高度檢測裝置包括：

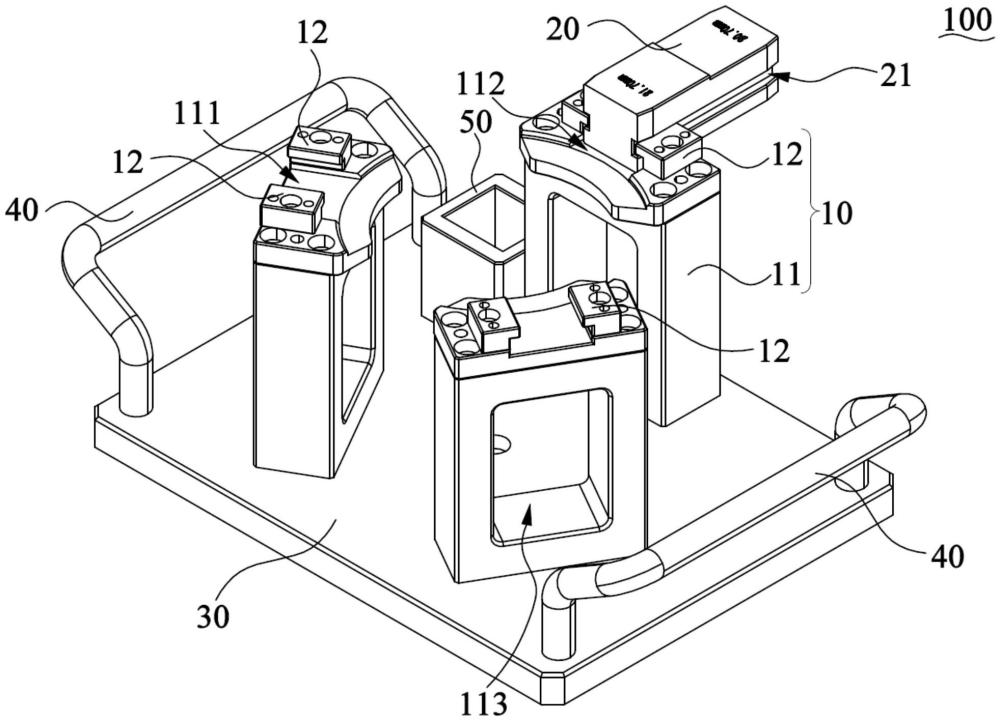

2.根據權利要求1所述的高度檢測裝置，其特征在于，所述定位機構(10)與所述檢測機構(20)兩者中的一個包括限位件(12)，兩者中的另一個設置有與所述限位件(12)相適配凹槽(21)，所述限位件(12)能插接在所述凹槽(21)中。

3.根據權利要求2所述的高度檢測裝置，其特征在于，所述限位件(12)的數量為至少兩個。

4.根據權利要求1所述的高度檢測裝置，其特征在于，所述定位機構(10)包括：

5.根據權利要求4所述的高度檢測裝置，其特征在于，所述定位機構(10)上開設有減重孔(113)。

6.根據權利要求1-5任一項所述的高度檢測裝置，其特征在于，所述檢測機構(20)沿長度方向兩端的高度不同。

7.根據權利要求1-5任一項所述的高度檢測裝置，其特征在于，所述高度檢測裝置還包括：

8.根據權利要求7所述的高度檢測裝置，其特征在于，所述高度檢測裝置還包括：

9.根據權利要求7所述的高度檢測裝置，其特征在于，所述高度檢測裝置還包括：

10.根據權利要求1-5任一項所述的高度檢測裝置，其特征在于，所述定位機構(10)的數量為三個。

技術總結
本技術涉及汽車空調生產技術領域，尤其涉及一種高度檢測裝置。該高度檢測裝置包括至少兩個定位機構以及至少一個檢測機構，至少兩個定位機構沿電機的周向間隔設置，定位機構具有基準面，基準面用于承載電機遠離扇葉的一側，至少一個檢測機構放置在任一定位機構上的基準面上，檢測機構上設置有所述鼓風機高度的上限值以及下限值，用于對鼓風機進行高度檢測。高度檢測裝置能夠保證扇葉不受力不發生變形，進而保證了檢測的準確度，解決了鼓風機的電機為斜面時，難以進行高度檢測的問題，通過至少一個檢測機構能夠放置在任一定位機構的基準面上，可以測量鼓風機多個點位的高度，提高了檢測效率。

技術研發人員：包棟華,顧侃彥,戚才東,諸言華
受保護的技術使用者：上海馬勒熱系統有限公司
技術研發日：20240729
技術公布日：2025/4/28
