本技術涉及管道，特別涉及一種管道檢測工裝。

背景技術：

1、管道能夠廣泛應用于船舶、電子設備等領域，其具有防水、防漏氣、防腐等功能，還能夠保護管道內部的容置的物品。

2、在管道的生產過程中，需要通過檢測裝置對管道進行檢測，以保障管道的生產質量。但目前的管道在檢測過程中，需要人工轉動管道，使得檢測過程較為繁瑣，從而導致管道的檢測效率低、安全性較差。

技術實現思路

1、本申請的目的在于提供一種檢測效率高、安全性好的管道檢測工裝。

2、為解決上述技術問題，本申請采用如下技術方案：

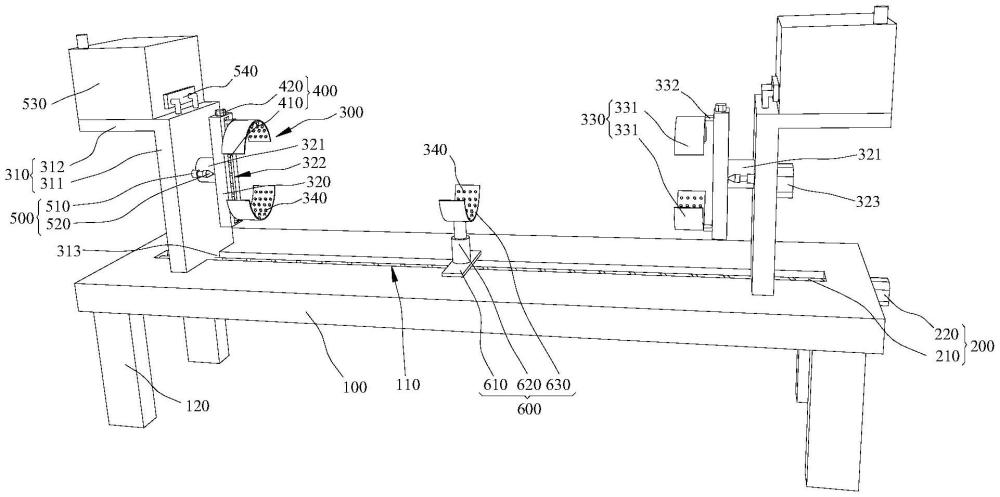

3、根據本申請的一個方面，本申請?zhí)峁┮环N管道檢測工裝，其用于限位管道，其包括：基臺及限位結構；基臺沿水平方向延伸；限位結構包括移動支架、轉動板及限位組件，所述移動支架可移動的設置于所述基臺上，以能夠朝向所述管道的端部移動；所述轉動板可轉動的設置于所述移動支架上，且所述轉動板的轉動軸向平行于所述管道的軸向；所述限位組件設置于所述轉動板朝向所述管道的一側面上，所述限位組件用于抵持、限位所述管道的端部；其中，所述轉動板轉動，以能夠帶動所述管道沿所述轉動板的轉動軸線轉動。

4、在一些實施例中，所述限位組件包括多個夾持板，所述夾持板能夠朝向多個所述夾持板的中心移動，多個所述夾持板能夠分別夾持并限位所述管道的端部。

5、在一些實施例中，所述限位結構包括夾持驅動組件，所述夾持驅動組件設置于所述轉動板上，所述夾持驅動組件與多個所述夾持板傳動連接。

6、在一些實施例中，所述夾持驅動組件包括夾持絲桿，所述夾持絲桿設置于所述轉動板上，所述夾持絲桿沿垂直于所述轉動板的轉動軸方延伸，所述夾持絲桿能夠繞自身轉動軸線轉動，所述夾持絲桿穿設所述夾持板，并與所述夾持板螺紋連接。

7、在一些實施例中，所述夾持板呈弧形設置，以能夠適配、抵持所述管道。

8、在一些實施例中，所述限位組件包括彈性件，所述彈性件設置于所述夾持板朝向多個所述夾持板中心的一側壁上，所述彈性件能夠壓持于所述管道上。

9、在一些實施例中，所述工裝還包括清洗結構，所述清洗結構包括第一伸縮件及噴嘴，所述第一伸縮件設置于所述移動支架上，所述第一伸縮件的伸縮端能夠靠近和遠離所述管道；所述噴嘴設置于所述第一伸縮件的伸縮端上，所述噴嘴能夠跟隨所述第一伸縮件的伸縮端靠近所述管道，以能夠朝向所述管道的內部噴水。

10、在一些實施例中，所述清洗結構還包括水箱及泵送器，所述水箱內用于容置液體；所述泵送器連通所述水箱及所述噴嘴，以能夠將所述水箱內的液體泵入所述噴嘴。

11、在一些實施例中，所述工裝包括兩所述限位結構及移動驅動組件，兩所述限位結構間隔排布；所述移動驅動組件與兩所述限位結構傳動連接，以使兩所述限位結構能夠相向移動以分別夾持并限位所述管道的兩端。

12、在一些實施例中，所述工裝還包括支撐結構，所述支撐結構包括第二伸縮件及支撐板，所述第二伸縮件設置于所述基臺上，所述第二伸縮件的伸縮端能夠靠近或遠離所述基臺，所述支撐板設置于所述伸縮端上，以用于支撐所述管道。

13、由上述技術方案可知，本申請至少具有如下優點和積極效果：

14、本申請中，當管道生產后、需要對管道進行檢測時，將管道移動至基臺上，移動支架朝向管道端部移動，至少兩夾持板能夠分別抵持管道端部的外周壁，以夾持并限位管道。轉動板能夠通過至少兩夾持板帶動管道轉動，從而便于工作人員對管道的周向各處進行檢測，提高檢測效率。并且，無需工作人員進行人工轉動管道，提高了管道檢測過程中的安全性。

技術特征：

1.一種管道檢測工裝，其用于限位管道，其特征在于，包括：

2.根據權利要求1所述的工裝，其特征在于，所述限位組件包括多個夾持板，所述夾持板能夠朝向多個所述夾持板的中心移動，多個所述夾持板能夠分別夾持并限位所述管道的端部。

3.根據權利要求2所述的工裝，其特征在于，所述限位結構包括夾持驅動組件，所述夾持驅動組件設置于所述轉動板上，所述夾持驅動組件與多個所述夾持板傳動連接。

4.根據權利要求3所述的工裝，其特征在于，所述夾持驅動組件包括夾持絲桿，所述夾持絲桿設置于所述轉動板上，所述夾持絲桿沿垂直于所述轉動板的轉動軸方延伸，所述夾持絲桿能夠繞自身轉動軸線轉動，所述夾持絲桿穿設所述夾持板，并與所述夾持板螺紋連接。

5.根據權利要求2所述的工裝，其特征在于，所述夾持板呈弧形設置，以能夠適配、抵持所述管道。

6.根據權利要求2所述的工裝，其特征在于，所述限位組件包括彈性件，所述彈性件設置于所述夾持板朝向多個所述夾持板中心的一側壁上，所述彈性件能夠壓持于所述管道上。

7.根據權利要求1所述的工裝，其特征在于，所述工裝還包括清洗結構，所述清洗結構包括第一伸縮件及噴嘴，所述第一伸縮件設置于所述移動支架上，所述第一伸縮件的伸縮端能夠靠近和遠離所述管道；所述噴嘴設置于所述第一伸縮件的伸縮端上，所述噴嘴能夠跟隨所述第一伸縮件的伸縮端靠近所述管道，以能夠朝向所述管道的內部噴水。

8.根據權利要求7所述的工裝，其特征在于，所述清洗結構還包括水箱及泵送器，所述水箱內用于容置液體；所述泵送器連通所述水箱及所述噴嘴，以能夠將所述水箱內的液體泵入所述噴嘴。

9.根據權利要求1所述的工裝，其特征在于，所述工裝包括兩所述限位結構及移動驅動組件，兩所述限位結構間隔排布；

10.根據權利要求1所述的工裝，其特征在于，所述工裝還包括支撐結構，所述支撐結構包括第二伸縮件及支撐板，所述第二伸縮件設置于所述基臺上，所述第二伸縮件的伸縮端能夠靠近或遠離所述基臺，所述支撐板設置于所述伸縮端上，以用于支撐所述管道。

技術總結
本技術提供了一種管道檢測工裝，其包括：基臺及限位結構；基臺沿水平方向延伸；限位結構包括移動支架、轉動板及限位組件，移動支架可移動的設置于基臺上，以能夠朝向管道的端部移動；轉動板可轉動的設置于移動支架上，且轉動板的轉動軸向平行于管道的軸向；限位組件設置于轉動板朝向管道的一側面上，限位組件用于抵持、限位管道的端部；轉動板轉動以能夠帶動管道沿轉動板的轉動軸線轉動。在對管道進行檢測時，將管道移動至基臺上，移動支架朝向管道端部移動，至少兩夾持板能夠分別抵持管道端部的外周壁，以夾持并限位管道。轉動板帶動管道轉動，從而便于工作人員對管道的周向各處進行檢測，提高檢測效率，保障管道檢測過程中的安全性。

技術研發人員：楊學磊,任軼麗,楊超,項鳴,呂金黨,莊乾明,林宗禹,李玉民,楊文博,于浩
受保護的技術使用者：煙臺中集來福士海洋工程有限公司
技術研發日：20240726
技術公布日：2025/4/28
